故障现象：A01机试机时，功放PB1单元的LED故障诊断盘显示“INTERLOCKS POWER BLOCK”的PB联锁故障和“INTERLOCKS EXTERNAL”联锁故障。未开机状态下控制板指示灯DS1、DS2、DS3、DS4亮红灯，发射机接口板DS6指示灯亮红灯，PB接口板DS4指示灯变暗。
故障解析：PB接口板F3熔断，更换后正常。
二、接口板保险F1故障
故障现象：A01机试机时，功放单元PB2的LED故障诊断盘显示控制板电源故障。PB接口板DS1灯灭，发射机接口板DS6亮。
故障解析：PB接口板上F1熔断，更换后正常。(www.daowen.com)
三、发射机接口板电缆故障
故障现象：播音中A01机PB1出现故障，合成器风机不启动，重加之后又关机，PB LED无任何故障指示，白天检查发现加载波机器一切正常，加调幅到38%左右时，电流表和功率表降为0后又恢复，如此反复几次后关机PB1。
故障解析：在处理故障过程中，曾出现过更换PB1在合成器π网络的端口电容后，加100%调幅约30分钟后PB1又关机，更换PB1所有负载电容和PC板，故障依旧存在，后来发现故障时调制编码板上射频封锁指示有微弱闪动，逐步关掉射频封锁，发现关机2 A30、2 A31上的射频封锁和联锁线路后，机器加100%调幅正常，查为发射机接口板到2 A30、2 A31的电缆有问题，更换电缆后故障消失。分析此次故障原因，如图3-7所示，当调幅加到38%左右时，由发射机接口板来的+5VDC发生变化，将TP5的电平拉低，产生射频封锁信号，由于+5VDC变化很快，所以在TP5处用表监测不到信号变化，射频封锁指示只有微弱闪动，机器只降功率而不关机，当PB降的次数达到一定时，TCU认为该PB有故障，将其关机。

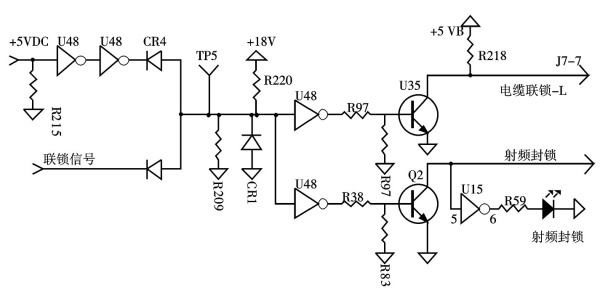

图3-7 控制板射频封锁电路控制图
