一、射频功率取样板调整电路问题

故障现象：A02机开播以来，经常发生合成器内输出放电球冒火花的现象，而且π网络输入端放电球也多次冒火花，放电球烧伤严重。

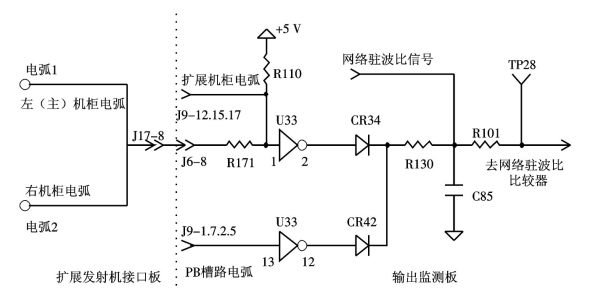

图3-6　功放机柜弧光检测电路

故障解析：多次反复检查输出馈管接触情况，仔细调整各放电球间隙，调整馈线行波系数，重新设置模拟I/O板电弧检测比较器门限电压，但问题始终没有彻底解决。在射频功率取样板7 A1A5上做电压驻波比过荷试验，三个200 kW无任何反应。即使在调低天线驻波比比较器门限电压的情况下做试验也无济于事。因此怀疑是7 A1A5上驻波比取样电路有故障，拆下电路板检查相关元件无异常现象，按照说明书中关于调整驻波比电流取样的步骤，开机后，分别在低、中、高功率情况下调校相位细调按钮后，再做驻波比过荷试验，三个PB都有响应，并且分步降功率直至关机。经过此次调整后，再也未发生放电球及射频闸刀由于电弧而烧伤的现象，问题基本上得到了彻底解决。分析造成此次故障的主要因素是主合成器7 A1A5上驻波比取样调整电路的问题。虽然在调机时已经调整好了，但是那是在假负载上调整的，而机器播音是在天线上工作的。假负载与天线的阻抗有很大差异，必将导致上述故障的发生。

二、射频输出电流取样磁环线圈烧断故障(www.daowen.com)

故障现象：A01机播音中，功放单元PB3多次出现驻波比保护，自动关机，输出监测板DS3输出网络驻波比故障指示亮红灯。

故障解析：检查射频合成输出通道，均未发现异常，经进一步检查发现，射频输出电流取样磁环线圈1T3局部线圈吱火烧黑，该处磁环因过热烧断，更换1T3后，高功率开机10分钟后，闻到有焦糊味，立即关机检查，发现1T3的同一方向处局部过热，该处线圈因过热致使其表面绝缘漆变色。开低功率试机，1T3不热，开中功率试机一小时后，1T3较热，仔细检查输出监测板上各元器件和测试点电压同PB2比较无异常，按照说明书上的步骤调整驻波比零点后试机，故障依旧存在，试着增加和减少1T3线圈匝数，再次试机仍无大的改善。检查PB1、PB2，发现PB1中的1T3同PB3中1T3相同的部位，磁环也烧坏了，而PB2中1T3正常。后经全面检查后，发现三个PB输出匹配网络前端的三次谐波滤波电容3C13，PB2没有安装。于是怀疑可能是3C13引起的，故拆掉PB1、PB3中的3C13。高功率试机，1T3不再发热，经长时间考验，1T3正常。分析造成此次故障的主要因素是PB3的三次谐波滤波电容3C13引起谐波，感应到射频输出取样线圈1T3，使1T3方向性过热。

三、天线驻波比保护

故障现象：A02机试机时，功放单元PB3在工作中加调幅度至70%左右时，就会发生天线驻波比保护。

故障解析：对PB3的输出网络的真空电容进行打压处理，包括固定电容，调谐电容，调载电容等。对合成器PB3的有关端口电容和90°相移网络的输入电容进行打压处理，对合成器的输出π网络的输入电容打压处理，上述电容在处理过程中均未发现异常情况，重新试机时，故障仍然存在，检查PB3输出监测板的驻波比保护电路，发现在天线驻波比保护时，反馈功率仅为1 kW，而设计的情况反馈功率在4.5 kW时，才能驻波比保护。检查PB3本身的输出电路部分，各射放的输出变压器次级，即合成铜棒，以及连接头，拆下检查每个机柜效率线圈线路板并拆下安装在磁环线圈外罩及导风板，检查机柜底部合成铜棒和外罩螺丝，是否有打火迹象。在左机柜背面的放电球的铜制外罩，有吱火痕迹较为明显，有一只螺丝已烧化，检查发现该外罩其他的固定螺丝没有紧固。将打火的地方进行处理，并对外罩进行清洁、紧固，重新开机后发射机工作正常。
