处理造成功放单元欠激励故障处理流程及注意事项

时间:2023-06-26 理论教育 版权反馈
【摘要】:图2-10是处理造成功放单元欠激励故障的流程示意图。根据激励故障统计,缓冲放大器故障率较低,预驱和驱动放大器故障率较高。若三级放大器模块均无异态,则故障可能发生在射频电缆或其接触端子上,处理过程如下。若射频电缆和接触端子均良好,则检测预驱动级和驱动级输出电路是否失谐,处理过程如下。

处理造成功放单元欠激励故障处理流程及注意事项

DX型发射机对缓冲级、预驱动级和驱动级输出激励信号是分别检测的,任一级输出信号偏低越限都有显示。当出现欠激励故障时,首先是根据故障现象迅速确定故障所在部位。DX型发射机的故障处理逻辑和显示逻辑是较完善的,故障显示部位也是较具体的,维护人员只要熟悉这些逻辑程序,确定故障部位还是较容易的。图2-10是处理造成功放单元欠激励故障的流程示意图。该流程遵循故障处理常规思维和发射机前级故障会封锁后级故障的逻辑原则。

一、检测故障部位供电电压

工作状态指示灯和故障指示灯都不亮,则考虑放大器供电故障。我们知道供给缓冲放大器的35VDC电压来源于低压电源板,若万用表检测不到该电源,而低压电源分配板和接线均无问题,则检测低压电源板,若低压电源板亦无工作电压,则是前级220VAC电源电路出现故障,否则,故障发生在低压电源板。预驱动级和驱动级所用125VDC均由主变压器205VAC经驱动变压器T2后再由二极管组CR2、CR3、CR4整流而成,在供给预驱和驱动放大器之前经过了保险和滤波电容等元件,根据故障情况来看,造成预驱电源缺失的主要原因是整流二极管或保险F17熔断导致,而驱动电源故障主要是驱动保险F1和F2熔断导致;若不是保险或二极管导致的驱动电源故障,则需要检测125VDC供电电路。

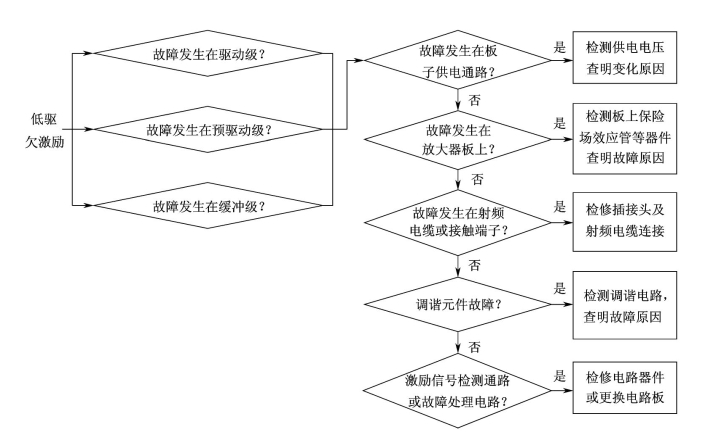

图2-10 欠激励故障检修流程

若故障指示灯变红,则可能是放大器自身出现故障,处理过程如下。

二、故障发生在放大器板

缓冲放大器A边和B边发生故障分别由DS1/DS5、DS3/DS6变红指示,尽管A边和B边相互独立,但它们是以并行方式被驱动的,同时都在工作,只要一边出现故障,缓冲放大器将无法工作;预驱动放大器和驱动放大器也具有A边和B边放大电路,用指示灯DS1、DS2显示故障,一旦出现故障,即不能工作。根据激励故障统计,缓冲放大器故障率较低,预驱和驱动放大器故障率较高。造成缓冲放大器故障的因素主要是其与驱动母板接触不良、驱动母板故障、35 VDC供电故障;造成预驱和驱动级故障的因素最常见的是射频保险或电源保险熔断、场效应管烧坏、调谐故障、射频电缆输入端子接触不良、供电电压不稳、场效应管散热不好等。对预驱动和驱动模块来说,在激励信号和电源+125 VDC都正常的情况下,由于编码板提供的-2 VDC开通控制信号缺失将会导致模块无法开通,导致欠激励故障发生。

此类故障一般用万用表不同档位就能检测出,处理时需更换器件,比较费时,所以紧急情况下采用备件替换,确保发射传输。处理开/关控制信号故障则需要利用检测工具检查驱动编码板相关电路和输入电路,直到启动指令正常。

若三级放大器模块均无异态,则故障可能发生在射频电缆或其接触端子上,处理过程如下。

三、故障发生在射频电缆或接触端子

根据故障统计情况看,射频电缆断线或端子接触不良也是造成欠激励故障和预驱、驱动放大器损坏的主要原因。射频电缆因自身或外力断裂、插接端子与驱动母板针头接触不良都能导致激励信号中断或偏低,这会导致放大器场效应管短路烧毁,进一步造成放大器保险F1/F2断裂,激励电平降低。当激励电平不足以驱动后续电路工作时,便出现欠激励故障,其中射频电缆插接头接触不良导致的欠激励故障是较常见的。

若是射频电缆芯线断裂造成的故障,一般采用备份电缆更换,若是端子接触不良造成的,由于端子是针式插头,需要谨慎处理,避免损坏。

若射频电缆和接触端子均良好,则检测预驱动级和驱动级输出电路是否失谐,处理过程如下。(www.daowen.com)

四、预驱动级和驱动级调谐元件故障

预驱动级谐振由绕线电感1 L1进行调整,常见异态是由于1 L1线圈卡环接触不良造成电感变化,从而引起预驱动级故障,预驱动失谐故障率较低。

驱动级谐振由云母电容和电感1 L2进行调整,一般失谐是由于调谐点没有找准或电容质量问题造成,驱动失谐将导致驱动调谐云母电容发热和驱动电平不稳或过低。另外,驱动电容性能变差会导致自身发热,造成射频相位不稳定,引起欠激励故障。值得注意的是驱动电平不稳定或过低不仅会造成欠激励故障,也会导致放大模块损坏。

解决此类型故障,要有耐心反复进行调试,直到找到调谐点。

若调谐电路无异态,则故障可能发生在激励检测电路或故障处理电路,处理过程如下。

五、激励信号检测电路或故障处理电路故障

1.检测激励信号幅度

射频电路各级输入或输出的激励信号电平已经给出,在供电正常的情况下,当激励电平与正常值相差较大时,相关电路中肯定存在故障。可综合运用前面所述检修方法,找出故障原因并加以排除。对于推动级,由于是多个模块组成,每个模块的激励电平幅度均应在23Vpp左右,不得低于20Vpp。

2.检测激励信号相位

这项检测仅限于推动级,即使是每个模块的激励电平幅度正常,但输入或输出激励信号相位不一致时,也会造成推动级合成器输出的激励电平降低,出现欠激励故障。因而要求每个功放模块之间输入或输出激励信号相位差应小于5°。由于发射机出厂时已经过严格的相位调试,当出现相位不正确时,应是功放模块或推动级合成器的某个元器件损坏,或者是母板插座存在接触不良的现象。

六、检查输出检测电路和故障处理电路

当功放出现欠激励故障而发射机却能够正常工作时,这可能是显示板上的欠激励检测电路和Ⅱ类故障处理逻辑电路出现了问题,如射频检测连线插接不良、欠激励检测门限电平发生改变、Ⅱ类故障处理逻辑电路某个元器件损坏等原因。

处理此类故障应主要检查有关的连接线插件是否接触良好,有关印刷电路是否因积尘过多而漏电,比较器的阀值电平大小是否恰当,故障处理电路的逻辑电平值是否符合要求等。
