Ⅲ型故障包括两种电压驻波比越限的故障,分别是:
(1)发射机输出带通滤波器前的电压驻波比,也叫输出网络电压驻波比(Output Network Voltage Standing Wave Ratio-NET VSWR);
(2)带通滤波器后的天线即负载电压驻波比(Load VSWR)。
Ⅲ型故障的检测电路如图2-6所示。
(www.daowen.com)
图2-6 网络电压驻波比检测电路
在正常等效负载阻抗情况下,调整射频电压取样和射频电流取样的电平使他们相同,即高阻抗并联谐振回路两端的电压差为零。这样,初级线圈没有电流,次级线圈也就没有感应电压,它使比较电压的被比电压低于参考电平,因而输出低电平到单稳态触发器的B输入端,其Q端为低电平端是高电平,这表示无故障,不涉及处理的问题。假如电压驻波比越限,则相应负载阻抗一定会发生明显变化,无论是等效电阻、等效电抗或两者同时发生变化,都会使并联谐振回路有输入电压,也将使次级线圈感应电压。这个电压经单相全波整流输出直流电压到比较电路。当整流电压高于参考电平时,单稳态触发器的B输入端由低电平翻转为高电平,受此上升沿触发,由Q端输出19 ms的正向脉冲端输出19 ms的负向脉冲,这就是网络电压驻波比发生故障时的检测信号。同理,在带通滤波器另有一套类似图2-6的检测电路,它用于检测负载电压驻波比,故障时由相应单稳态触发器的端输出14 ms的负向脉冲。

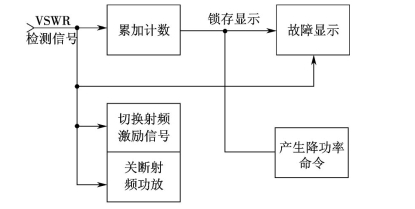

图2-7是处理Ⅲ型故障的框图。两种电压驻波比检测信号归纳为一路输出,无论哪一种电压驻波比越限,图2-7的检测信号都是低电平。它分4路输出:第一路暂时关断所有射频功率放大器;第二路暂时切换射频激励信号降低;第三路用于非锁存显示;第四路输入到计数器。当连续出现电压驻波比越限时,由计数器发出两路表示这种故障的信号,一路用作锁存显示,另一路充当降功率命令,这就是输入到功率控制逻辑的反馈式降功率命令。
图2-7 Ⅲ型故障处理
