开关机控制逻辑就是控制主整电源继电器K1和K2的逻辑，其主要电路如图1-9所示。图中单稳态触发器的特性是这样的：B输入端受上升沿触发，触发后Q端输出高电平脉冲，根据外接阻容元件确定它的脉冲宽度为1.6秒。A输入端受下降沿触发，若信号经非门输入，则外来信号为上升沿触发，触发后由端输出负脉冲，Q端输出正脉冲；假如A端非门前的输入信号保持为高电平，则Q端也保持为高电平。

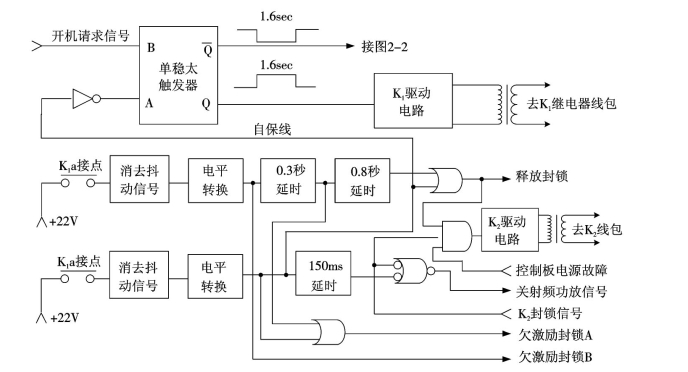

图1-9　开关机控制逻辑(www.daowen.com)

图1-9中的单稳态触发器由B端输入开机请求信号，该信号来自功率控制逻辑，当高、中、低功率三者取其一时，最终便形成高电平的开机请求信号。此信号促使Q端输出1.6秒的正向矩形脉冲，它经过K1驱动电路使继电器K1得电而吸合。K1的三个主接点把3相380 V电源分别经过5.5 Ω电阻输入到主整变压器初级，相应的主整输出电压为第一段。K1的辅助接点，即常开接点a也随K1得电而吸合，这个a接点把+22 V控制电压输入到去抖动电路，以后又经过逻辑电平转换、两级延时电路、一级或门和一级与门输入到K2驱动电路。它的输出信号使继电器K2得电而吸合，吸合后由三个主接点把三相5.5Ω电阻短路，因而使3相380 V电源直接加到主整变压器初级，相应的主整输出电压W为第二段，即额定的全压。设定的两级延时使两段上高压相距1.1秒，用以防止启动过电流。K2的辅助接点a吸合接通后，把22 V控制电压输入到相应的去抖动电路，经逻辑电平转换产生自保信号。这个自保信号是高电平，分两路输出：一路经或门、与门和K2驱动电路使K2保持吸合状态，另一路经非门输入到单稳态触发器的A输入端，它接替启动脉冲使Q保持高电平，因而使K1保持为吸合状态。

在执行关机操作或出现Ⅰ型故障时，产生低电平的K2封锁信号；三路控制电源（±15 V和+5V）有任一路偏低越限也产生低电平的电源故障信号；这两种信号分别输入到K2驱动电路前的与门，任一信号转变为低电平都使K2失电而脱落；K2脱落就接触自保，这又使K1失电而脱落。

在图1-9中，另有4路辅助信号，都是由该图输出的信号——释放封锁信号，K1吸合后1.1秒出现高电平为有效；关功放信号，K2吸合后150 ms为高电平无效，转变为低电平有效；欠激励封锁A、K1吸合后0.3秒为高电平无效；欠驱动封锁B，K1吸合为高电平无效。
