调制编码板接受A/D转换板输出的12 Bit数字化复合信号，并将其编码转换成射频功放模块的开关控制信号。

一、功能

调制编码板的主要功能是把来自A/D转换板的12 Bit数字音频信号转换成开/关信号，然后送给220块大台阶和4块二进制射频放大器。每块调制编码板有模块/电缆连锁电路。保险故障检测电路和可编程射频放大器电路，其中4个编码板用于风量监测电路，还有一个板用于检测射频放大器模块的温度，如果产生射频封锁信号时，调制编码器将关断所有的射频放大器并使功率降到0W，但不切断射频放大器电源。每个200 kW PB都有七块调制编码板（A25-A31）：

A31控制射频大台阶RF152-RF182和RF184；

A30控制射频放大器RF183-RF213和RF215并监测扩展机箱风量；

A29控制大台阶射放RF1-RF31和RF216并监测RF1的温度；

A28控制大台阶射放RF32-RF62和RF217并监测左机箱的风量；

A27控制大台阶射放RF63-RF93和RF218；

A26控制大台阶射放RF94-RF124和RF219并监测中央机箱风量；

A25控制大台阶射放RF125-RF151和RF220二进制B9-B12，并监测右机箱风量。

二、安装

调制编码板A30和A31安装在扩展机箱里；调制编码板A29和A28安装在左机箱里；调制编码板A27和A26安装在中央机箱里；调制编码板A25安装在右机箱里。

三、框图与说明

调制编码板结构组成如图1-5所示，该框图以调制编码板的主体电路为准绘制。

1.数字音频

在每块调制编码板上，来自A/D转换板的数字音频信号都被送到输入寄存器。数据选通脉冲驱动输入寄存器和EPROM编码寄存器的时钟输入端，在下一个选通脉冲从A/D转换板来之前，把寄存器的输入端的现有数据转换到输出端并使输出端保持一个连续的电平。数字音频输入端的8个最高有效位B1到B8的地址是EPROM编码器，每个EPROM编8 Bit数码后提供8 Bit的输出信号作为由可编程选择器决定的一个计时标本。一个调制编码板有4个EPROMS，每个EPROM编码器控制8个射频放大器，在下一个选通脉冲到来之前，EPROM的输出都贮存到寄存器中。

寄存器的输出信号送到由B+、B-提供电源的编码器输出驱动级，这些输出为规定的那个调制编码板所管辖的射频放大器提供开关电压。如果需要的话，一个可编程选择开关和可编程射频放大器控制电路允许技术员用一个做标记的射频放大器去替换另一个射频放大器。如果编码器接收一个射频封锁信号或者射频封锁控制电路产生一个射频封锁信号，则编码器的输出信号将使所有射频放大器关断。(www.daowen.com)

2.B+/B-稳压器

当从控制板发来的发射机开启触发信号是高电平，则B+/B-触发开关将使B+/B-稳压器和输出故障传感检测器在两个电源下工作，如果有任何一个电源不存在，将给控制板发来一个电源故障信号，则PB关断。当发射机开启触发信号是低电平，则B+/B-触发开关将使B+/B-稳压器关断，同时使输出故障传感检测器截止。

+12VDC送到B+未稳压的输入端，然后送到+5V电压稳压器，作为旁路模式电路中的旁路保护和稳压，也可作为B+稳压器起保险和保护作用。B+稳压器的输出信号是一个连续的电压，这个电压通过输出保护电路送到正常的跳线上，-12VDC送到保护电路上，然后送到B-稳压器，从保护电路来的+12VDC也送到B-稳压器。来自模拟输入板的被调制的B-驱动信号被送到一个平衡转换的放大器，然后去驱动B-稳压器和B-故障跟踪电路。来自B-稳压器的输出信号随着调制的变化而变化，并通过输出保护电路送到正常模式跳线上。既然B-的信号连续不断地变化，则B-的跟踪电路将为输出故障传感电路提供一个参考值。

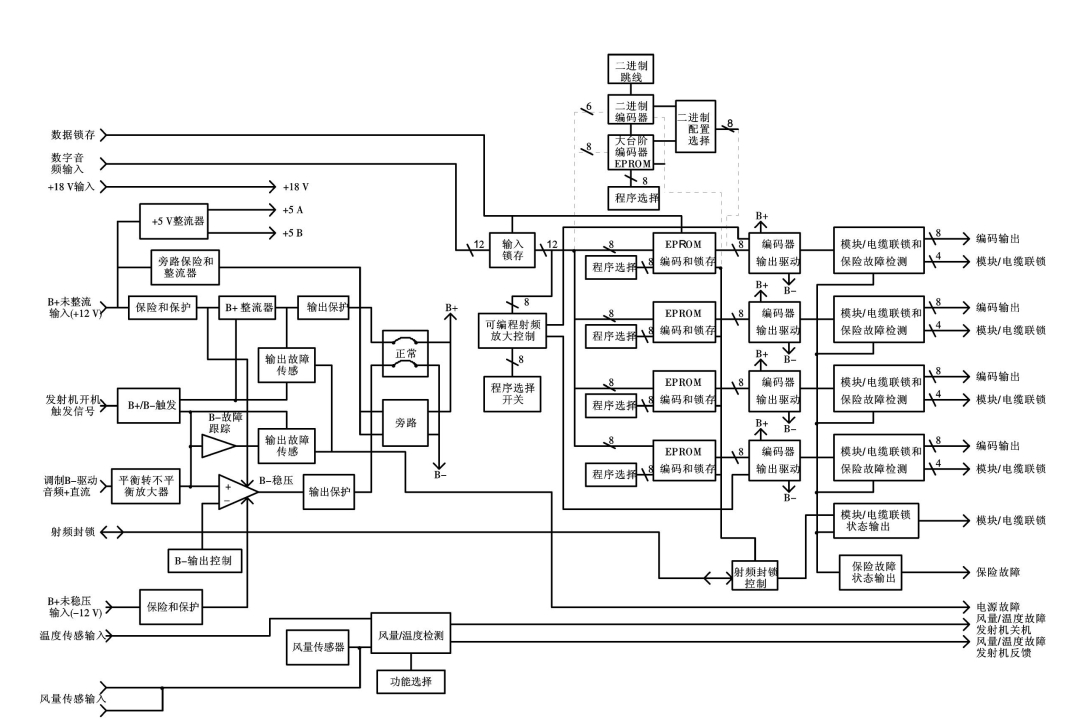

图1-5　调制编码板组成框图

3.正常模式和旁路模式

当调制编码板工作在正常模式时，B+、B-电源分配到所有的编码器的输出驱动级上，如果跳线移动到旁路模式上，B+电源提供编码器的输出驱动级并使所有的射频放大器关断。

4.模块/电缆连锁和保险故障检测器

（1）模块/电缆连锁检测。

无论何时，如果一个射频放大器未插入或者编码输出电缆断开，则在每个调制编码板上的模块/电缆连锁检测器将产生一个模块/电缆连锁故障信号，使PB关断，来自七块调制编码板的模块/电缆连锁线路，同时也包括驱动编码板上的电路，它们在PB接口板上都是以与门合成的，并且有一个故障信号线路给控制板送信号。

（2）保险故障检测器。

在每块调制编码板上的保险故障检测电路都会给出射频放大器的射频或250VDC电源的保险指示，这将使发射机LED故障诊断板上的射频保险指示灯亮。

5.风量/温度传感

调制编码板A25、A26、A28、A30上功能选择器的跳线都是用来进行风量监测的，在板上的风量传感器和外加的2个风量传感器的输入信号被合成后送到风量检测器。如果风量减小到某一水平，风量检测器将产生一个风量故障信号，使发射机功率折返，从而引起控制器降功率输出，直到得到一个安全的工作电平才恢复正常工作。如果风量降得太低，则风量检测器将产生一个使发射机关断的故障信号，使PB关断。在调制编码板上的功能选择器，则可通过跳线进行温度传感，在RF1上安装的外部恒温监测器U1，与温度传感器输入端相连接，然后送到温度检测器。与风量检测器相似，温度检测器在温度达到一定水平时，也能产生使发射机功率折返和关断的信号。

6.电源

+5 V电压稳压器产生一个+5A的电源提供给数字音频电路，产生的+5B电源提供给板上的控制电路，+18VDC的电源送给模块/电缆连锁电路和保险故障检测电路。
