VIP定制的20.2.2专用解调参考信号

再讲第二种方法,第二种方法中,接收端要估计出HWi,当然仍然要通过参考信号。也就是说,若参考信号为Pi,在接收端理想情况下要收到HWiPi,怎么做呢?很简单,发射端把参考信号先预编码为PiWi,然后从发射端天线发送出去,接收端收到的就是HWiPi,显然接收端就能估计出HWi了。需要注意的是,对应于数据流xi的参考信号Pi所用的预编码必须和数据流xi采用的预编码一样。这种参考信号在LTE系统里称为解调参考信号(DMRS)或者专用参考信号(Dedicated Reference Signal,DRS)。

同样,接收端需要区分开对应不同数据流的HWi,最简单的方法仍然是把对应不同数据流的参考信号放在不同的小方格中发送给接收端,但是4根天线同一个小方格中装的分别是PiWi的分量,这点与CRS不同。当然,这里对应不同数据流的DMRS和前面对应不同发射天线的CRS都通过放在不同的小方格上来相互区分是最简单自然的方法。如果这种方法最后使得参考信号占用的小方格过多的话,可以把不同数据流的DMRS和前面对应不同发射天线的CRS放在相同的小方格上,当然这时需要采用额外的手段使得它们在接收端能区分开,比如码分,这部分内容不再详细讲,它并不影响前面讲的最本质的思想。

这类DMRS是不能公用的,是各个用户定制的,因为发送给不同接收端的数据流数以及预编码都是不同的,一个接收端用另一个接收端的DMRS估计信道就是自找麻烦了。CRS和DMRS还有一个区别也许大家已经注意到了,对于CRS,系统里发射端有几根天线,就必须有多少个对应的CRS天线口;而DMRS的个数与实际发送的数据流个数相等。

在LTE系统R8中,对于物理层各种发送接收算法原理,例如,MIMO、发射分集等,没有学过/思考过的同学,基本上都会对不同天线口的定义及编号搞糊涂。比如,R8里CRS有天线口0、1、2、3,又有个天线口5,如图20-3所示,天线口5是用来支持单流MIMO或者叫单流波束成型的,采用第二种方案支持解调。那到底是几根天线啦?天线口0、1、2、3和天线口5到底是什么关系?(www.daowen.com)

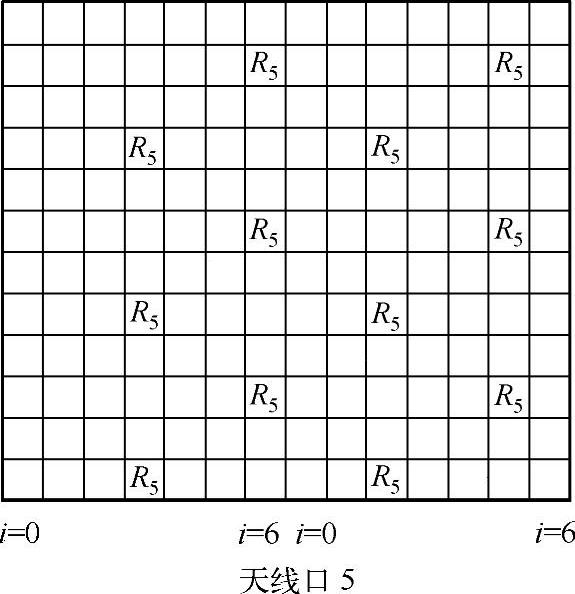

图20-3 LTE专用参考信号天线口5

看了上面的讲解,可能大家已经知道答案了。实际上,发射天线个数还是那么多,比如4根。因为一个系统里,有些接收端可能支持发射分集,有些接收端可能支持第一种方案的MI-MO,有些接收端可能支持第二种方案的MIMO,也就是说,有些接收端就是要单独把信道H给估计出来,有些直接把HWi估计出来。所以,以4根天线为例,发射端需要把4根天线对应的CRS都发了,即天线口0、1、2、3都在,同时对于支持第二种方案的接收端的各数据流对应DMRS天线口5也在这4根天线按上面讲的原理发了。
