当你打开手机,你会发现要等几秒钟,手机画面才会显示网络信息,比如中国移动或者中国联通等,然后会显示有几格信号。这几秒钟里,手机在干什么呢?其中最重要的、最先做的就是下行同步了。
为什么要下行同步呢?你的手机可以关机,然后再开机,但是基站一般是24小时在线服务,你不打电话,还有很多其他人要煲电话粥啊。也就是说,你开机的时候,基站一直在一个无线帧接一个无线帧,一个子帧接一个子帧,一个OFDM符号接一个OFDM符号地和其他UE通信。由于不同UE距离基站的位置不同,基站发射的信号传播到达不同UE的时间不同,如图18-3所示。你的手机要能接收基站发的数据,必须知道基站发的信号传播到达你的手机时,各个OFDM符号的起始位置是怎样的,各个子帧/无线帧的起始位置是怎样的,就像去火车站接人一样,你得知道列车什么时候到站,你接的人在哪一节车厢等,这就是下行同步的目的。

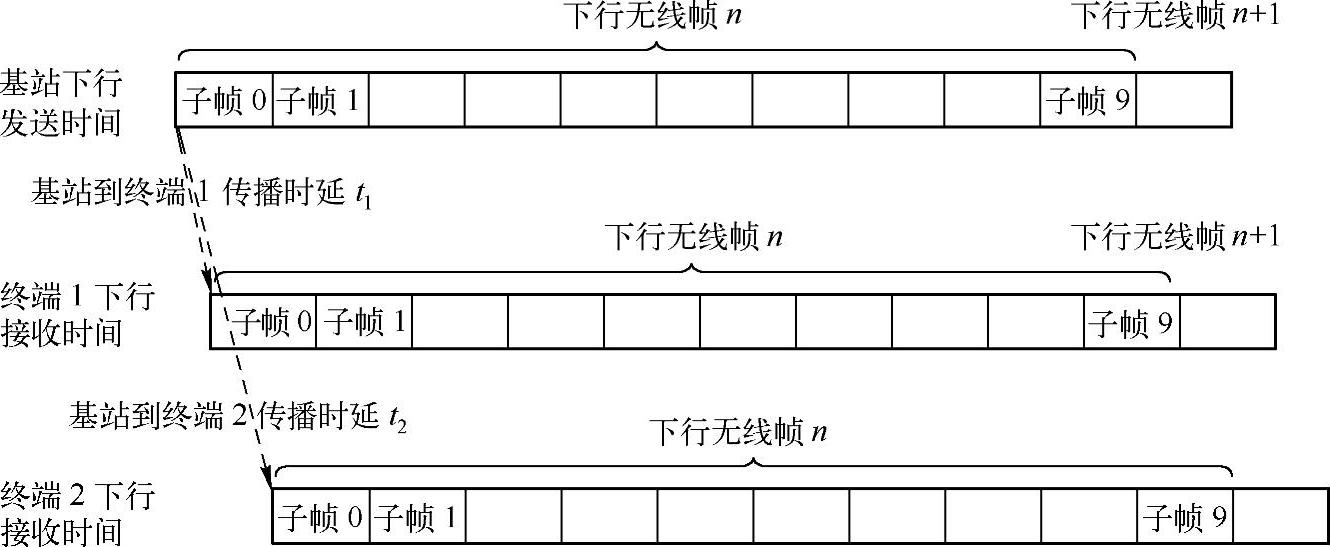

图18-3 下行无线帧同步
怎么实现同步呢?先看一个例子,假设北京电视台正在播出电视剧《上海滩》,每天播出时间是北京时间晚上8点整。你要想从头开始看,必须和北京电视台的播出时间同步。怎么同步呢?很简单,看一下时钟就可以了。手机跟基站怎么同步呢?难道手机自己会看时钟?即使手机可以看时钟,比如通过GPS全球定位系统,那手机也只能知道绝对时间。比如,基站告诉说,GPS时间8∶00为一个OFDM符号的开始,手机根据GPS时间也仅仅是知道基站侧OFDM符号的起始位置而已,但手机仍然不知道基站在GPS时间8∶00发射出来的OFDM符号经过传播后,到达手机自身时的起始位置怎样,因为手机自身无法知道它到基站的传播时延是多少。
那么,比较靠谱的方法是基站发的信号里携带有比较特殊的信号作为标记,手机只要检测到这些特殊标记,就能以此为参考知道OFDM符号的起始位置了。另一方面,基站也不知道什么时候会由哪个UE来做下行同步,所以比较自然的解决办法就是基站周期性地发这个特殊标记。
这个特殊标记对于LTE系统来说,就是同步信道,分为主同步信道(Primary Synchroniza-tion Channel,PSCH)和辅同步信道(Secondary Synchronization Channel,SSCH)。同步信道每个无线半帧都有,即以5 ms为周期,以FDD系统为例,其所在位置如图18-4所示,即在每个无线帧的子帧0的时隙0的最后两个OFDM符号上。
不论是FDD系统还是TDD系统,主同步信道和辅同步信道的相对位置关系是固定的。但LTE里FDD和TDD系统主同步信道和辅同步信道的相对位置关系并不一样,即TDD里并不像FDD一样两者位于相邻的两个OFDM符号上。那么如果检测出这个相对位置关系的情况,还能区分出当前系统是FDD还是TDD系统。上面我们讲同步主要是讲时间上的同步,其实同步还有频率上的同步,即用户手机需要知道当前系统是在哪个频点/频带上工作,这也是以同步信道为参考来完成的。LTE里不管系统的实际带宽是多少,同步信道都是位于整个系统带宽的中间6个PRB的位置,即载波中心频点两边各有36个子载波。虽然一共有72个子载波,但实际上只有中间63个子载波上有数据,两边其他子载波为保护隔离。

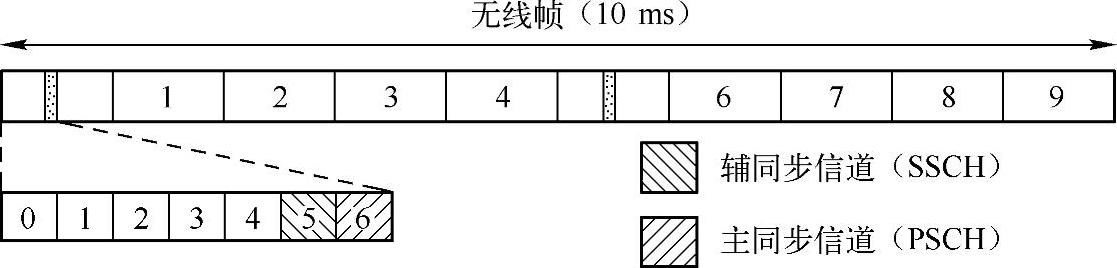

图18-4 FDD主辅同步信道
频率同步就是指用户终端事先不知道系统的中心载频,对于LTE标准,其可用的频带是标准规定好的,从而可能的中心频点位置也是固定的。若用户终端没有任何先验信息(比如把曾经接入过的网络信息存储下来),用户终端可以一个频点一个频点地尝试,即把每一个尝试的频点周围6个PRB的信号过滤接收下来处理,从而判断系统的中心载频是哪个。具体的处理过程,协议不规定,由厂商产品的算法实现。下面介绍一些常见算法的步骤。(www.daowen.com)
先通过检测主同步信道可以知道5 ms同步,即所谓的粗同步。也就是说,用户终端知道它检测到主同步信道的地方,再过5 ms的任意倍数位置都是主同步信道,至于5 ms里面每个子帧和每个OFDM符号的起止边界仍不清楚。LTE里同步信道的子载波上承载的是ZC(Zad-off-Chu)序列,ZC序列有很多好的性质,例如:
●相同长度,同一个根序列的不同循环移位序列之间正交。
●相同长度但不同根的任意两个序列之间正交。
●对ZC序列做DFT/IDFT变换得到的序列仍为ZC序列。
●ZC序列的PAPR特性很好。
接下来,用户终端可以和辅信道进行同步,即所谓的精同步。通过精同步,用户终端能知道每个子帧以及每个OFDM符号的起始位置。具体地,因为主信道和辅信道间隔多少个OFDM符号是已知的,用户不知道的仅仅是CP到底采用的是长CP还是短CP、当前系统是FDD还是TDD、辅信道采用的是哪一个ZC序列。不过,所有这些都可以一一尝试,比如先假设系统是FDD系统(那么辅同步信道就在主同步信道前一个OFDM符号上),采用的CP是长CP,把所有可能的序列都尝试一遍。最后,对应的信息就是当前能同步上时用到的假设信息。
因为同一个无线帧里两个辅信道上的序列不完全一样,用户终端还能根据这一点检测出一个5 ms是一个无线帧的前5 ms还是后5 ms,即知道每个无线帧的起始位置。LTE里每个小区有自己的物理小区标识(Physical Cell Identification,PCI),通过当前小区主辅信道采用的ZC序列索引号,用户终端还可以计算出基站小区的物理层小区标识,这在后面数据处理中经常用到。最后需要说明的是,不论当前系统采用的是几天线配置,协议规定主辅同步信道都是按照单流模式发送,但具体是单天线还是多根天线,协议里没有限定。至此,下行同步过程就基本上算完成了。
注意现在的状态是用户终端自己偷偷摸摸地把下行同步完成了,整个过程完全和基站没有任何关系,基站也不知道该用户终端的存在,所以基站也不会有数据发给用户终端。但是,用户终端已经可以接收数据了,最起码能够接收处理基站发给对应小区里所有用户终端的公共数据,比如广播数据。广播数据包括一些基本的重要的系统参数集合,比如系统实际带宽是多少、上行频点在哪里等。实际上,用户终端为了能完成后续的上行同步、数据传输等,也必须接收处理广播数据。广播数据承载在广播信道上,广播信道在每个无线帧里都有,具体在下行т帧0时隙1里中间6个PRB上。广播信道是按照实际系统配置的天线个数,采用发射分集方式发送,这个设计还很有意思,接下来具体讲发射分集的时候我们再仔细讲解调广播信道的过程。
在完成初始下行同步后,UE还需要一直维护下行同步。具体地,UE还可以随时通过检测主辅同步信道,甚至公共参考信号,来检测下行同步是否有变化,如果有变化,UE自己调整就可以了,基站侧不需要知道。而具体同步维护的细节由各厂商的实现算法确定,这里也就不讨论具体实现细节了。
