TDD的上行和下行采用相同的频带，上行和下行通过时分复用实现，即一个无线帧里部分时间用于下行传输，部分时间用于上行传输。并且LTE上行和下行支持多种不同的比例，表18-1列出了LTE所有支持的不同配比。

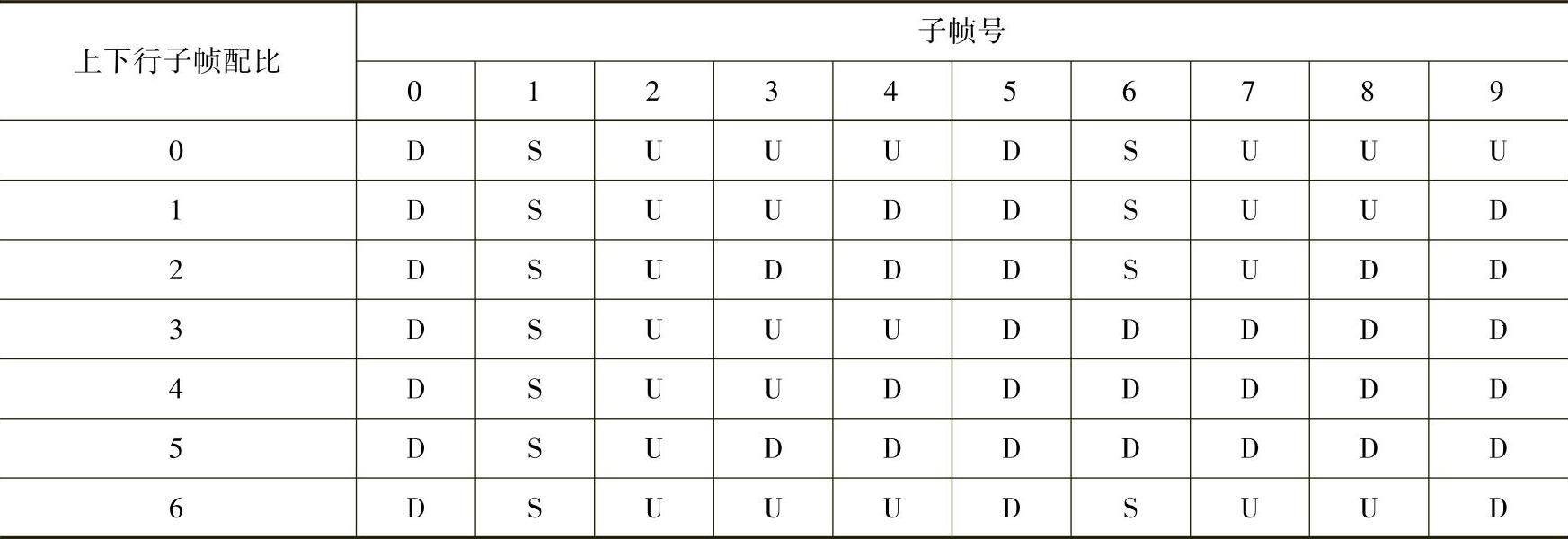

表18-1 TDD上下行子帧配比

这里仅以上下行配比1为例说明无线帧时间轴。TDD里除了普通的上（U）下（D）行子帧外，还有一个特殊子帧（S）。特殊子帧由下行部分DwPTS、保护时间段GP和上行部分UpPTS构成。(www.daowen.com)

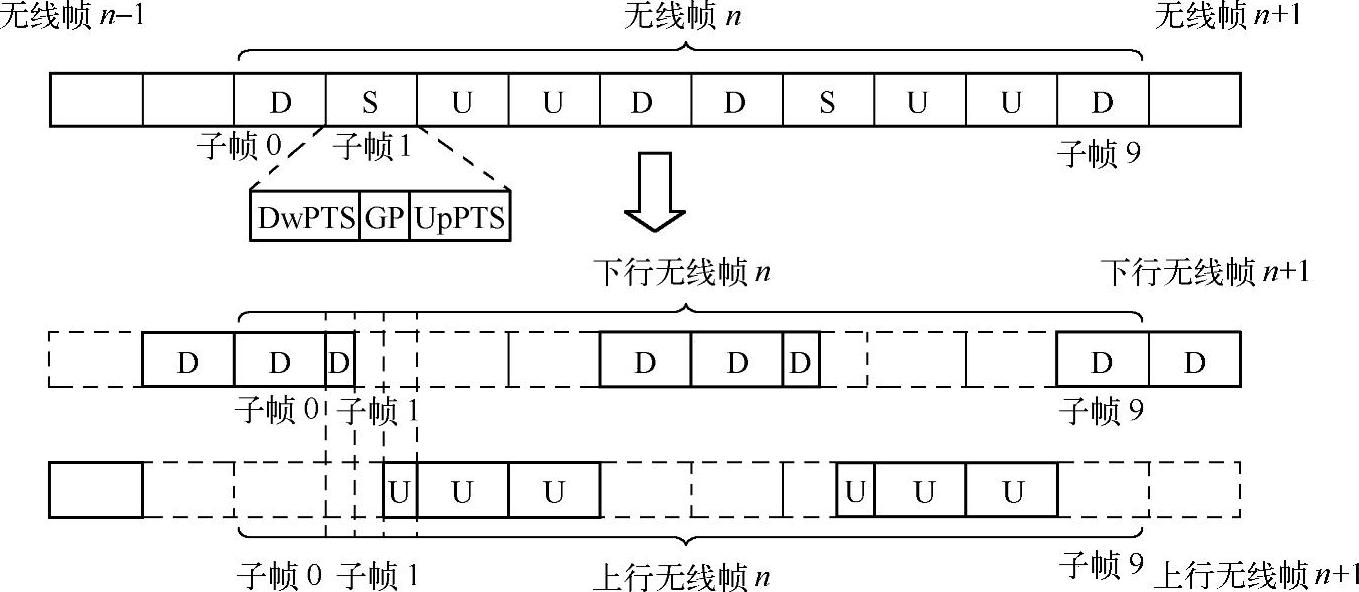

看起来，TDD里只有一根时间轴，其实有时候转化成两根时间轴来看待，分析一些问题比较简单。怎么看成两根时间轴呢？很简单，仍然上行一根时间轴，下行一根时间轴，只不过上行时间轴里和下行时间轴里分别都有一部分空白时间段，在这个空白时间段里分别不能发生上行通信和下行通信。两个时间轴几乎是对齐的，其中允许的偏差要使得上行和下行时间轴合二为一时，上行和下行时间轴里非空白时间段不发生任何重叠。图18-2示意了TDD上下行子帧配比1的一根时间轴被拆成上下行各一根时间轴的情况。其中，所有下行子帧，包括特殊子帧S里的下行部分DwPTS都被分离出来形成下行时间轴；所有上行子帧，包括特殊子帧S里的上行部分UpPTS都被分离出来形成上行时间轴。

图18-2 TDD无线帧结构
