时分多址、频分多址和码分多址三者算是多址方式中的老将了，本节一起来介绍。

1.时分多址（TDMA）

时分多址（Time Division Multiplexing Access，TDMA），其实就是把时间分成小块，比如分成n个小块，每一小块只能由一个用户使用，不同用户占用不同的小块来通信，如图17-1所示。时分多址方式里，用户间的数据分离显而易见。不过，似乎任何系统都有时分多址的影子，因为其他不管什么多址方式，总不可能同一个用户从时间上看总是一直在通信，那么也就是说不同时间段有不同用户在通信，这也符合时分多址的思想。没办法，谁叫时间是最能被感觉到的资源呢？

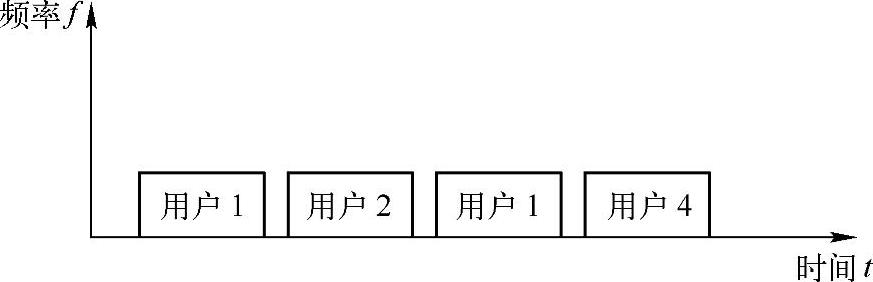

图17-1 用户间时分多址

时分系统一般分两种，一种是各用户能用的小块是由一个中心控制器/调度器为其分配的，比如由基站分配，用户需要听从基站的安排。比如GSM系统里，同一个小区的用户就是这样获得信道和基站通信的。另一种是各用户通过竞争机制自己去抢信道，谁抢到谁就可以占用信道通信，当然这个“抢”也有规则，不然碰到不讲理的，一直霸占信道，那其他用户就别想用了，比如802.11 a/b/g/n/ac系列系统（俗称WiFi）里的分布式协作信道竞争机制。

在实际系统中，时分多址的一个可能的缺点是业务时延问题，因为用户A的数据来了，但信道每次只能被一个用户使用，可能轮到用户A还要等一会儿，从而造成时延。

换另一种方式来看，对于n个小块资源，假设每一个用户都用了其中一块，相当于每一个用户用了一个基[0，…，1，…，0]的形式。显然这些基是正交的，从而接收端可以唯一分离出各路。

2.频分多址（FDMA）

频分多址（Frequency Division Multiplexing Access，FDMA），就是把频带分成小块，除了分法和TDMA有区别外，后面的和TDMA没什么区别。传统多载波系统，就是频分复用用户，不同用户的数据携带在不同载波上同时传输，如图17-2所示。

(www.daowen.com)

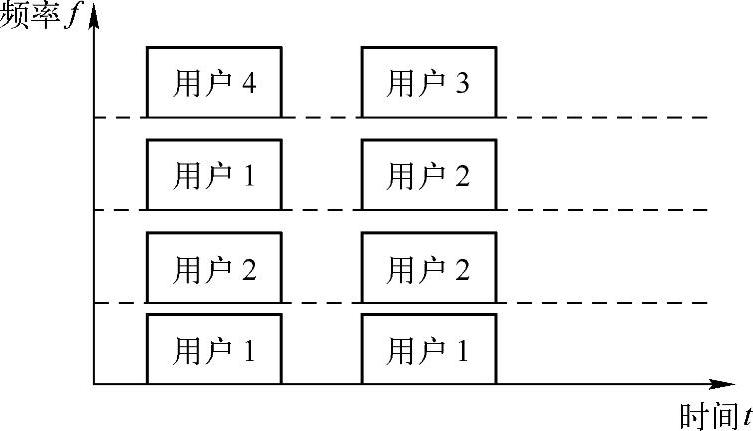

图17-2 用户间频分多址

在实际系统中，频分多址的一个可能的缺点是频率资源浪费问题。因为实际系统的滤波器不可能是截止频率滤波器，那么两个载波如果离得太近，相互之间会有干扰，承载在这两个载波上的用户数据之间有干扰。为了避免这个干扰，一般在两个相邻载波间留一段频率来做保护带，这个保护带就是被浪费的频率。

3.码分多址（CDMA）

码分多址（Code Division Multiplexing Access，CDMA），看起来是码分，其实它还是首先要依赖于时间或者频带甚至后面讲的空间。以依赖于时间为例，它也是先把时间分成小块，比如分成n块，然后还是每一路用了一个基，只不过比TDMA里的基稍微复杂一点，用了非平凡的基，即尽量让每个时间块对应的分量不为0，它能在复用的同时得到比TDMA更多的分集效果。这个基对于CDMA来说，也称为码。如图17-3所示的例子，对于4块资源，用户1用的码是[1，1，1，1]，用户2用的码是[1，-1，1，-1]，用户3用的码是[-1，1，1，-1]。发射端把3个用户的信号x₁、x₂、x₃分别携带在对应的码上，然后一起发出去，则发出去的信号为

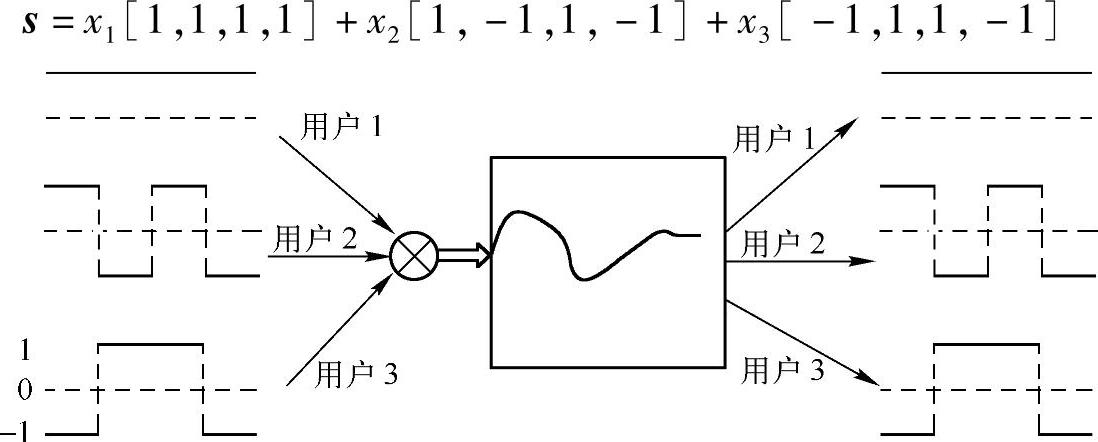

图17-3 用户间码分多址

三个用户都会接收到信号s，但用户1用它的码和信号做相关为

s[1，1，1，1]^T=4x₁+0+0

从而用户1可得到给它的信号x₁是多少，其他用户类似。

采用CDMA的系统包括WCDMA、CDMA2000、TD-SCDMA等，系统给每一用户分配一个唯一的码序列（扩频码），并用它对承载信息的信号进行编码。知道用户码序列的接收机对收到的信号进行解码，就能恢复出原始数据，这是因为用户码序列之间的互相关很小。由于码序列的带宽远大于所承载信息的信号的带宽，编码过程扩展了信号的频谱，所以也称为扩频调制，其所产生的信号也称为扩频信号。
