根据设计要求以及装配尺寸要求，选取易碎盖最外侧半径尺寸。易碎盖采用扇形破坏形式，整体结构采用三个及以上瓣区数量，每瓣区域根部采用凹槽减弱。易碎盖初步结构方案如图2-60所示，易碎盖正面由多个不同形状的区域组成，A区及B区为凹槽减弱区，C区为连接区，连接区须承受较大载荷，因此需要一定的厚度保持该区域结构强度；易碎盖背面为平面。碳纤维易碎盖设计的整体流程如图2-61所示。

图2-60　易碎盖初步结构方案

对于易碎盖产品来说，考虑到工艺成本、模具成本、制造可实现性等因素，所有特征均可一体成型制造，避免二次胶接带来的多余烦琐工序。

采用织物预浸料真空袋压工艺进行制备。真空袋压工艺的原理是把在人工铺覆的半成品（预浸料）上覆盖真空袋，然后再用封条密封，使用真空抽气泵将里面的空气抽出，将内部的气体排净，然后进入烘箱加热固化，如图2-62所示。

(www.daowen.com)

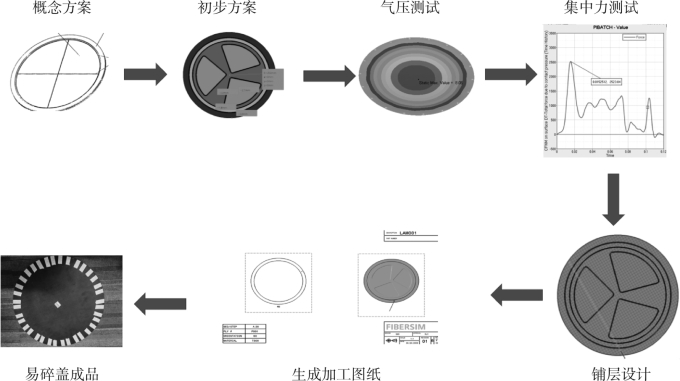

图2-61　碳纤维易碎盖设计流程

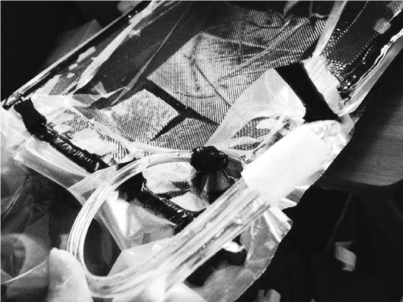

图2-62　预浸料真空袋压工艺原理

该工艺优点主要有：①纤维含量高，均匀加压，产品的力学性能更好；②有效控制产品厚度和含胶量，减少产品中的气泡；③可以成型复杂、大型制件，减少挥发分对人员的损伤；④成本较热压罐工艺低，进烘箱固化即可。

根据相关成熟设计及制造经验，对预浸料袋压工艺拟定如图2-63所示工艺流程，该工艺流程为正向开发碳纤维产品制造工艺流程，包括产品脱模后的切割、检验和包装。
