1.款式说明

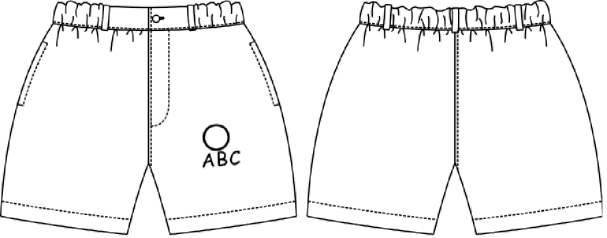

本款为男童制服短裤，款式简洁，绱腰设计，腰头抽部分橡筋带，有门、里襟，两侧缝各有一直插袋。款式设计如图5-47 所示。

图5-47　制服短裤款式

2.适合范围

本款适合身高110～130cm、年龄为6～8 岁的男童。

3.规格设计

臀围=净臀围+（20～24）cm；

腰围（穿入橡筋带后的尺寸）=净腰围-（4～5）cm。

不同身高学童制服短裤各部位规格尺寸见表5-8 所示。

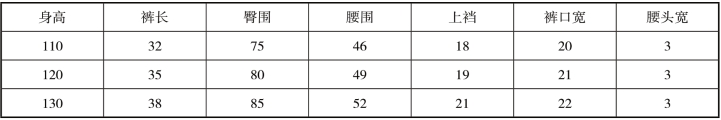

表5-8　学童制服短裤各部位规格尺寸　单位：cm

4.结构制图

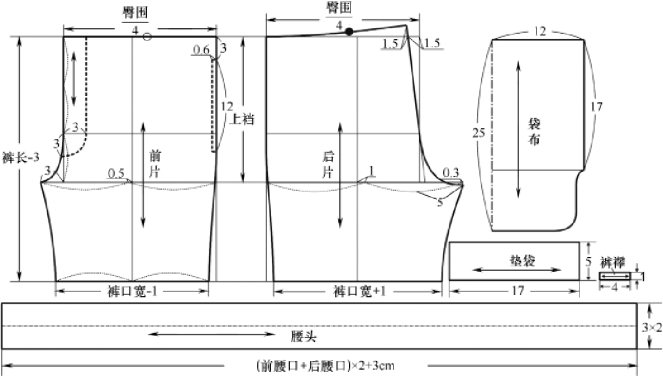

身高120cm 的学童制服短裤结构设计如图5-48 所示。

图5-48　制服短裤结构设计

5.制图说明

本款采用比例法制图。

（1）裤身制图说明如下。

① 先确定上、下基础线，其距离为裤片的长度，即裤长-腰头宽。

② 从上基础线往下19cm 做横裆线。

③ 因款式较宽松，所以前、后裤片的宽度均设定为。(www.daowen.com)

④ 考虑到儿童活动幅度较大，且款式较宽松，所以后裆直线取倾斜量1.5cm，起翘1.5cm。

⑤ 做前、后腰口线，前腰口线为直线，后腰口线为弧线。

⑥ 确定大、小裆宽，大裆宽的经验值为5cm，小裆宽的经验值为3cm，然后画顺大、小裆弧线。

⑦ 做前、后烫迹线。

⑧ 在前、后烫迹线的基础上做前、后裤口线，烫迹线两侧等分。

⑨ 在前侧缝上设计直插袋位置，直插袋距腰口3cm，袋口长12cm，袋口明线宽0.6cm；在前裆设计门襟位，门襟宽3cm，长度至臀围线以下3cm。

（2）其他部件制图说明如下。

① 腰头为长条形，对折后净宽3cm，长度为：前后腰口线之和×2+3（里襟净宽）。

② 裤襻共5 个，为一小长方形，净长4cm，净宽1cm。

6.缝份加放

学童制服短裤面板缝份加放：侧缝线、下裆缝线、前裆线、后裆线等部位缝份加放1～1.2cm；腰口线缝份加放0.8～1cm；裤口折净，明线宽2cm，缝份加放2.5cm。

直插袋垫袋长22cm（3cm+17cm+2cm），宽5cm。前、后袋布对折后宽12cm，长25cm。腰头各部位缝份加放0.8～1cm。

裤襻长度方向缝份加放1.2～1.5cm，宽度方向缝份加放0.8cm。

本款学童制服短裤面板缝份的加放见图5-49，部件里板缝份的加放见图5-50，面板毛缝板如图5-51 所示，部件里板毛缝板如图5-52 所示。

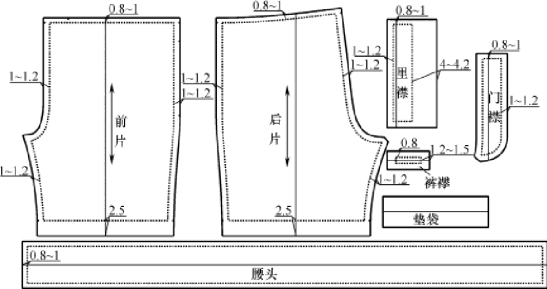

图5-49　制服短裤缝份加放——面板

图5-50　制服短裤部件缝份加放——里板

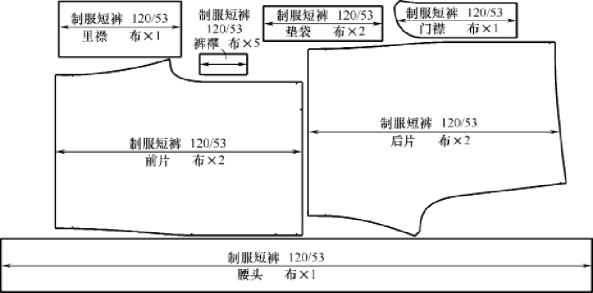

图5-51　制服短裤毛缝板——面板

图5-52　制服短裤部件毛缝板——里板
