锥型裤的结构设计与制板技巧

时间:2023-06-26 理论教育 版权反馈
【摘要】:表5-3中小童分割锥型裤各部位规格尺寸单位:cm4.结构制图身高120cm 的中小童分割锥型裤结构设计如图5-23 所示。图5-23中小童分割锥型裤结构设计5.制图说明本款采用比例法制图,臀围加放松量为20cm。后片在前片基础上进行绘制,后片的臀围线、横裆线、中裆线、裤口线和烫迹线对应于前片相应部位。前、后片以弧形分割线相连,分割线处夹绱贴袋,袋底抽褶,外翻袋盖与口袋上均钉纽扣,分割线处以双明线装饰。

锥型裤的结构设计与制板技巧

(一)中小童分割锥型裤

1.款式说明

中小童宽松锥型裤,罗纹绱腰,前片分割线,分割线处有平插袋设计,后腰部设计弧形分割线,分割线下有单嵌线口袋。款式简单大方,穿着舒适方便。中小童分割锥型裤款式设计如图5-22 所示。

2.适合范围

本款适合身高110~130cm、年龄为6~8 岁的儿童。

3.规格设计

裤长=腰围高- 4cm;

臀围=净臀围+20cm 松量;

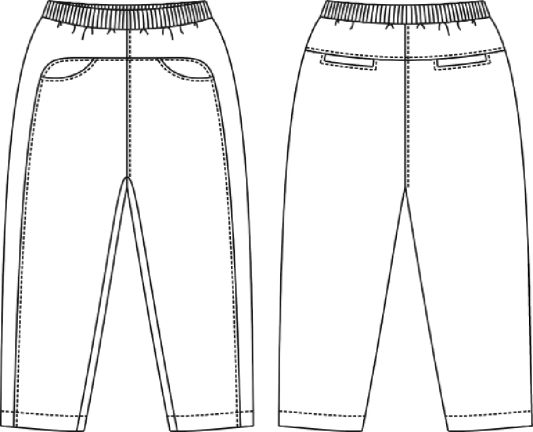

图5-22 中小童分割锥型裤款式

腰围=净腰围-5cm。

不同身高的中小童分割锥型裤各部位规格尺寸如表5-3 所示。

表5-3 中小童分割锥型裤各部位规格尺寸 单位:cm

4.结构制图

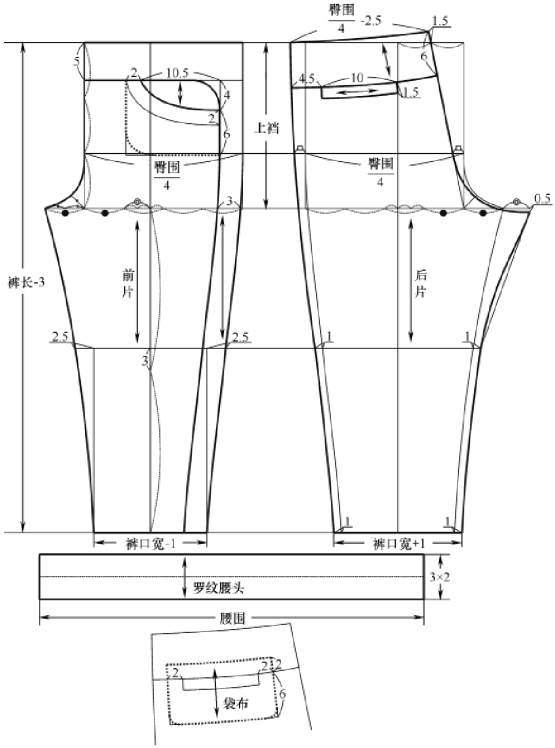

身高120cm 的中小童分割锥型裤结构设计如图5-23 所示。

图5-23 中小童分割锥型裤结构设计

5.制图说明

本款采用比例法制图,臀围加放松量为20cm。

(1)前片制图说明如下。

① 自上基础线向下,取裤长-3cm(腰头宽)做直线,该线为裤口辅助线。

② 自上基础线向下,取上裆尺寸做直线,该线为横裆线。

③ 臀围线位于上基础线至横裆线距离的下处。

⑤ 把前臀围尺寸四等分,将左侧的第二等分部分三等分后,过第二等分点做垂线为烫迹线。

⑦ 前裤口宽为裤口宽-1cm,前中裆宽=前裤口宽+5cm,烫迹线平分裤口线和中裆线。

⑧ 分割线距腰口尺寸5cm,距侧缝线3cm,分别与腰口线和侧缝线平行。

⑨ 平插袋在腰口处宽10.5cm,在侧缝处宽4cm,垫袋宽至袋口下2cm。

⑩ 袋布比袋口宽2cm,袋深6cm。

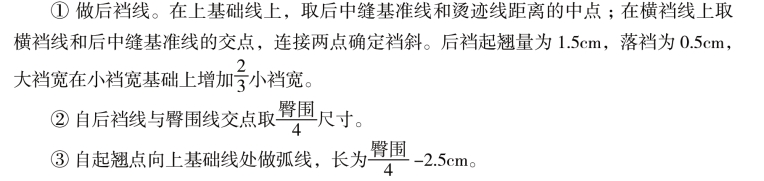

(2)后片制图说明如下。

后片在前片基础上进行绘制,后片的臀围线、横裆线、中裆线、裤口线和烫迹线对应于前片相应部位。

④ 后裤口宽=裤口宽+1cm,后中裆宽=前中裆宽+2cm。

⑤ 分割线在腰围线以下6cm,单嵌线袋口宽1.5cm、长10cm,距侧缝线4.5cm。

(3)腰头制图说明:腰头为罗纹腰头,长为腰围尺寸,宽为3cm,双折使用。

6.缝份加放

中小童分割锥型裤面板缝份加放:侧缝线、下裆缝线、前裆线、后裆线、分割线等部位缝份加放1~1.2cm;腰口线缝份加放0.8~1cm;裤口折净,明线宽2cm,缝份加放3.5~3.8 cm。

平插袋垫袋各部位缝份1~1.2cm。袋布各部位缝份加放1~1.2cm。

单嵌线口袋嵌线布尺寸长为14cm(袋口长+4cm),宽为7cm(嵌线宽×2+4cm)。垫袋布长为14cm,宽为6cm。

腰头各部位缝份加放1~1.2cm。

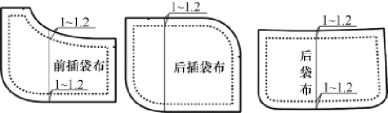

本款中小童分割锥型裤面板缝份的加放见图5-24,里板缝份加放见图5-25,面板毛缝板如图5-26 所示,里板毛缝板如图5-27。

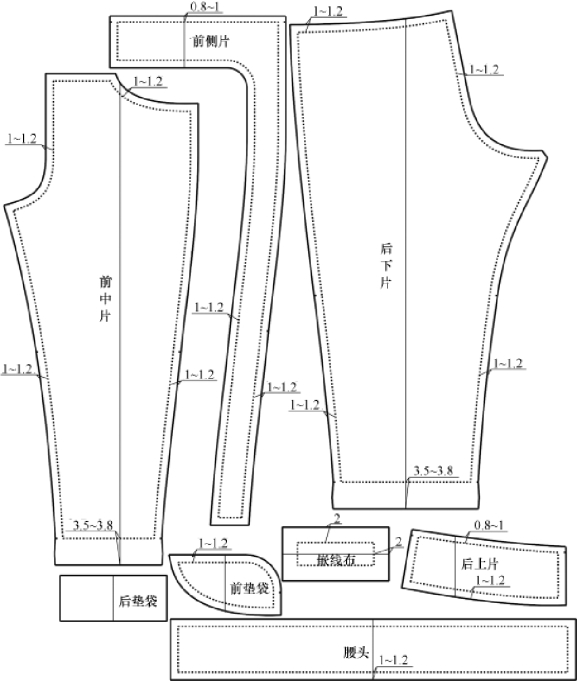

图5-24 中小童分割锥型裤缝份加放——面板

图5-25 中小童分割锥型裤缝份加放——里板

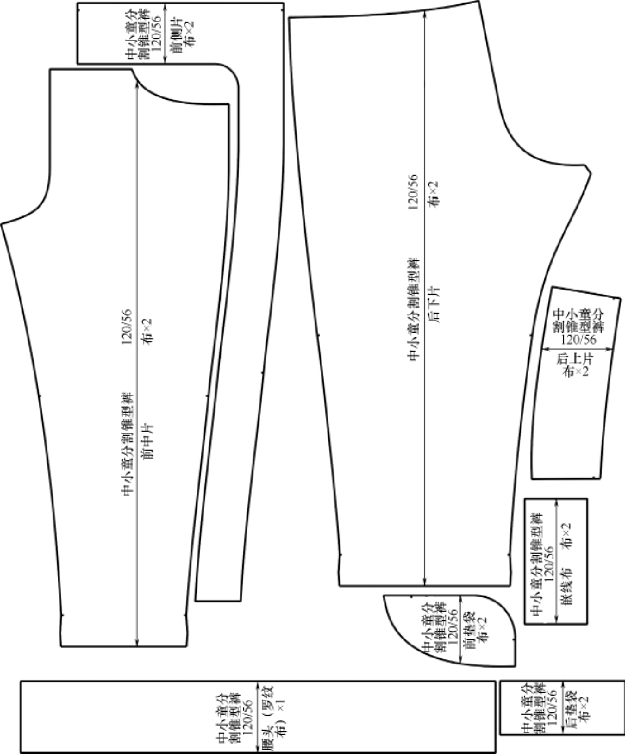

图5-26 中小童分割锥型裤毛缝板——面板

(www.daowen.com)

图5-27 中小童分割锥型裤毛缝板——里板

(二)大童针织八分裤

1.款式说明

适合大童穿着的针织时尚八分裤,腰、臀部合体,腰头、裤口为罗纹口,前片腰头为裤子面料和罗纹面料拼接并以四粒纽扣装饰。前、后片以弧形分割线相连,分割线处夹绱贴袋,袋底抽褶,外翻袋盖与口袋上均钉纽扣,分割线处以双明线装饰。大童针织时尚八分裤款式设计如图5-28 所示。

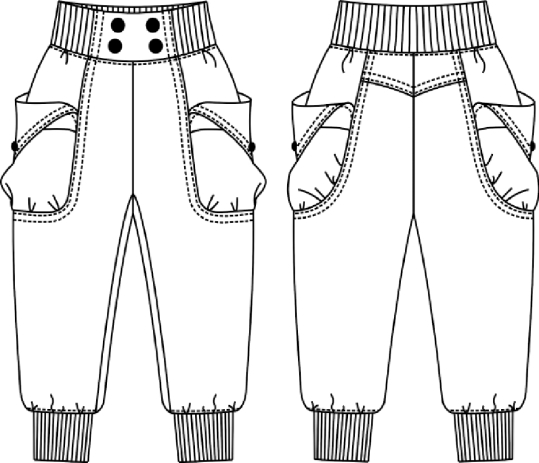

图5-28 大童针织八分裤款式

2.适合范围

本款适合身高140~160cm、年龄为12~15 岁的少女。

3.规格设计

裤长=腰围高×0.8±1cm;

臀围=净臀围+(4~5)cm 松量;

腰围(装入橡筋带后的尺寸)=净腰围-5cm。

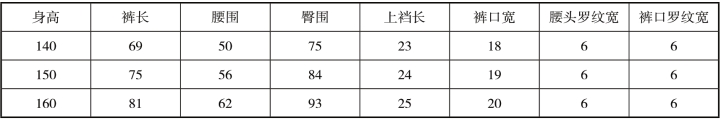

不同身高大童针织八分裤各部位规格尺寸如表5-4 所示。

表5-4 大童针织八分裤各部位规格尺寸 单位:cm

4.结构制图

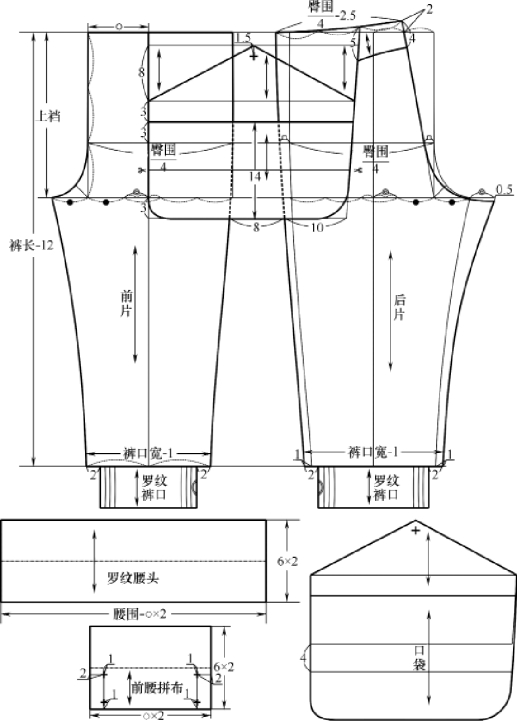

身高150cm 大童针织八分裤结构设计如图5-29 所示。

图5-29 大童针织八分裤结构设计

5.制图说明

本款采用比例法制图,臀围加放松量为4~5cm,采用针织面料制作,状态合体。

(1)前片制图说明如下。

① 自上基础线向下,取裤长-6cm(腰头宽)-6cm(罗纹裤口)做直线,该线为裤口辅助线。

② 自上基础线向下,取上裆尺寸做直线,该线为横裆线。

⑤ 把前臀围尺寸四等分,将左侧的第二等分部分三等分后,过第二等分点做垂线为烫迹线。

⑦ 前裤口宽为裤口宽-1cm,烫迹线平分裤口线和中裆线。

⑧ 前分割线沿烫迹线自上基础线至横裆线以下3cm,水平至侧缝线。

(2)后片制图说明如下。

后片在前片基础上进行绘制,后片的臀围线、横裆线、中裆线、裤口线和烫迹线对应于前片相应部位。

④ 后裤口宽=裤口宽+1cm。

⑤ 腰围线三等分,分割线从后裆线旁的三等分点处开始。后中分割片在后中线和分割线上的尺寸分别为4cm 和5cm。侧分割片在横裆线以下3cm 处宽为10cm。

(3)贴袋制图说明:贴袋为侧贴袋,前、后片拼接,中间尺寸8cm 作为宽度抽褶量。口袋高14cm,在中部剪切加量4cm 作为抽褶量。

外翻袋盖宽与贴袋宽相同,按图画三角形,三角形高8cm。

(4)腰头制图说明:腰头为罗纹布与裤子面料的拼接,前腰拼布长为前烫迹线至前中线的两倍,宽为6cm,里、面连裁。罗纹腰头长为腰围-前腰拼布长度,宽为6cm,里、面连裁。

(5)罗纹裤口制图

前、后片罗纹裤口宽为6cm,长分别为前、后片裤口尺寸-4cm。

6.缝份加放

大童针织八分裤面板缝份加放:侧缝线、下裆缝线、前裆线、后裆线、裤口线、分割线等部位缝份加放1~1.2cm;腰口线缝份加放0.8~1cm。

贴袋、袋盖各部位缝份加放1~1.2cm。

腰头各部位缝份加放0.8~1cm。

罗纹裤口双折,各部位缝份加放1~1.2cm。

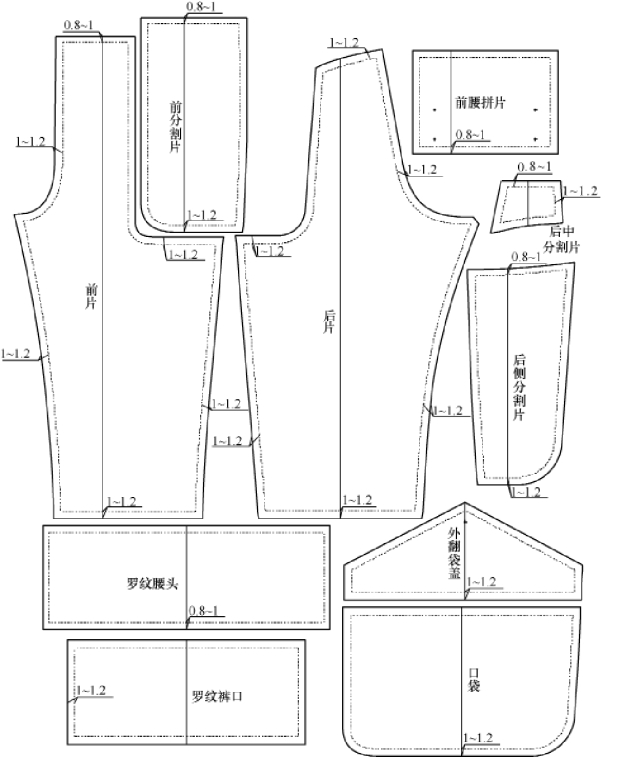

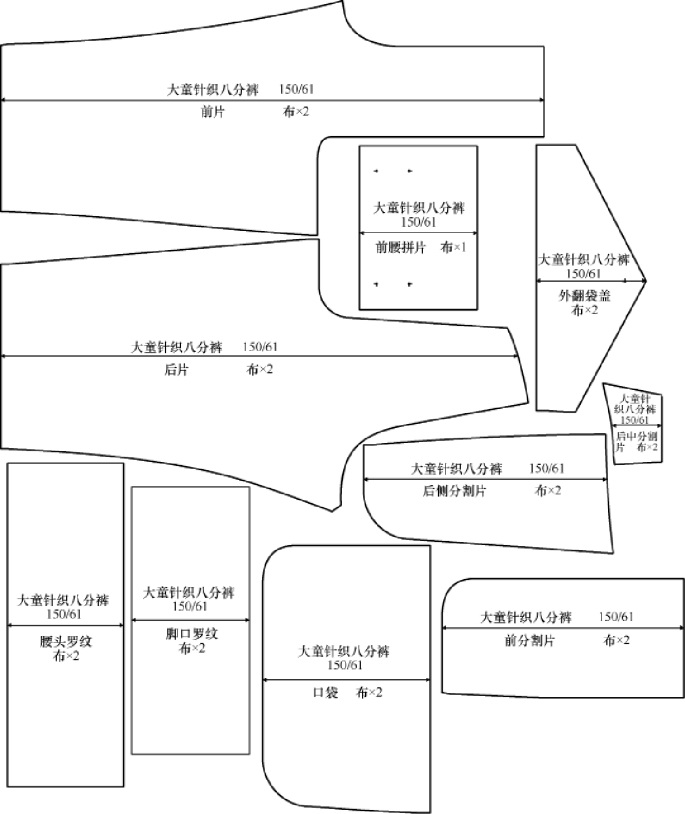

本款大童针织八分裤面板缝份的加放见图5-30,面板毛缝板如图5-31 所示。

图5-30 大童针织八分裤缝份加放

图5-31 大童针织八分裤毛缝板
