连衣裙的结构设计和制板技巧

(一)牛仔背带裙

1.款式说明

本款为女幼童薄牛仔布背带连衣裙,接腰位置在标准腰位略向下,腰部合体,前衣片设计细小褶裥,中心开口并系扣,衣片与裙片之间设计腰带,裙片上有弧形斜插袋设计,裙侧缝开口并系扣,方便穿脱。牛仔背带连衣裙款式设计如图4-43 所示。

图4-43 牛仔背带连衣裙款式

2.适合范围

本款适合身高90~110cm、年龄为2~5 岁的女童穿着。

3.规格设计

裙长=身高×0.5+(2~5)cm;

腰围=净腰围+10cm;

臀围=净臀围+14cm。

不同身高的女童牛仔背带裙各部位规格尺寸如表4-7 所示。

表4-7 牛仔背带裙各部位规格尺寸 单位:cm

4.结构设计

身高100cm 的牛仔背带裙结构设计如图4-44 所示。

图4-44 牛仔背带裙结构设计

5.制图说明

本款采用原型法和比例法相结合的方法制图,前、后片的腰围、裙摆、总长等对应部位尺寸相等。

(1)后片制图说明如下。

① 以身高100cm 的儿童原型作为基础,后领宽加宽3cm,后领深加深5cm,肩带宽3cm。

② 自领宽点向下取总长尺寸做水平线,该线为底摆辅助线。

③ 自底摆辅助线向上取裙长尺寸做水平线,该线为腰围辅助线。

④ 自腰围辅助线向下取臀高尺寸做水平线,该线为臀围线。

⑥ 以弧线连接腰围侧缝点和臀围侧缝点,并延长至底摆。

⑦ 裙片侧开口的里襟宽2.5cm、长9cm。

⑧ 腰带宽3cm,带襻宽1cm、长4cm。

⑨ 在后领中点处的贴边宽5cm,在腰围处的贴边宽3cm。

(2)前片制图说明如下。

① 前领宽、背带宽、腰围、臀围、底摆、侧缝尺寸分别和后片对应部位相等,腰围侧缝起翘1cm。

② 前领深加深3cm,胸宽大于背宽0.5cm,搭门量1.5cm。

③ 褶裥距前中线1.8cm,间距0.8cm,剪切展开量0.8cm。

④ 插袋袋口距侧缝线5cm,侧缝处的袋口长9cm,弧形袋口。垫袋与袋口互搭3cm。

⑤ 裙片侧开口的门襟宽2.5cm、长9cm。侧开口有两粒扣,间距3.5cm。

⑥ 在前领中点处的贴边宽5cm,在腰围处的贴边宽3cm。

6.缝份加放

牛仔背带裙面板缝份加放:后中线、前搭门线、侧缝线、肩线、腰口线缝份加放1.5~1.8cm;领窝弧线、袖窿弧线、袋口弧线缝份加放1.2~1.5cm;裙摆折净,明线宽2cm,缝份加放3.5~3.8cm。

前门襟贴边宽4cm,与衣片缝合处的缝份加放1.5~1.8cm,领口处的缝份加放1.2~1.5cm。

垫袋在腰口处的缝份加放1.2~1.5cm,垫袋在侧缝处的缝份加放1.5~1.8cm,垫袋和衣片袋口互搭3cm。

前、后片贴边缝份加放:领口和袖窿弧线缝份加放1.2~1.5cm,肩线和底边缝份加放1.5~1.8cm。

侧开口门襟、里襟缝份加放:侧缝处缝份加放1.5~1.8cm,腰口处缝份加放1.2~1.5cm。

腰头各部位加放1.5~1.8cm。

裙襻缝份加放:长度方向缝份加放1.2~1.5cm,宽度方向缝份加放0.8cm。

插袋后袋布宽为在袋口宽基础上加放5cm,深为在袋口深基础上加放6cm。

本款牛仔背带裙面板缝份的加放见图4-45,里板缝份加放见图4-46,面板毛缝板如图4-47 所示,里板毛缝板见图4-48。

图4-45 牛仔背带裙缝份加放——面板

图4-46 牛仔背带裙缝份加放——里板

图4-47 牛仔背带裙毛缝板——面板

图4-48 牛仔背带裙毛缝板——里板

(二)肩袖高腰连衣裙

1.款式说明

本款为幼童高腰连衣裙,后中心开口并绱隐形拉链,胸背部有分割线设计,分割线处抽碎褶并压丝带装饰,两片式坦领,肩袖设计,肩部抽褶。款式活泼可爱,穿着方便实用。款式设计如图4-49 所示。

图4-49 肩袖连衣裙款式

2.适合范围

本款适合身高80~100cm、年龄为1~3 岁的女童穿着。

3.规格设计

裙长=身高×0.5cm-2cm;

胸围=净胸围+14cm;

袖长为设计量。

不同身高的幼童肩袖高腰连衣裙各部位规格尺寸如表4-8 所示。

表4-8 幼童肩袖高腰连衣裙各部位规格尺寸 单位:cm

4.结构设计图

身高90cm 的幼童肩袖高腰连衣裙结构设计如图4-50 所示。

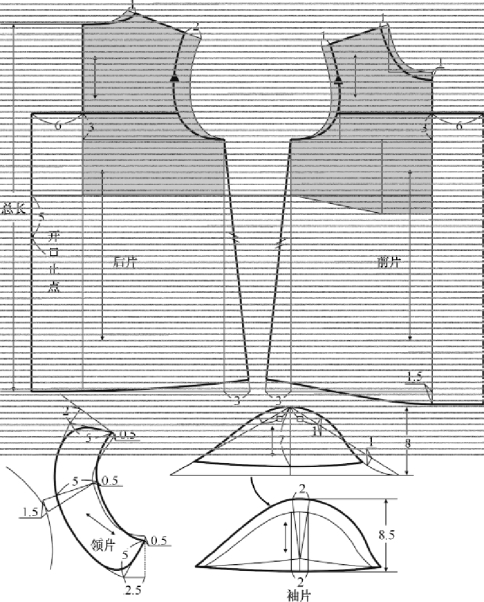

图4-50 肩袖连衣裙结构设计

5.制图说明

本款采用原型法制图,前、后片的腰围、肩宽、裙摆、总长等对应部位尺寸相等。

(1)后片制图说明如下。

① 以身高90cm 的儿童原型作为基础,后领宽加宽1cm,后肩宽减小2cm,以适应泡泡袖的需要。

② 自后领中心点向下取总长尺寸做水平线,该线为底摆辅助线。

③ 后背分割线位置在胸围线以上3cm,抽褶量6cm。

④ 底摆展开3cm。

(2)前片制图说明如下。

① 前领宽、前肩宽、底摆、侧缝尺寸分别和后片对应部位相等。

② 前领深加深1cm。

③ 前胸分割线位置在胸围线以上3cm,抽褶量6cm。

④ 前身下垂量1.5cm,以适应儿童挺胸凸腹的特征。

⑤ 底摆展开量为3cm。

(3)领子制图说明如下。

领子采用在衣片基础上制图的方法。

① 画出前、后衣片,做肩部重叠量。前、后片在侧颈点对齐,前、后片肩部重叠量1.5cm。

② 绘制装领线。前领中心点、后领中心点分别下移0.5cm,侧颈点自衣片移出0.5cm,连线并绘制圆顺,即为装领线。

③ 确定领宽,绘制外领口弧线。各部位领宽尺寸相同,均为5cm。

(4)肩袖制图说明如下。

① 袖子为肩袖结构,基础袖山高取8cm,前袖山斜线等于前袖窿弧长,后袖山斜线等于后袖窿弧长,袖山斜线四等分点的垂直抬升量均为1cm。

② 按款式图取合适的位置做肩袖袖口辅助线。

③ 沿袖中线自袖山点至袖口辅助线进行剪切,把肩袖袖山分成左、右两部分,两部分分别逆时针和顺时针旋转形成合适的V 字形张角,张角量2cm 为袖山抽褶量。

④ 修顺袖山曲线和袖口弧线。

6.缝份加放

肩袖高腰连衣裙衣身缝份加放:后中线、侧缝线、肩缝线、分割线等部位缝份加放1~1.2cm;前、后领圈袖窿缝份加放0.8~1cm;底摆折净,明线宽1cm,缝份加放1.8~2cm。

袖子缝份加放:袖山线缝份加放0.8~1cm;袖摆折净见明线,缝份加放1.8~2cm。

领子缝份加放:领外轮廓线缝份加放1~1.2cm;装领线缝份加放0.8~1cm。

本款肩袖连衣裙面板缝份的加放如图4-51 所示,毛缝板如图4-52 所示。

图4-51 肩袖连衣裙缝份加放

图4-52 肩袖连衣裙毛缝板

(三)短袖连腰连衣裙

1.款式说明

女童短袖连腰针织连衣裙,小连翻领设计,前中心设门襟并以三粒扣系结,门襟两侧有分割线并抽褶,泡泡袖袖口以橡筋带收缩。款式设计如图4-53 所示。(www.daowen.com)

图4-53 短袖连衣裙款式

2.适合范围

本款适合身高110~130cm、年龄为6~8 岁的女童穿着。

3.规格设计

裙长=身高×0.5cm-5cm;

胸围=净胸围+14cm;

袖长为设计量。

不同身高的女童短袖连腰连衣裙各部位规格尺寸如表4-9 所示。

表4-9 短袖连腰连衣裙各部位规格尺寸 单位:cm

4.结构设计图

身高120cm 的女童短袖连腰连衣裙结构设计如图4-54 所示。

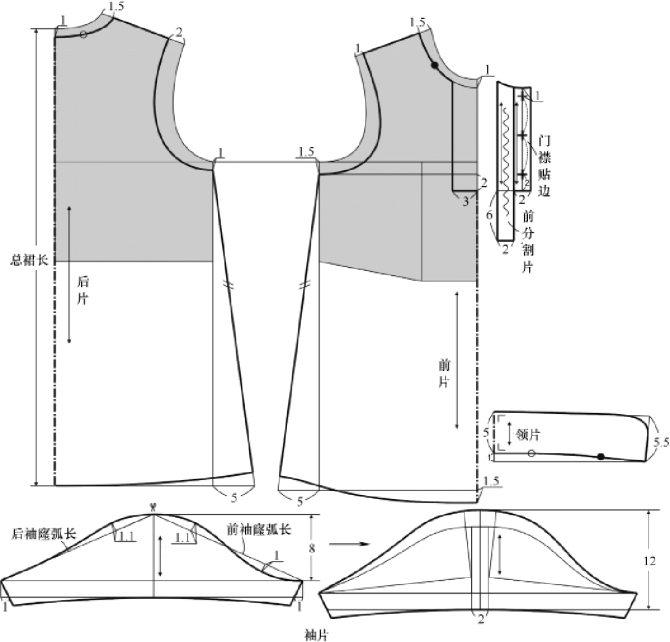

图4-54 短袖连衣裙结构设计

5.制图说明

本款采用原型法制图,衣身加放松量14cm。

(1)后片制图说明如下。

① 后领宽加宽1.5cm,后领深加深1cm,使儿童颈部保持舒适的状态。

② 后肩宽减小2cm,以适应泡泡袖的需要。

③ 后袖窿深加深1cm。

④ 自后领中心点向下取总长做底摆辅助线,下摆展开5cm。

(2)前片制图说明如下。

① 前领宽加宽1.5cm,和后领宽相等,前领深加深1cm。

② 前肩宽减小1cm,为了和后肩宽相等。

③ 前袖窿深加深1.5cm,包含0.5cm 的袖窿浮余量。

④ 前中心下垂量为1.5cm,前、后侧缝长度相等。

⑤ 前中分割线距前中线3cm,分割位置在窿深线以下2cm。

(3)门襟贴边制图说明如下。

① 门襟贴边长至窿深线以下2cm,宽2cm。

② 自前领深点向下1cm 确定第一粒扣位置,自门襟贴边底部向上2cm 确定第三粒扣位置,第二粒扣居中。

(4)门襟两侧分割片制图说明:分割片长度缝合后与门襟贴边长度相等,宽2cm。抽褶量6cm。

(5)袖子制图说明如下。

① 基础袖山高取8cm,前袖山斜线等于前袖窿弧长,后袖山斜线等于后袖窿弧长,袖山斜线四等分点的垂直抬升量依图分别为1.1cm 和1cm,袖口尺寸在袖肥基础上两侧各收进1cm。

② 沿袖中线剪切,平行展开2cm,以增加袖口的抽褶量。

③ 沿新的袖中线自袖山点至袖肥线剪切,并剪切前、后袖肥线,把袖山分成左、右两部分,两部分分别逆时针和顺时针旋转,形成合适的V 字形张角,张角量为袖山抽褶量,袖长保持12cm。

④ 修顺袖山曲线和袖口弧线。

(6)领子制图说明:采用直角制图法进行领子制图,领子下弯量1cm,后领宽5cm,前领宽5.5cm,与款式相适应,领角为圆角。

6.缝份加放

短袖连腰连衣裙衣身缝份加放:侧缝线、肩缝线、袖窿线、前中分割线缝份加放1~1.2cm;因工艺要求,前后领圈缝份加放0.6~0.8cm;底摆双明线缉缝,缝份加放1.2~1.5cm。

袖子缝份加放:袖山线缝份加放1~1.2cm;袖口抽细橡筋带,缝份加放1.2~1.5cm。

领子缝份加放:领外轮廓线缝份加放1~1.2cm;装领线缝份加放0.6~0.8cm。

门襟贴边缝份加放:门、里襟双折,折边处放缝3~3.2cm,领口处缝份0.6~0.8cm;其他部位缝份加放1~1.2cm。

本款短袖连腰连衣裙缝份的加放如图4-55 所示,毛缝板如图4-56 所示。

图4-55 短袖连衣裙缝份加放

图4-56

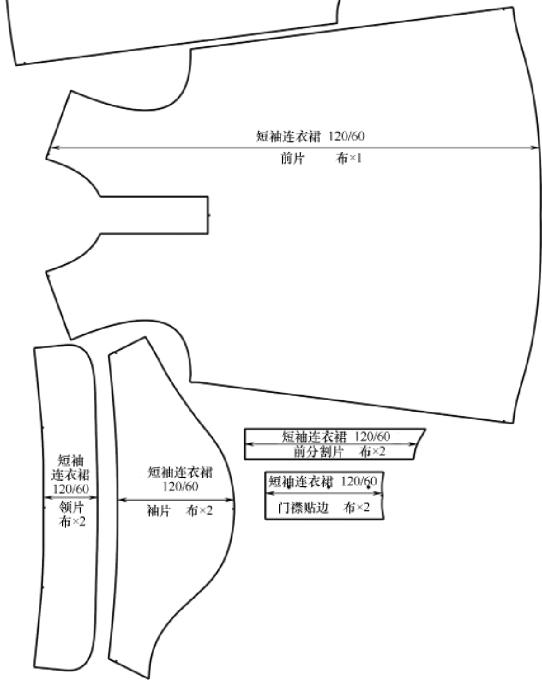

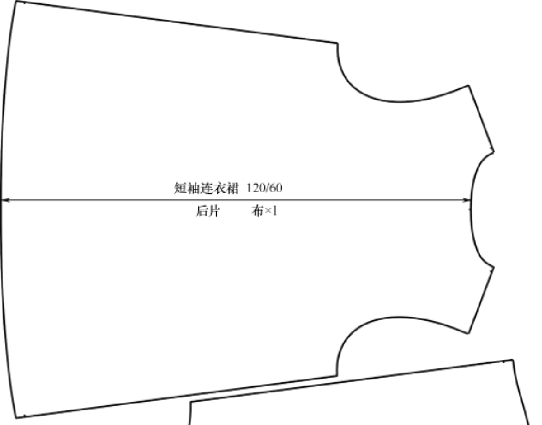

图4-56 短袖连衣裙毛缝板

(四)低腰运动连衣裙

1.款式说明

本款为长至膝盖以上的少女运动连衣裙,低腰,罗纹连翻领,短袖,前胸有两粒扣,裙上有箱式褶裥,款式简单大方,适合儿童运动穿着。款式设计如图4-57 所示。

图4-57 低腰运动连衣裙款式

2.适合范围

本款适合身高140~150cm、年龄为10~12 岁的女孩。

3.规格设计

裙长=身高×0.5cm+1cm;

胸围=净胸围+12cm;

腰围=胸围-4cm。

不同身高少女低腰运动连衣裙各部位规格尺寸如表4-10 所示。

表4-10 低腰运动连衣裙各部位规格尺寸 单位:cm

4.结构设计图

身高150cm 的少女低腰运动连衣裙结构设计如图4-58 所示。

图4-58 低腰运动连衣裙结构设计

5.制图说明

本款采用少女原型制图,衣身加放松量12cm。

(1)后片制图说明如下。

① 后片胸围在原型胸围基础上减小0.5cm,袖窿深加深1cm。

② 后领宽加宽1.5cm,后领深不变,后肩宽减小1cm,使领围、肩宽状态合体。

③ 自后领中心点向下取总长做底摆辅助线,下摆展开3cm。

④ 自原型腰围线向下取10cm 确定腰围基础线,在腰围基础线上,侧缝基础线向内收1cm,连接胸围侧缝点并向下延长0.3cm(目的是与前腰围线顺接),腰围处起翘0.7cm。

⑤ 分别三等分腰围线和底摆线,三等分点为剪切展开位置。

(2)前片制图说明如下。

① 前片胸围在原型胸围基础上减小0.5cm,与后片保持相等。前袖窿深加深1.5cm,包含0.5cm 的袖窿浮余量。

② 前领宽加宽1.5cm,和后领宽相等,前领深加深0.5cm,肩宽和后片相等。

③ 前片腰围基础线比后片下落0.5cm,上衣前中线下垂量为1.5cm,在侧缝线基础上收进1cm,前、后上衣侧缝长度相等。

④ 下摆展开3cm,分别三等分腰围线和底摆线,三等分点为剪切展开位置。

(3)门襟贴边制图说明如下。

① 门襟贴边长12cm、宽2cm。

② 自前领深点向下1.5cm 确定第一粒扣位置,两粒扣间距6cm。

(4)袖子制图说明如下。

①袖山高取10cm,前袖山斜线等于前袖窿弧长,后袖山斜线等于后袖窿弧长,袖山斜线四等分点的垂直抬升量为1.3cm。

② 袖口尺寸为在袖肥基础上两侧各收进2cm,修正袖口弧线。

(5)领子制图说明:长方形罗纹领片宽6cm。

6.缝份加放

低腰运动连衣裙上衣缝份加放:侧缝线、肩线、袖窿线、腰围线、门襟开口缝份加放1~1.2cm;前、后领圈缝份加放0.6~0.8cm。

裙子缝份加放:侧缝线、腰围线缝份加放1~1.2cm;底摆双明线缉缝,明线宽2cm,缝份加放2.2~2.5cm。

门襟贴边缝份加放:门、里襟双折,折边处放缝3~3.2cm;领口处贴边加放0.6~0.8cm;其他部位加放1~1.2cm。

袖子缝份加放:袖口双明线缉缝,明线宽2cm,缝份加放2.2~2.5cm;其他部位缝份加放1~1.2cm。

领子缝份加放:装领线缝份加放0.6~0.8cm。

本款低腰运动连衣裙缝份加放如图4-59 所示,毛缝板如图4-60 所示。

图4-59 低腰运动连衣裙缝份加放

图4-60 低腰运动连衣裙毛缝板

思考与练习

1.分析影响儿童裙装结构设计的因素。

2.针对儿童体型特点,分别设计幼儿期、学童期和少年期儿童短裙各一条,绘制构图并加放缝份。

3.针对儿童体型特点,分别设计幼儿期、学童期和少年期儿童连衣裙各一条,绘制结构图并加放缝份。

绘图要求:构图严谨、规范,线条圆顺,标识准确,尺寸绘制准确,特殊符号使用正确,结构图与款式图相吻合,缝份加放正确,比例1∶5。
