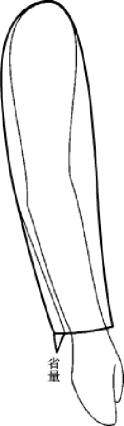

图3-39　手臂自然下垂时衣袖状态

（一）合体装袖结构设计

1.合体一片袖结构设计

人体手臂在自然下垂时不是垂直的，而是向前弯曲的，这就要求合体袖不仅要有袖子贴紧衣身的造型，还要利用肘省的结构处理，使衣袖与手臂自然弯曲相吻合。图3-39 所示是手臂自然下垂时衣袖的状态，由图中可以看出，人体穿着普通一片袖时手臂外侧出现多余的量，影响衣袖的合体性，把多余的量原封不动地折合成省，这是最简单的合体袖结构处理形式。图3-40 所示是在普通一片袖的基础上进行的袖口收省处理。

按照合体袖的造型结构要求，首先应选择足够的袖山高度，以保证衣袖与衣身贴体的造型状态和袖山所需的缩容量。因此在原型袖山高的基础上追加1～1.5cm（视儿童年龄和衣服的造型决定），重新修正袖山曲线。原袖中线在袖口处的点向前袖缝偏移1～1.5cm（较小幼儿偏移1cm，学童偏移1.5cm），以此为界确定前后袖口尺寸。省在后袖口处，省量为制成尺寸-后袖口尺寸。

将袖口省转移至袖肘处，形成袖肘省，如图3-41 所示。图中省量为前袖缝线和后袖缝线之差。

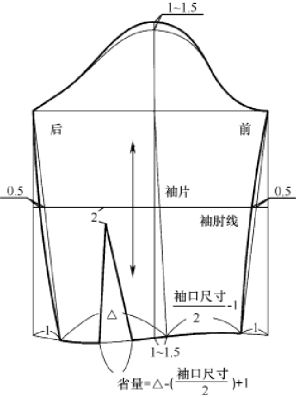

图3-40　合体一片袖的袖口收省

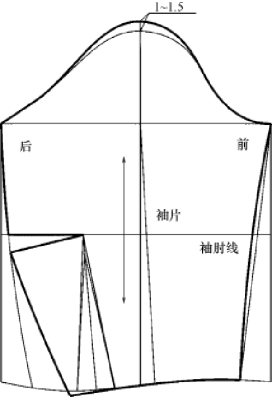

图3-41　合体一片袖的袖肘收省

2.合体两片袖结构设计

收省一片袖是针对合体要求而设计的，但从平面到立体造型原理上考虑，分割比加省更能达到理想的造型效果，因此两片袖结构比一片袖结构造型更美观。西装袖属于典型的合体两片袖结构，主要应用在较大儿童的夹克、外套、大衣等服装中。

影响两片袖结构设计的主要因素包括袖山高、袖肥、袖山斜线、袖窿弧长等。

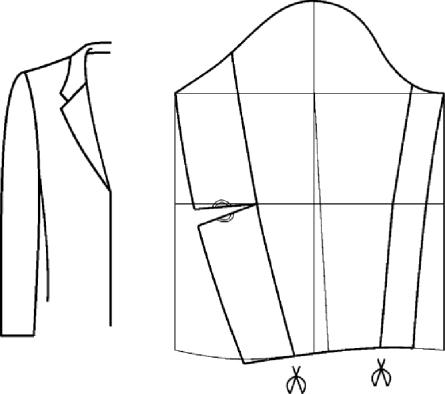

在合体两片袖的结构设计中，利用两片袖的结构原理，通过互补的方法设计大小袖的结构。所谓大小袖的互补方法，就是先要在基本纸样的基础上，找出大袖片和小袖片的两条公共边线，这两条公共边线应符合手臂自然弯曲的要求，然后以该线为界，大袖片增加的部分在对应的小袖片中减掉，而产生最终的大、小袖片。但互补量的大小对袖子的塑型有所影响，一般互补量越大，加工越困难，但立体造型明显。相反，则加工容易，则立体效果差。通常前袖互补量大于后袖互补量，其主要原因是，袖子的前部尽可能使结构线隐蔽，以取得前片较完整的立体效果。在儿童服装中，互补量一般较小，以增加穿着的舒适性，如图3-42 所示。

图3-42　合体两片袖的结构设计原理

儿童合体两片袖，袖口有假开口与无假开口两种形式。

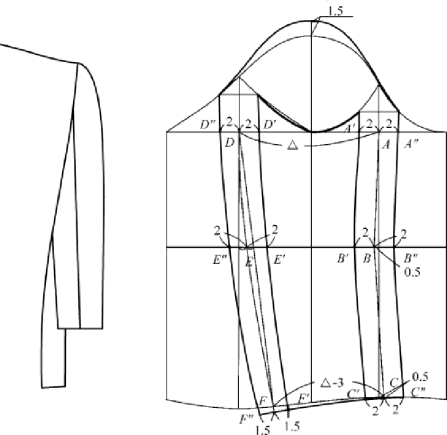

（1）袖口有假开口的合体两片袖：有假开口的合体两片袖如图3-43 所示。图中，袖山高在原型袖山高的基础上增加1.5cm，以保证合适的造型状态和缩容量。儿童年龄越小，袖山弧线和袖窿曲线的长度差就越小。互补量根据儿童年龄的不同而不同，年龄接近成人的儿童互补量接近成人（3cm）。袖口尺寸根据袖宽尺寸设计，在基础上根据款式需要调整数值。袖口假开口长度根据儿童年龄确定，取值范围长4～8cm，宽2～3cm。

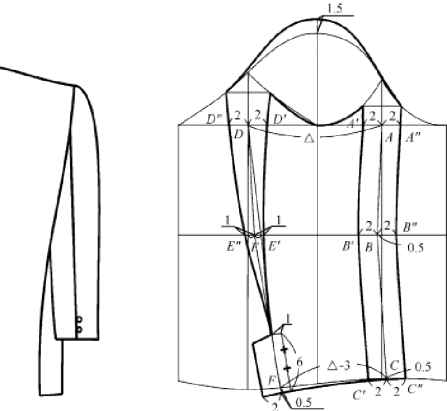

图3-43　袖口有假开口的合体两片袖结构

（2）袖口无假开口的西装袖：袖口无假开口的合体两片袖，除袖口处制图方法和上图不同外，其他制图方法相同，如图3-44 所示。

图3-44　袖口无假开口的合体两片袖结构

（二）宽松装袖结构设计

1.普通直身袖结构设计

普通直身袖是在原型袖的基础上直接收窄袖口所形成。因袖口较宽，袖身宽松，因此可以不考虑肘部的弯曲，袖口宽度可根据款式和年龄需要进行调整，如图3-45 所示。

图3-45　普通直身袖结构设计图

在原型袖制图中，前袖山斜线为前袖窿弧长+0.5cm，后袖山斜线为后袖窿弧长+1cm。实际制图中，袖窿弧长的调节数可以进行调整，因为调节数决定袖山弧线的缩缝量。面料厚，缩缝量大，则调节数应略大。面料薄，则缩缝量小，调节数也应该略小。袖山高度也可以变化，较合体的直身袖袖山高较高，宽松直身袖袖山高较低。

直身袖的袖长也需要根据款式进行变化，袖口大小依据人体同部位的手臂围度加上放松量而设计，但也要考虑袖口处的造型。袖口线如果设计成直线，在缝合袖缝后，袖口线会有凹陷，按结构的平衡，应调整袖口线为弧线，或调整袖缝线为弧线，如图3-46 所示。

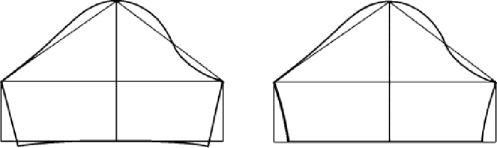

图3-46　短袖直身袖袖口线和袖缝线的调整(www.daowen.com)

2.喇叭袖

喇叭袖是从袖山到袖口呈喇叭状自然展开的袖型，具有自由、随意、飘逸的特点。常用喇叭袖有以下三种。

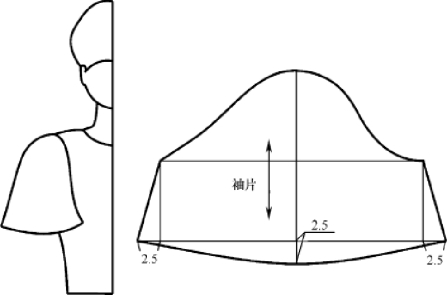

（1）小喇叭袖：当袖摆增加较少，不足以影响袖山结构时，可直接在袖摆处展宽一定的量，如图3-47 所示。

图3-47　小喇叭袖结构设计

（2）大喇叭袖：当袖摆增加较大时，袖摆处形成一定量均匀的波形褶，这时需在袖身处进行剪切加量处理，如图3-48 所示。从图示上可以看到袖摆量的增加与袖山高、袖山曲线有一定的关系，袖摆量增加越多，袖身的宽松程度越大；袖山越低，袖山曲线也就越趋于平缓。

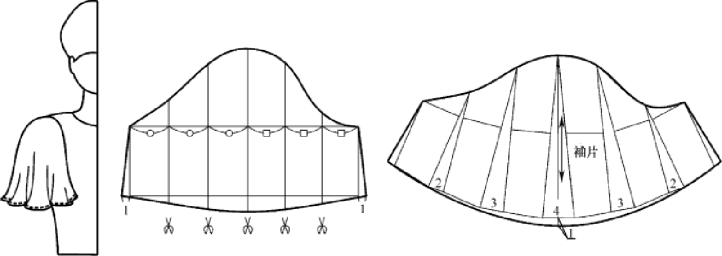

图3-48　大喇叭袖结构设计

（3）褶量不均匀分布喇叭袖：当袖山部分结构合适，袖身部分设计成褶量不均匀分布时，需要将褶量在袖宽进行均匀分配，然后对袖身进行剪切加量处理，如图3-49 所示。

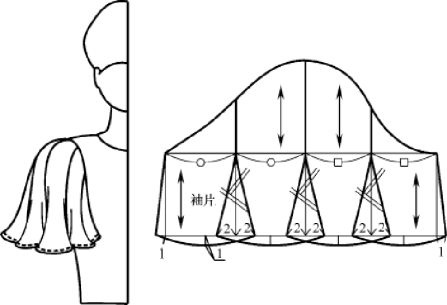

图3-49　褶量不均匀分布喇叭袖结构设计

3.泡泡袖

泡泡袖指在袖山处抽碎褶而蓬起呈泡泡状的袖型，广泛应用在各类女童服装中，款式及结构设计如图3-50 所示。

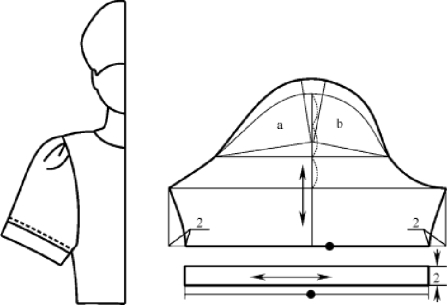

图3-50　泡泡袖的款式及结构设计

由图可看出在原型袖基础上进行制图，根据款式，把原型袖山高进行了横向切割，并对切割的袖山沿袖山线切割成a、b 两部分；分别逆时针和顺时针旋转a、b 两部分，使袖顶部到切展止点形成“V”字形张角；修正袖山弧线，完成袖山褶量的设计。

在以上制图过程中有两个可选择的设计量，一是切展所形成的“V”字形张角，张角越大，袖山褶量就越多，袖山的外隆起度越明显；反之，褶量越少，袖山造型越趋于平缓。二是切展的深度，切展越深，袖山造型隆起的部分越靠近袖口，反之越接近袖山头。当切展位置位于袖肥线上时（图3-51），那么袖下缝缝合后，袖缝附近的袖山弧线就会形成图3-52 中所示的a 曲线的状态，不易与袖窿曲线接合，产生不合理的皱纹，因此，这种情况需要对前后袖山弧线进行适当修正，如图3-52 中虚线所示，缝合线的状态如图3-52 中的虚线b。

图3-51　泡泡袖袖山弧线分析

图3-52　泡泡袖缝合后袖山弧线状态分析

4.灯笼袖

灯笼袖指肩部隆起、袖口收缩、整体袖身宽松，呈灯笼形鼓起的袖子。

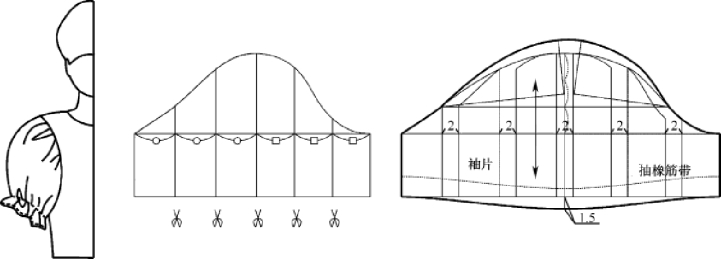

灯笼袖为袖长在肩端点和肘点之间的短袖，肩部隆起，袖口处抽橡筋带自然收缩，适合各个年龄段的女童穿着，款式及结构设计如图3-53 所示。

图3-53　灯笼袖的款式及结构设计

该图在原型袖基础上进行制图，首先对袖肥进行了均匀剪切加量处理，褶量几乎分布在整个袖山处；其次对袖山进行了外隆起度的设计，继续增加了袖山处的抽褶量，袖山高度也有所增加，符合袖山头隆起的造型。

5.衬衫袖

衬衫袖是一片式长袖，是在袖口处装有袖克夫的袖型，在男女儿童单衬衫、棉衬衫、休闲上衣、风衣等款式中应用非常广泛。图3-54 所示是典型的男童休闲衬衫袖型，袖长适中，绱袖克夫，袖克夫宽6cm，有袖衩及两个褶。

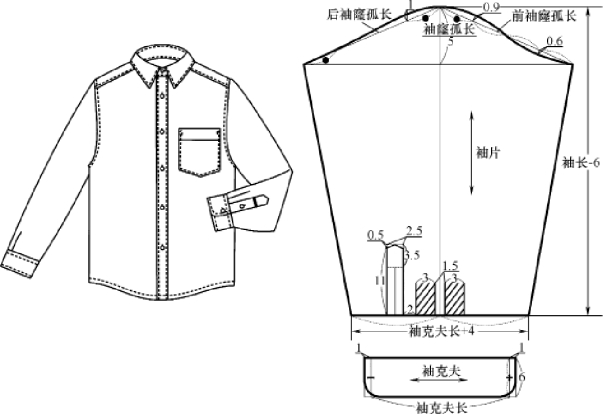

图3-54　男童休闲衬衫袖型及结构设计

该制图中，依据袖窿弧长采用比例法进行制图，袖山高采用袖窿弧长的，前后袖山斜线长分别采用前袖窿弧长和后袖窿弧长；采用成人男衬衫的袖衩形式，袖衩长根据年龄进行调整。根据款式，袖中线前后各有一个褶，褶宽3cm。
