Step1.引入连杆3。单击功能选项卡区域中的“装配”按钮，打开名为rod_3.prt的零件。

Step2.移动连杆2至合适位置。将其从图2.3.26中的位置1平移到图2.3.27中的位置2后再次单击左键。

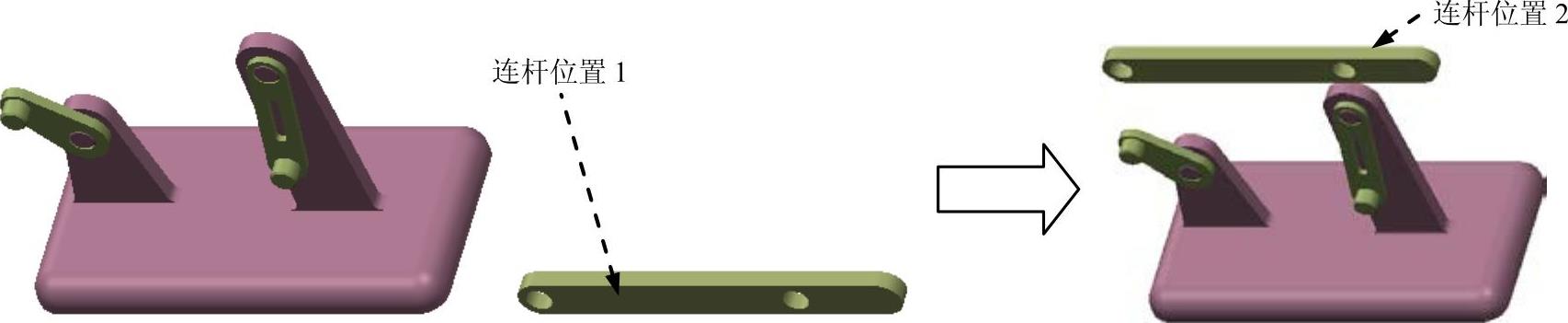

图2.3.26 位置1图2.3.27位置2

Step3.创建连杆3和连杆1之间的“销（Pin）”连接1。

（1）在“元件放置”操控板的机械连接约束列表中选择选项。

（2）单击按钮，选取图2.3.28中的两条轴线为约束参考，此时界面如图2.3.29所示。

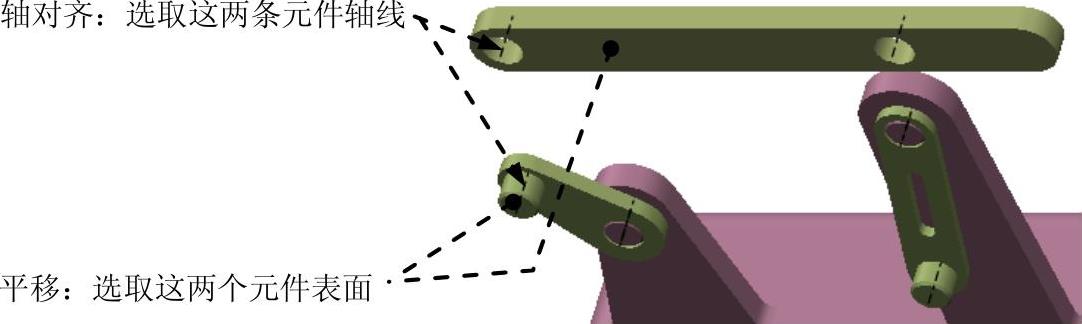

图2.3.28 创建“销（Pin）”连接1

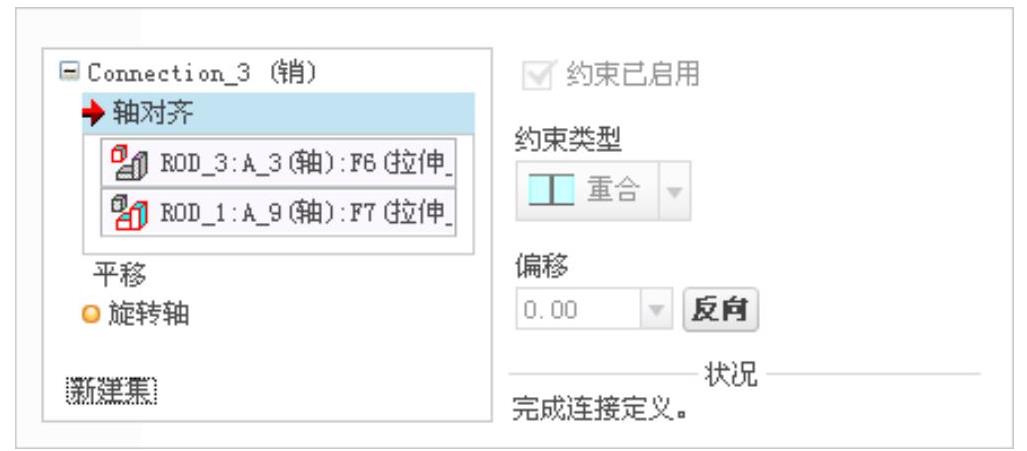

图2.3.29 “放置”界面（一）

（3）选取图2.3.28中的两个平面为约束的参考，此时界面如图2.3.30所示。

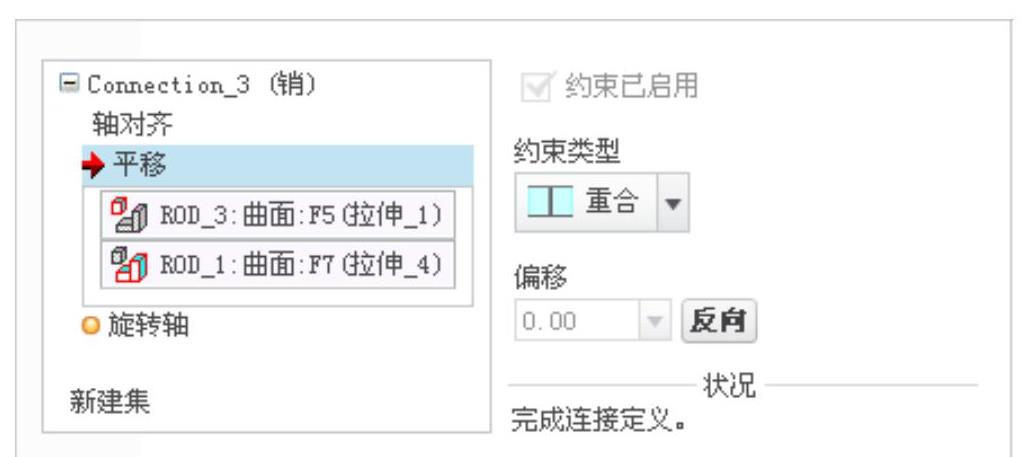

图2.3.30 “放置”界面（二）(www.daowen.com)

Step4.创建连杆3和连杆2之间的“销（Pin）”连接2。

（1）在界面下方单击“新建集”字符，在“元件放置”操控板的机械连接约束列表中选择选项。

（2）选取图2.3.31中的两条轴线为约束参考，此时界面如图2.3.32所示。

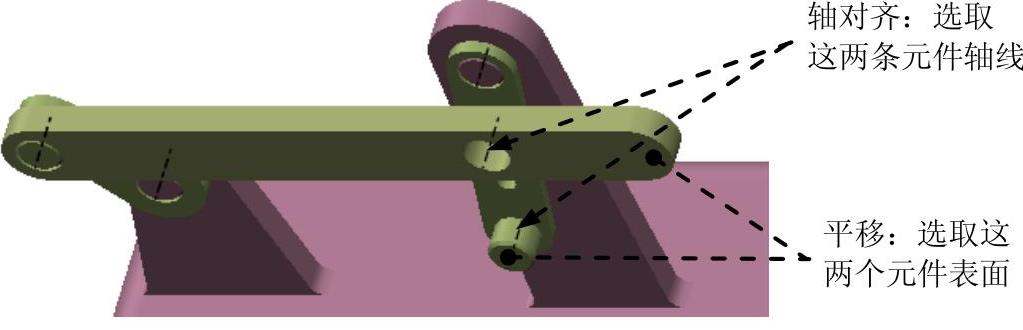

图2.3.31 创建“销（Pin）”连接2

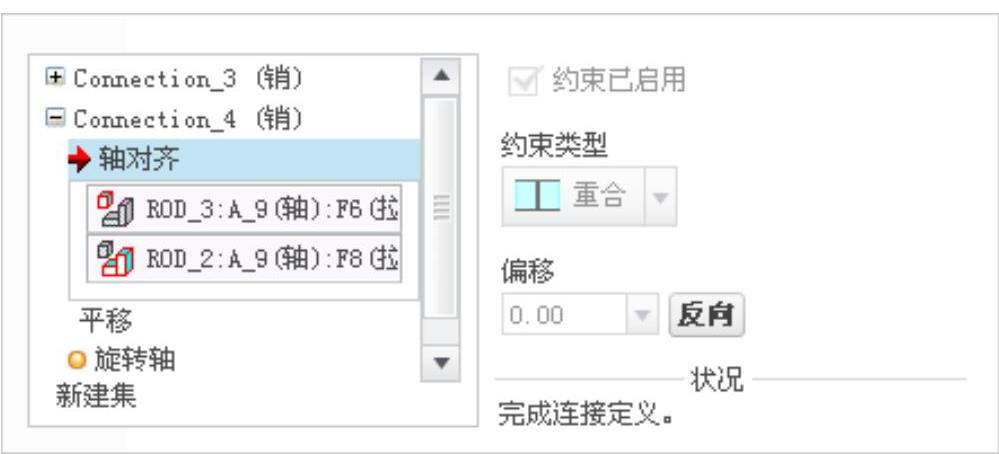

图2.3.32 “放置”界面（一）

（3）选取图2.3.31中的两个平面为约束的参考，此时界面如图2.3.33所示。

Step5.单击操控板中的按钮，完成“销（Pin）”连接的创建与连杆3的放置，如图2.3.34所示。

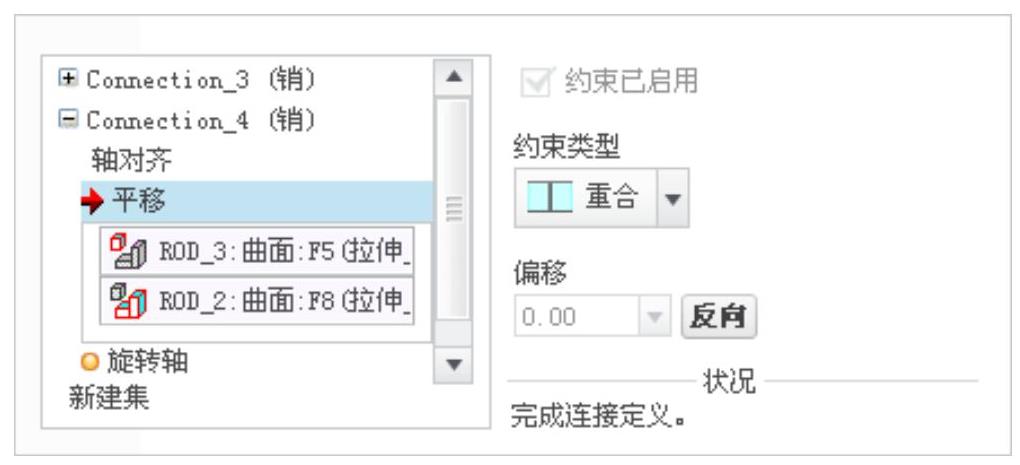

图2.3.33 “放置”界面（二）

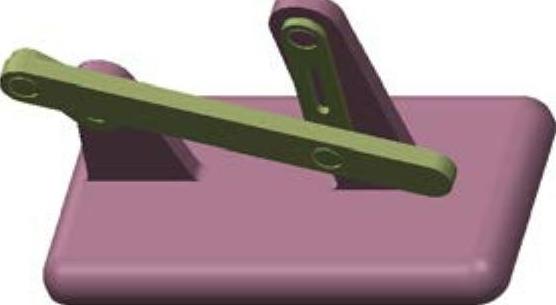

图2.3.34 完成连杆3的放置
