Step1.引入连杆1。单击功能选项卡区域中的“组装”按钮，打开名为rod_1.prt的零件，此时出现“元件放置”操控板。

说明：第二个零件引入后，可能与第一个零件相距较远，或者其方向和方位不便于进行约束放置，此时需要将零件移动到合适的位置以便添加约束。

Step2.移动连杆1至合适位置。

（1）在元件放置操控板中单击按钮，系统弹出图2.3.9所示的“移动”界面。

（2）在下拉列表中选择选项。

（3）选取运动参考。在“移动”界面中选中单选项（在视图平面中移动元件）。

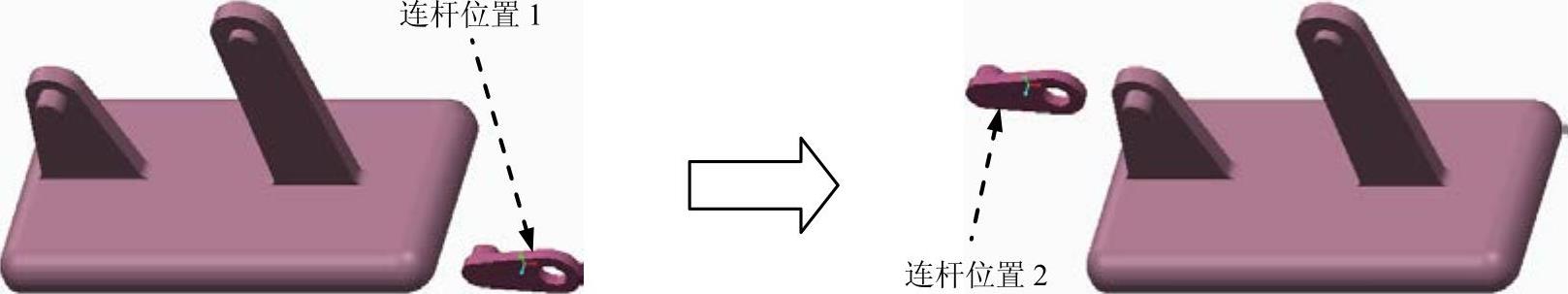

（4）在绘图区单击左键并移动鼠标，可看到连杆1随着鼠标的移动而平移，将其从图2.3.10中的位置1平移到图2.3.11中的位置2后，再次单击左键。

图2.3.9 “移动”界面

图2.3.10 位置1 图2.3.11 位置2

说明：

● 在“移动”界面的下拉列表中选择选项，可以旋转模型。

● 在“元件放置”操控板中单击按钮，显示拖动轴系，拖动轴系中的轴或平面可以移动、旋转模型。

● 放置元件时，在不打开界面的前提下，可以使用快捷键平移和旋转要装配的元件，具体方法是：先同时按住Ctrl键和Shift键，按住鼠标右键并拖动光标可以平移模型，按住鼠标左键并拖动光标可以在视图平面内旋转模型，按住鼠标中键并拖动光标可以全方位旋转模型。

● 在元件放置操控板中，单击按钮即可打开一个包含要装配元件的辅助窗口（再次单击按钮即可关闭辅助窗口），如图2.3.12所示。在此窗口中可单独对要装入的元件进行缩放、旋转和平移，这样就可以将要装配的元件调整到方便选取装配约束参考的位置，也可以直接在辅助窗口中选取约束参考。

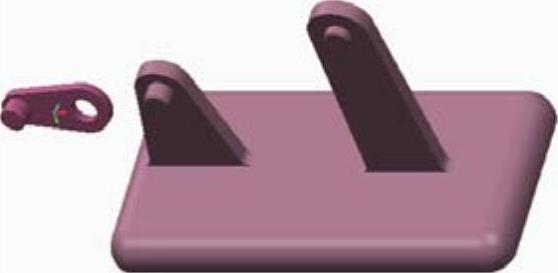

（5）调整连杆1的位置，将连杆1旋转到图2.3.13所示的方位。

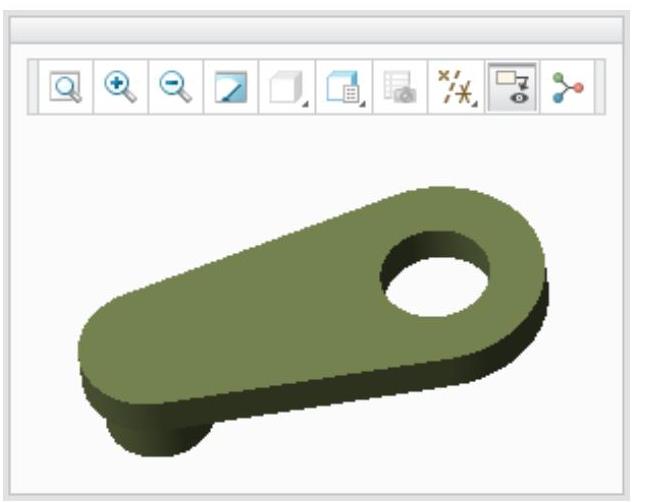

图2.3.12 辅助窗口

图2.3.13 旋转连杆1(www.daowen.com)

Step3.创建连杆1和基座之间的“销（Pin）”连接。

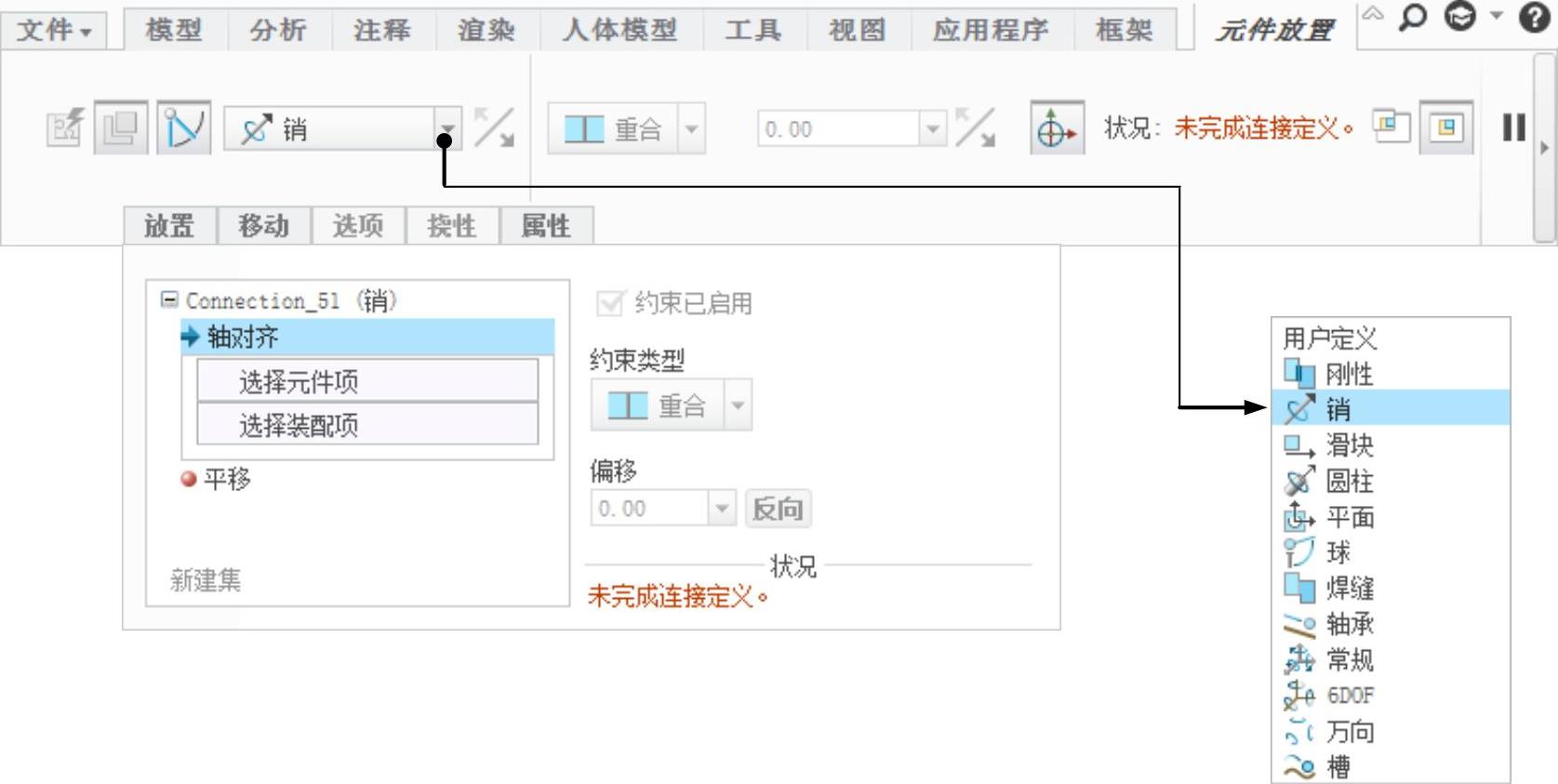

（1）在“元件放置”操控板的机械连接约束列表中选择选项，如图2.3.14所示。

图2.3.14 “元件放置”操控板

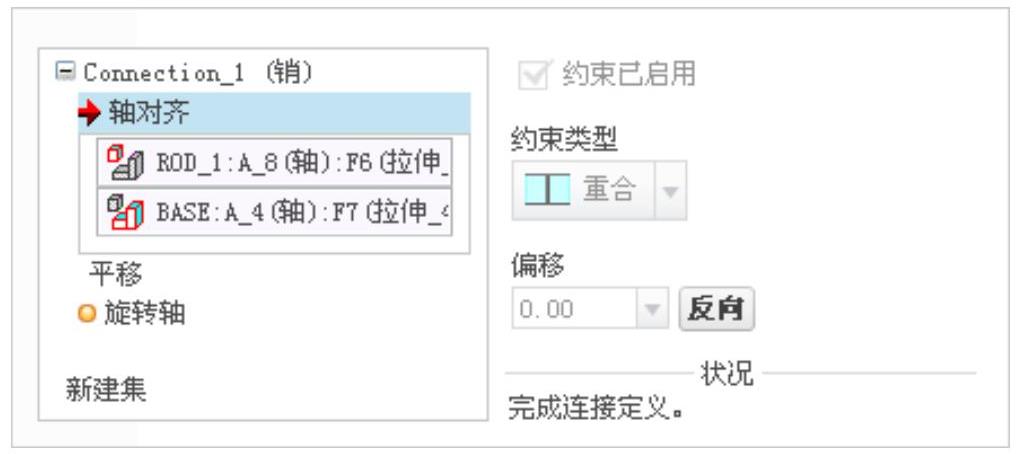

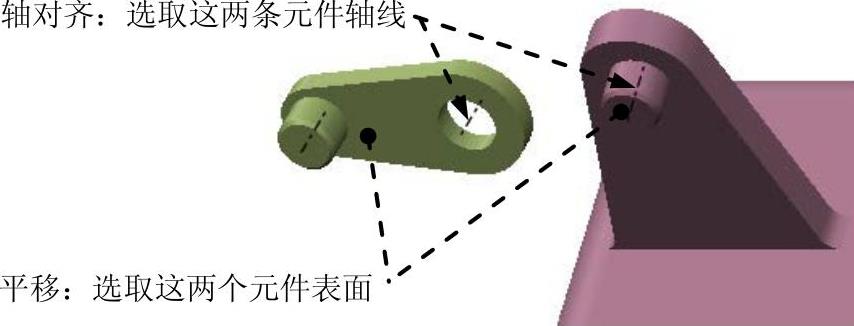

（2）定义“轴对齐”约束。单击操控板中的按钮，分别选取图2.3.15中的两条轴线（连杆1中孔的中心轴线和基座左侧安装轴的中心轴线）为约束参考，此时界面如图2.3.16所示。

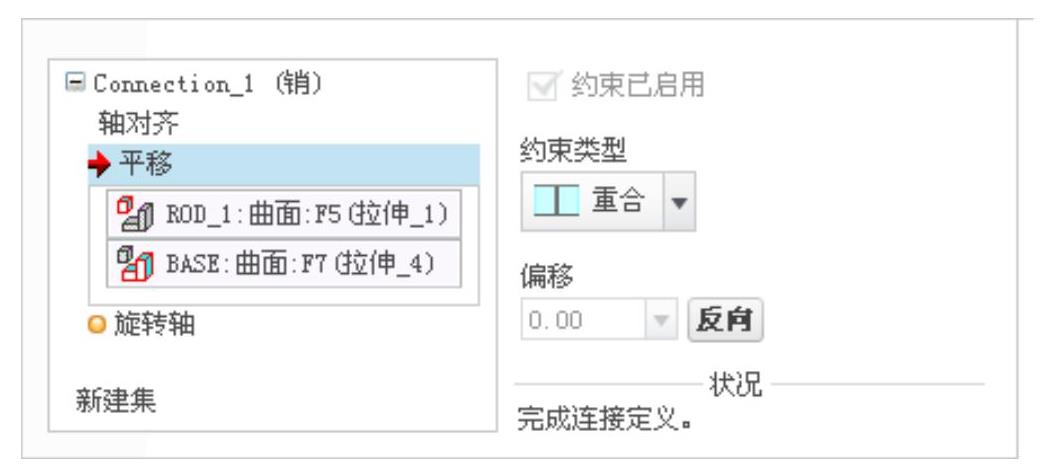

（3）定义“平移”约束。分别选取图2.3.15中的两个平面为约束的参考，以限制连杆在安装轴上的平移自由度，此时界面如图2.3.17所示。

图2.3.15 创建“销（Pin）”连接

图2.3.16 “放置”界面（一）

图2.3.17 “放置”界面（二）

说明：

● 如果约束参考选择错误，可以先单击操控板中的或，在下方的约束参考文本框中单击要替换的对象，重新选取即可。也可以右击要修改的对象，选择“移除”命令将其移除。

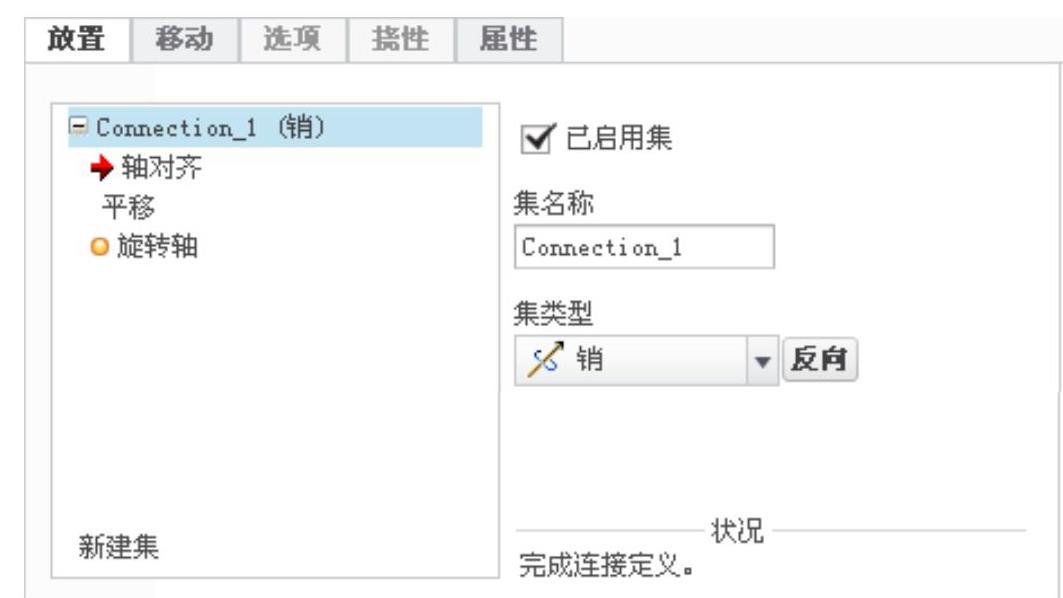

● 单击界面中的“Connection_1（销）”，可以修改连接的名称、反转连接方向以及更改连接类型，如图2.3.18所示。

图2.3.18 “放置”界面（三）

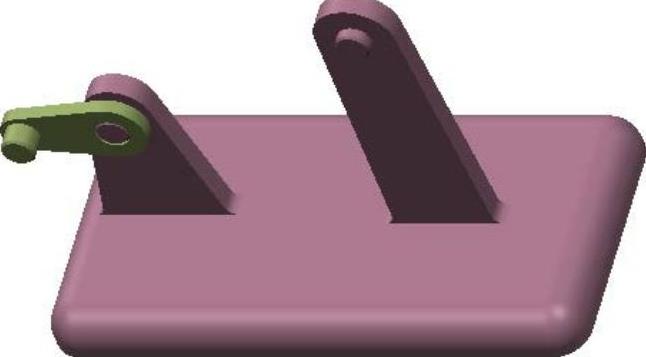

Step4.单击操控板中的按钮，完成“销（Pin）”连接的创建与连杆1的放置，如图2.3.19所示。

图2.3.19 完成连杆1的放置
