如何增加基座零件：Stage 2 优化设计

Step1.引入基座零件。

（1）单击功能选项卡区域（图2.3.5）中的“组装”按钮（或单击按钮），在弹出的菜单中选择选项，如图2.3.6所示。

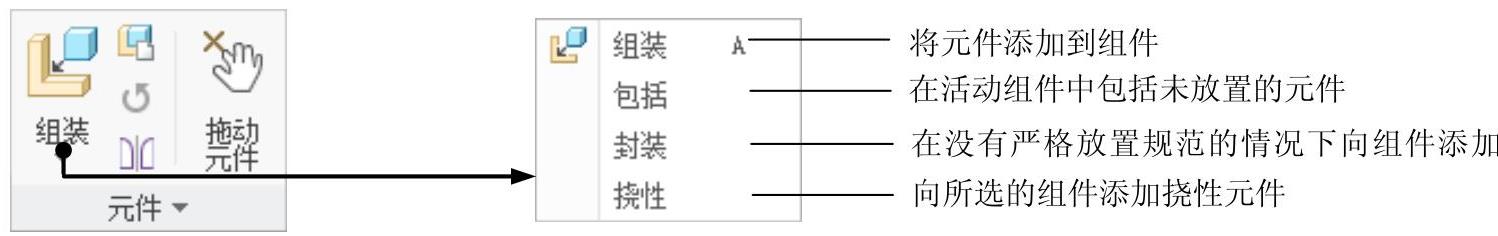

图2.3.5 “元件”区域 图2.3.6 “组装”子菜单

区域及菜单的命令说明如下。

● ：将已有的元件（零件、子装配件或骨架模型）装配到装配环境中。用“元件放置”对话框，可将元件完整地约束在装配件中。

● （创建）：选择此命令，可在装配环境中创建不同类型的元件：零件、子装配件、骨架模型及主体项目，也可创建一个空元件。

● （重复）：使用现有的约束信息在装配中添加一个当前选中零件的新实例，但是当选中零件以“默认”或“固定”约束定位时无法使用此功能。

● ：选择此命令可将元件不加装配约束地放置在装配环境中，它是一种非参数形式的元件装配。

● ：选择此命令，可在活动组件中包括未放置的元件。

● ：选择此命令可以向所选的组件添加挠性元件（如弹簧）。

（2）此时系统弹出文件“打开”对话框，选择基座零件模型文件base.prt，然后单击按钮。此时系统弹出“元件放置”操控板，并在图形区中显示图2.3.7所示的模型。(https://www.daowen.com)

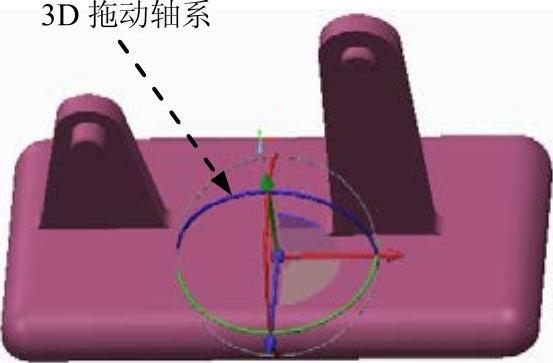

图2.3.7 引入基座零件

Step2.完全约束放置基座零件。

（1）在图2.3.8所示的“元件放置”操控板中单击按钮，隐藏图2.3.7所示的3D拖动轴系。

（2）单击按钮，在下拉列表中选择选项，将元件按默认放置，此时操控板中显示的信息为，说明零件已经完全约束放置；单击操控板中的按钮。

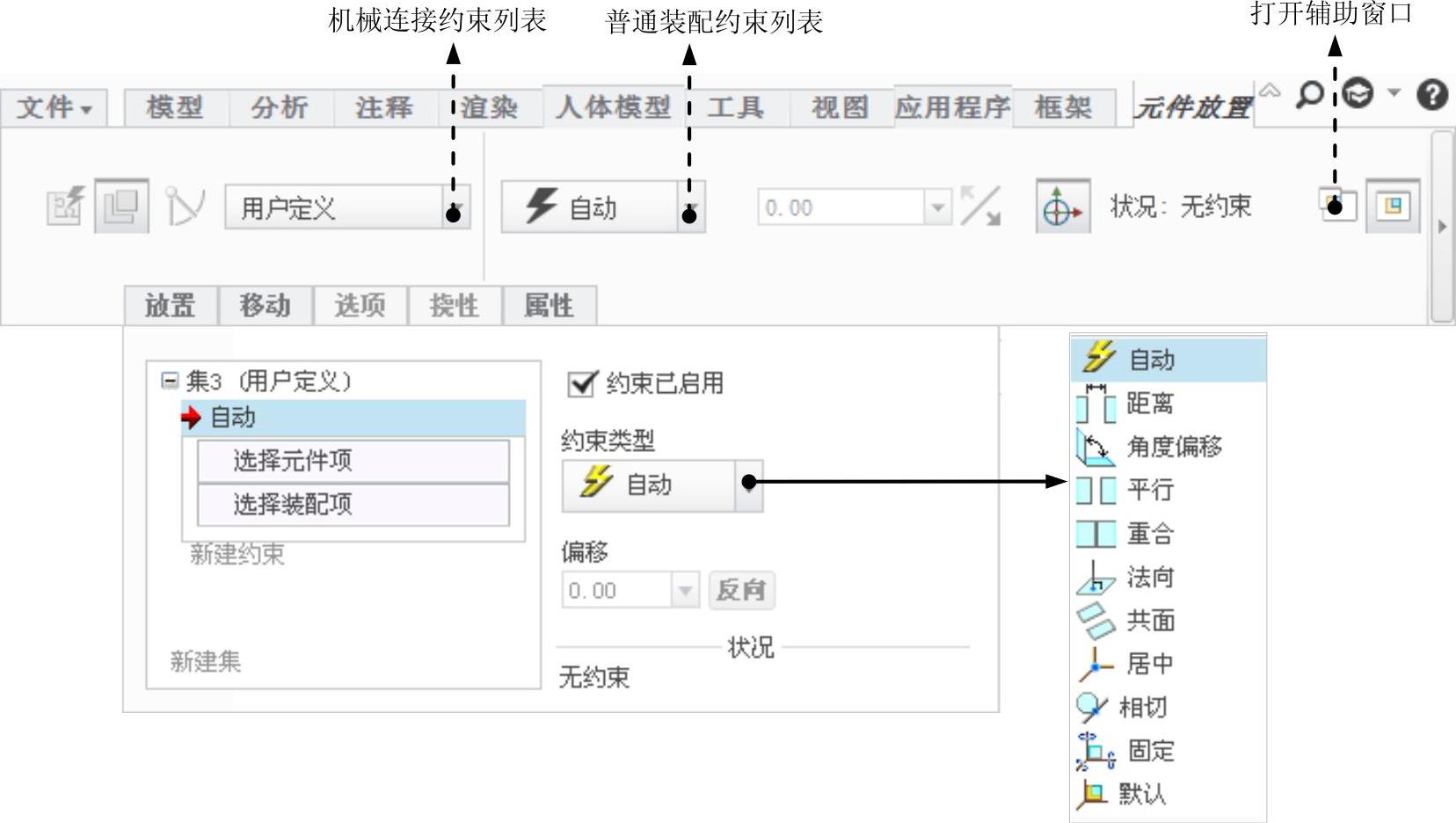

图2.3.8 “元件放置”操控板

说明：

● 由于基座零件在机构中是一个固定的主体，所以这里添加约束（零件坐标系与装配坐标系重合）使其固定即可。

● Step2中的约束也可以直接在图2.3.8所示的普通装配约束列表中直接选取。

● 在默认情况下，区域显示的是普通装配约束列表，如果在机械连接约束列表中选择一种连接，则区域的显示将会发生变化。
