综合气动回路设计实验优化方案

1.实验目的

加深理解气压传动的基本知识与理论,进一步熟悉工业控制系统设计。

2.实验器材

(1)单动气压缸。

(2)单向节流阀Q1-10B。

(3)二位五通电磁换向阀25E-10B。

(4)行程阀。

(5)气压泵QB-6一台。

(6)溢流阀Y-25B。

(7)手控启动阀。

(8)灌装工作台

(9)容器。(www.daowen.com)

3.实验步骤

如图7.22所示为某种气控液体定量灌装系统的工作原理图。该系统可实现液体的自动定量灌装。该生产线可看成由以下三个步骤来完成。

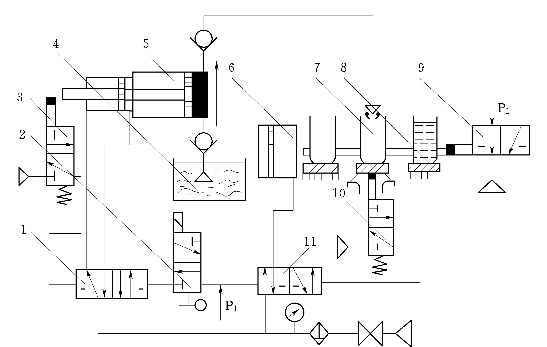

图7.22 气控液体定量灌装系统

1、11—二位五通阀;2—手控启动阀;3、9、10—行程阀;4—液池;5—气缸定量泵;6—推出气缸;7—容器;8—灌装工作台

(1)打开气动阀2,阀1换至右位工作,气缸定量泵5的活塞杆向左移动,吸入液体。这个过程完成吸液。

(2)待泵内吸入适量液体时,活塞杆左端触动行程阀3工作,向阀1发出复位信号,气缸定量泵5活塞杆向右移动,将液体压出并注入容器7中,完成灌装。

(3)当容器7中的液体装到位时,液体重力使灌装工作台下沉触动行程阀10并开始工作,使阀11左位工作,推出气缸6的活塞右移,将灌装好的容器推出,同时推入下一个空容器。被推出的容器触动行程阀9工作,产生信号P1使阀11换向,推出气缸左移至原位,最后完成换容器动作。

上述三个动作往复进行,使灌装连续不断。在气缸定量泵5的前后端分别安装了一个单向阀,当泵5吸液时上面的单向阀关闭,压液时下面的单向阀关闭。

4.实验报告

掌握气控液体定量灌装系统的工作原理。
