1.实验目的
（1）熟悉气动基本回路。
（2）掌握气动基本回路的连接、调试和测量。
2.实验内容
（1）方向控制回路。
1）实验要求。
画出气动方向控制回路，如图7.17所示。

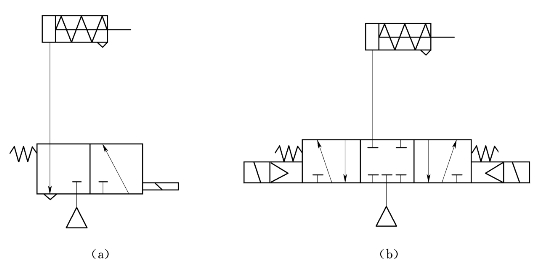

图7.17 气动方向控制回路
（a）二位三通换向阀；（b）三位五通换向阀
2）实验器材。
•气压泵一台。
•气动二位三通换向阀一只。
•气动三位五通换向阀一只。
•单出杆气缸一个。
•若干压力软管。
•液压气动实验平台。
3）气动回路的连接。
•关掉气压泵，使系统不带压力。
•将所需要的气动元件安装在实验台上。
•根据气动回路图7.17所示，使用压力软管连接各个元件。
•确保重物已从气压缸上卸下。
4）实验步骤。
•检查所连接的回路。
•确保元件与软管连接正确。
•启动气压泵。
•利用换向阀的换向功能使活塞进行往复运动，观察换向阀的换向功能。
•关掉气压泵。
5）实验报告。
•实验用气压泵、阀等元器件的名称、性能。
•试说明气动换向回路换向阀的调整方法及其调控原理。
•叙述气动换向回路的工作原理。
（2）调速回路。
1）实验要求。
画出双向调速回路图，如图7.18所示。
图7.18 单作用气缸速度控制回路
2）实验器材。
•二位三通电磁换向阀一个。
•单向阀两个。
•单向节流阀两个。
•单出杆气缸一个。
•测量软管两个。
•液压气动实验平台。
3）气动回路的连接。
•关掉气压泵，使系统不带压力。
•将所需要的气动元件安装在实验台上。
•参照气动回路图7.18所示，使用压力软管连接各个元件。
•确保重物已被从气压缸上卸下。
4）实验步骤。
•按照图7.18所示连接回路，检查元件与软管是否连接正确。
•启动气压泵。
•通过改变两个节流阀的设置参数，观察气缸左右移动的速度的变化。
•记录下不同参数下，气缸移动的速度，填写实验报告。
•最后关闭气压泵。
5）实验报告。
•叙述速度控制回路的原理。
•换用带消声器的节流阀，观察回路的变化。
（3）安全保护和操作回路。
1）实验要求。(www.daowen.com)
画出过载保护回路的回路图，掌握过载保护回路的工作原理，如图7.19所示。
2）实验器材。
•二位三通手动换向阀一个。
•二位五通双气控换向阀一个。
•顺序阀一个。
•梭阀一个。
图7.19 过载保护回路
a—二位三通手动换向阀；b—二位五通双气控换向阀；c—顺序阀；d—梭阀；e—二位二通行程换向阀
•二位二通行程换向阀。
•单出杆气缸一个。
•若干连接软管。
•液压气动实验平台。
3）气动回路的连接。
•关掉气压泵，使系统不带压力。
•将所需要的气动元件安装在实验台上。
•参照气动回路图7.19所示，用压力软管连接各个元件。
•确保重物已从气压缸上卸下。
4）实验步骤。
•检查所连接的回路，确保元件与软管连接正确。
•启动气压泵。
•按下手动二位三通换向阀，观察过载保护回路的工作过程。
•改变顺序阀的调定压力，观察其与过载量的关系。
•关闭气压泵。
5）实验报告。
了解互锁回路的工作原理，如图7.20所示。
（4）延时回路。
1）实验要求。
•用手动二位三通手动阀、二位四通阀、气容画出延时控制回路。
•掌握延时控制回路的工作原理。
如图7.21所示的延时控制回路，按下二位三通手动阀，压缩气体经单向节流阀向气容充气，经气容延时后，才推动气缸向外伸出。
图7.20 互锁回路
a、b、c—梭阀；d、e、f—二位五通换向阀；g、h、l—二位三通换向阀
图7.21 延时控制回路
2）实验器材。
•二位三通手动阀一个。
•二位四通阀一个。
•单向阀一个。
•节流阀一个。
•气容一个。
•单出杆气缸一个。
•若干连接软管。
•液压气动实验平台。
3）气动回路的连接。
•卸压后，关掉气压泵。
•将所需要的气动元件安装在实验台上。
•根据图7.21所示的气动回路，使用压力软管连接各个元件。
•确保重物已从气压缸上卸下。
4）实验步骤。
•检查所连接的回路，确保元件与软管连接正确。
•启动气压泵。
•按下手动按钮阀，观察一定时间后，换向阀换向。
•调节节流阀的开口，观察其开口大小与换向时间的关系。
•关闭气压泵。
5）实验报告。
•用手动二位三通手动阀、二位四通阀、气容画出延时控制回路。
•叙述延时控制的工作原理。
