1.实验目的

掌握差动回路特点和工作原理。

2.实验要求

活塞在伸出时，液压油从有杆腔流到无杆腔，画出差动回路原理图。

（4）启动液压泵。

（5）调试溢流阀，将压力调至75kgf/cm2，然后用锁紧螺母将溢流阀锁紧。

（6）打开节流阀，使被试泵的压力为零（或接近零），测出此时的空载流量。

（7）逐渐缩小节流阀的通流截面，测出对应不同压力时流过流量计10L所用的时间ti；将数据全部记录在实验报告中，如表7.1所示。

（8）关掉液压泵。

6.实验报告

（1）被试泵在不同工作压力Pi下的实际流量测定后，得出其流量—压力特性曲线Q=fi（P）。被试泵的不同压力可通过调节节流阀来获得。不同压力下的流量用测定对应流过流量计液体体积V和所用的时间t来确定（V取10L）。

3.实验器材

（1）调速阀一个。

（2）二位四通换向阀一个。

（3）三位四通换向阀一个。

（4）背压阀一个。

（5）压力表一个。

（6）分配接头一个。

（7）测量软管两个，若干压力软管。(www.daowen.com)

（8）QCS003教学液压实验台。

4.液压回路连接

连接好液压回路，如图7.11所示。

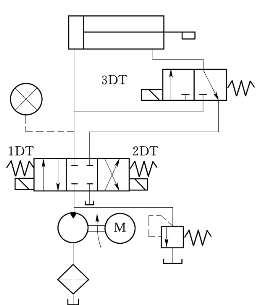

图7.11　液压差动回路

（1）关掉液压泵，使系统不带压力。

（2）将所需要的液压元件安装在实验台上。

（3）参照图7.11所示，使用压力软管连接各个元件。

（4）确保重物已卸载。

5.实验步骤

（1）检查所连接的回路，确保元件与软管连接正确。

（2）启动液压泵。

（3）按下电磁阀1DT后，测量并记录下液压缸伸出运动过程和伸出到头时的压力Pe1和Pe2，测量并记录下液压缸伸出时所用的时间。

（4）按下电磁阀2DT后测量并记录下液压缸返回运动过程和返回到头时的压力Pe1和Pe2，测量并记录下液压缸返回时所用的时间。

（5）在按下电磁阀3DT后，重复上述实验步骤（3）、（4）。

6.实验报告

数值计算结果填入表7.2所示里并画出速度特性曲线。

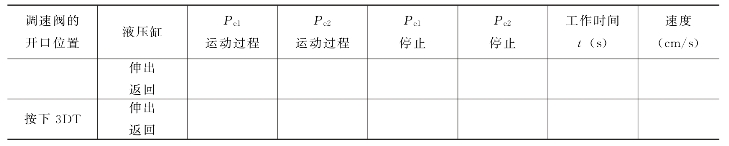

表7.2　实验数据表
