串电阻减压启动和反接制动电动机电路。

1.实验目的

（1）了解速度继电器和中间继电器的结构和工作原理。

（2）加深对串联电阻减压启动原理的了解，并掌握反接制动的原理。

2.实验原理

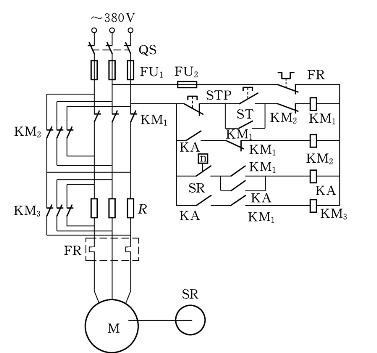

图7.3　串电阻减压启动和反接制动电动机电路

如图7.3所示，按启动按钮ST，KM1线圈通电，KM1自锁闭合，KM1连锁常闭触头断开，KM1主触头闭合，电动机M减压启动。当转速n>100r/min时，速度继电器SR常开触头闭合。由于KM1也为闭合状态，KA中间继电器通电，这时，KA自锁触头闭合，KA另一组常开辅助触头闭合，为KM2线圈做好通电准备。由于KA闭合，KM3线圈通电，短接电阻R，电动机M进入全压运行。当需要停机时，按停机按钮STP，KM1线圈断电，所有常开触头都断开。此时，电动机M仍处于惯性运行状态。KM1辅助触头断开，KM3线圈也断电，使KM3主触头断开，电阻R又串入主电路。由于KM1常闭连锁触头闭合，KM2线圈通电，电动机反接制动。等电动机M转速迅速降到n<100r/min时，SR断开，此时，中间继电器KA线圈断电，使KM2线圈也断电，电动机M制动停机。

3.实验器材

（1）7.5kW的小型交流电动机一台。

（2）交流接触器三个。

（3）速度继电器、中间继电器各一个。

（4）CN45型小型熔断器。(www.daowen.com)

（5）若干个按钮。

（6）MF-500型万用表一个。

（7）电工工具一套。

（8）导线若干。

4.实验步骤

（1）按图7.3所示的线路图进行接线，先接主电路，然后接控制电路，注意交流接触器KM的触头保持常开。

（2）检查控制线路是否正确，按顺序依次接通实验台上的漏电保护开关，控制自动开关及负荷开关QS。

（3）操作启动按钮ST，观察电动机转速的变化，如出现故障拉开QS，用万用表自行检查排除。

（4）按启动按钮ST，KM1线圈通电，KM1自锁闭合，KM1连锁常闭触头断开，KM1主触头闭合，电动机M减压启动。

（5）按停机按钮STP，KM1线圈断电，所有常开触头都断开，观察电动机M仍处于惯性运行状态。

5.实验报告

（1）叙述速度继电器和中间继电器的结构和工作原理。

（2）叙述对串联电阻减压启动原理和反接制动的原理。
