【摘要】:图7.2定子绕组串联电阻减压启动电动机电路按钮两个。按下按钮ST,观察接触器线圈的动作,KM1得电吸合,电动机M串入电阻减压启动。调节时间继电器的延时长短,观察延时长短对启动过程影响。
1.实验目的
(1)了解时间继电器的工作原理及其延时时间的调整。
(2)掌握定子绕组串联电阻降压启动的工作原理和接线方法。
(3)加深对电机启动电路的工作原理的了解。
2.实验原理
电动机启动时,在电动机定子绕组中的串联电阻,由于电阻上产生电压降,使加在电动机绕组上的电压低于电源电压,待启动后,再将电阻短接,使电动机在额定电压下运行,形成安全启动。
3.实验器材
(1)7.5kW的小型交流电动机一台。
(2)交流接触器两个。
(3)CN45型小型熔断器。

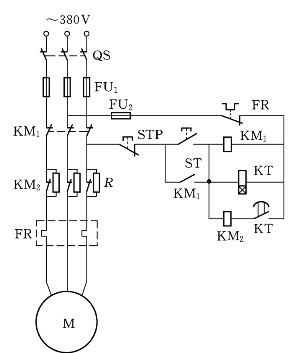

图7.2 定子绕组串联电阻减压启动电动机电路
(4)按钮两个。
(5)MF-500型万用表一个。(www.daowen.com)
(6)电工工具一套。
(7)导线若干。
4.实验步骤
(1)按如图7.2所示线路图进行接线,主电路接好后,接控制电路,注意两个交流接触器KM的触头保持常开。
(2)检查控制线路是否正确,按顺序依次接通实验台上的漏电保护开关,控制自动开关及负荷开关QS。
(3)操作启动按钮,观察各接触器、继电器动作顺序是否正常,如出现故障拉开QS,用万用表自行检查排除。
(4)按下按钮ST,观察接触器线圈的动作,KM1得电吸合,电动机M串入电阻减压启动。
(5)调节时间继电器的延时长短,观察延时长短对启动过程影响。
(6)按下停机按钮STP,电动机M停转。
5.实验报告
(1)分析实验中的故障原因,总结检查调试过程。
(2)说明定子绕组串联电阻减压启动的原理。
(3)设计手动串联电阻减压启动电动机的电路。
