1.实验目的

（1）了解和熟悉电动机的结构。

（2）掌握电动机直接启动的工作原理。

（3）了解低压电器的规格、型号和作用。

（4）了解自锁电路的原理。

2.实验器材

（1）7.5kW的小型交流电动机一台。

（2）交流接触器一个。

（3）CN45型小型熔断器。

（4）按钮两个。

（5）继电器一个。

（6）MF-500型万用表一个。

（7）电工工具一套。

（8）导线若干。

3.实验内容

（1）电动机的认识。

（2）低压电器的认识。

（3）电动机直接启动和自锁原理的了解。

4.实验步骤

（1）电动机的认识。(www.daowen.com)

1）详细观察电动机的外部结构，了解使用方法。

2）了解电动机的选用方法和性能规格。

3）观察电动机的铭牌，记录其型号、规格、参数，了解其含意。

（2）低压电器认识。

1）详细观察低压电器外部结构、使用方法。

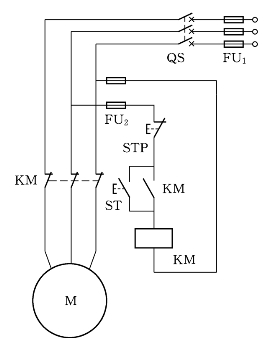

图7.1　用接触器控制电动机自锁电路

2）拆装几个常用电器元件，了解其内部结构与原理。

3）观察各低压电器铭牌，记录其型号、规格、参数，了解其含意。

（3）电动机直接启动和自锁原理。

1）按如图7.1所示的线路图进行接线，主电路接好后，接控制电路，注意交流接触器KM的常开辅助触头和启动按钮ST并联。

2）检查控制线路是否正确，然后按顺序依次接通实验台上的漏电保护开关和电源开关QS。

3）按下启动按钮ST，观察电动机的旋转方向。

4）通过了解电动机的动作过程，分析该控制电路原理。

5）松开ST，观察电动机是否仍然旋转，这个过程被称为“自锁”。

6）按停止按钮STP，电动机M停转。

5.实验报告

（1）分析实验中电动机启动自锁的工作原理。

（2）分析实验中的故障原因。

（3）总结、检查调试过程。
