压力控制回路用于调节和控制系统压力，使系统保持在某一规定的范围之内。常用的有一次压力控制回路，二次压力控制回路和高低压转换回路。

6.5.3.1　一次压力控制回路

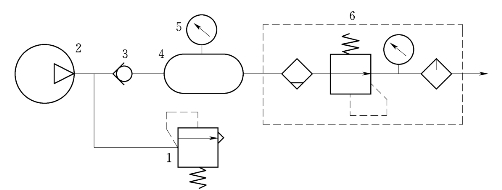

如图6.32所示为一次压力控制回路，此回路用于控制储气罐的压力，使之不超过规定的压力值。外控溢流阀1连接在气泵2和储气罐4之间，当气泵的供气压力高于储气罐的预定压力时，溢流阀打开，使多余的压缩空气排到大气中，保持供气压力基本恒定。或用电接点式压力表5来控制空气压缩机的转、停，测定储气罐内的压缩空气的压力。若压力高于设定值，则电接点式压力表5发出一信号，使气泵运转供气，反之，使气泵停止运转。

图6.32　一次压力控制回路

1—安全阀；2—气泵；3—单向阀；4—储气罐；5—压力表；6—二次净化装置

采用溢流阀结构简单，工作可靠；采用电接点压力表对电机及控制要求较高，常用于对小型空压机的控制。

6.5.3.2　二次压力控制回路(www.daowen.com)

如图6.33所示为二次压力控制回路，此类回路主要是用来控制气动系统气源的压力，由空气过滤器、减压阀和油雾器组成，主要由溢流减压阀来实现压力控制。

当系统压力高于设定值时，溢流阀阀口打开，将多余的压缩空气排到大气中，保持系统压力恒定。

图6.33　二次压力控制回路

图6.34　高低压转换回路

6.5.3.3　高低压转换回路

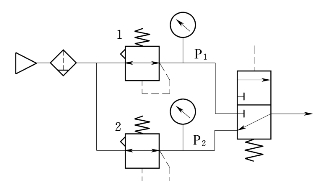

如图6.34所示为高低压转换回路，由两只减压阀和一只换向阀组成，两只减压阀的调定压力不同；当换向阀的控制气口有压缩空气通入时，换向阀上位工作，输出压力为阀1调定压力的压缩空气；当换向阀的控制气口没有压缩空气通入时，换向阀下位工作，输出压力为阀2调定压力的压缩空气，从而可以实现高低压转换。若除去换向阀，就可以同时输出高低压两种压缩空气了。
