流量控制阀的优化与应用

时间:2023-06-26 理论教育 版权反馈
【摘要】:常用的流量控制阀有节流阀、单向节流阀、排气节流阀和柔性节流阀等。

流量控制阀的优化与应用

在气动系统中,有时要控制气缸的往复运动,有时要控制换向阀的切换时间,有时要控制气动信号的传递速度,都需要通过调节空气的流量来实现。

流量控制阀通过改变流量控制阀的流通面积,调节压缩空气流量来控制气动执行元件的运动速度。常用的流量控制阀有节流阀、单向节流阀、排气节流阀和柔性节流阀等。下面将主要介绍排气节流阀、柔性节流阀以及快速排气阀

6.4.2.1 排气节流阀

排气节流阀是靠调节流通面积来调节气体流量的,以调节排出大气的压缩空气流量来控制执行元件的运动速度。为了减少排气噪声,排气节流阀常带消声器件,故也被称为排气消声节流阀。

如图6.16所示为排气节流阀的工作原理图,调节排气流量,只需调节节流口处的流通面积并由消声套降低排气噪声即可。气流从A口进入阀内,由节流口经消声套排入大气。调节旋钮,可改变阀芯左端节流口(三角沟槽型)的开合,即可调节排气量大小。由于结构简单,所以其应用得到广泛应用。

6.4.2.2 柔性节流阀

如图6.17所示为柔性节流阀的工作原理图,当阀杆1向下移动时,夹紧柔韧的橡胶管,使其流通面积减小而产生节流作用;当阀杆1恢复原位时,柔韧的橡胶管也在其自身的柔韧性作用下恢复原状。阀杆可以用输送气体压力来代替压缩胶管,形成另一种结构。柔性节流阀的工作压力范围一般为0.3~0.63MPa。

(www.daowen.com)

图6.16 排气节流阀的工作原理图

(a)结构图;(b)图形符号

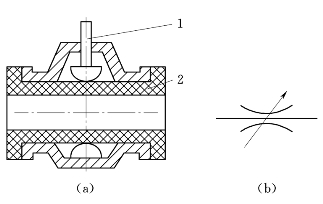

图6.17 柔性节流阀

(a)结构图;(b)图形符号1—阀杆;2—橡胶管

6.4.2.3 快速排气阀

如图6.18所示为快速排气阀,它有三个阀口P(接气源)、A(接执行元件)、O(通空气)。当进口P有压缩空气输入时,压缩空气压力克服膜片的弹力,膜片向下弯曲,膜片四周小孔脱离阀盖,P与A连通,排气,同时膜片紧贴排气口O上端面,并关闭排气口O;当P无压缩空气时,膜片四周小孔重新紧贴阀盖,P与A断开,A与O连通,并快速排气。快速排气阀常安装在换向阀与气缸之间,使气缸的排气直接快速排出,从而加快气缸速度。
