向气压系统提供满足一定质量要求的压缩空气的装置称为气源装置，是气动系统的重要组成部分。由于空气压缩机产生的压缩空气含有大量的杂质（如水分、油污和灰尘等），所以需要净化处理后方能使用。

气源装置一般由以下四个部分组成：

（1）气压发生装置。

（2）净化、储存压缩空气的装置。

（3）传输压缩空气的管道系统。

（4）气动三大件（分水滤气器、减压阀、油雾器）。

如图6.1所示为典型气源装置的组成和布置示意图，空气压缩机1产生压缩空气，一般由电动机带动。其吸气口装有空气过滤器，以减少进入空气压缩机内气体的杂质。(www.daowen.com)

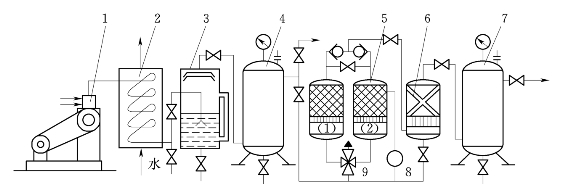

图6.1　气源装置的组成和布置示意图

1—空压机；2—冷却器；3—油水分离器；4、7—储气罐；5—干燥器；6—过滤器；8—加热器；9—四通阀

空气压缩机1输出一定压力和流量的压缩空气，进入后冷却器2（又称后冷却器）中冷却，一般将压缩空气温度从140~170℃降至40~50℃，使高温汽化的油分、水分凝结出来，然后进入油水分离器3中，使降温冷凝出的油滴、水滴杂质等大部分从压缩空气中分离出来，并从排污口除去，将得到的初步纯净的压缩空气送入储气罐4和7，储存压缩空气以平衡空气压缩机流量和设备用气量，并稳定压缩空气压力，同时还可以除去压缩空气中的部分水分和油分（一般称为一次净化系统）。

对于要求不高的气压系统即可从储气罐4直接供气。

对于要求比较高的工业用气（如气动仪表、射流元件等组成的系统），则必须进一步净化。将经过一次净化处理的压缩空气再送入干燥器5中，进一步吸收排除压缩空气中的水分、油分等，使之变成干燥空气，将得到的干燥空气再输入到过滤器6中（又称一次过滤器），再次过滤除去压缩空气中的灰尘颗粒杂质，最后得到的高质量压缩气体储存到储气罐7，以满足要求较高的气动系统工作状态。

图6.1中净化系统中干燥器5中的（1）和（2）交换使用，其中闲置的一个利用加热器8吹入的热空气进行再生，以备接替使用，提高系统的可靠性，保证空气的质量。
