蓄能器及其工作原理与特点

时间:2023-06-26 理论教育 版权反馈
【摘要】:目前常用的是充气式蓄能器。气囊固定在壳体2的上半部,并将液体和气体隔开,充气阀1仅在蓄能器工作前对气囊3充气,蓄能器工作后关闭。提升阀4只许液体进出蓄能器,防止气囊从油口挤出。气囊式蓄能器的特点是:气囊惯性小,反应灵敏,维护容易,并且可吸收液力冲击和脉动。

蓄能器及其工作原理与特点

蓄能器是将液压系统中的压力油储存起来,为下一次运作时的能量储存装置。

蓄能器按工作原理不同分为重力式、弹簧式和充气式等三种。

目前常用的是充气式蓄能器。充气式蓄能器又分为非隔离式(直接接触式)、活塞式、气囊式和隔膜式等几种。

1.重力式蓄能器

利用重物的垂直位置变化来储存、释放液压能。重力式蓄能器如图5.31所示,当重物重力小于油压作用在活塞上的推力时,活塞上移,重物势能增加,储存能量,反之释放能量。

图5.31 重力式蓄能器原理图

1—重锤;2—柱塞;3—液腔;4—缸体

图5.32 弹簧式蓄能器原理图

1—弹簧;2—柱塞;3—液腔;4—缸体(www.daowen.com)

2.弹簧式蓄能器

弹簧式蓄能器如图5.32所示,是利用弹簧力来储存能量,当弹簧力小于油压作用在活塞上的推力时,活塞上移,弹簧势能增加,储存能量,反之释放能量。

3.充气式蓄能器

如图5.33所示为气囊式蓄能器,它主要由充气阀1、壳体2、气囊3和提升阀4等组成。气囊固定在壳体2的上半部,并将液体和气体隔开,充气阀1仅在蓄能器工作前对气囊3充气,蓄能器工作后关闭。提升阀4只许液体进出蓄能器,防止气囊从油口挤出。气囊外部为压力油,气囊内的气体体积随器内油压力降低而膨胀,将液压油排出。

气囊式蓄能器的特点是:气囊惯性小,反应灵敏,维护容易,并且可吸收液力冲击和脉动。

图5.33 气囊式蓄能器

(a)结构图;(b)图形符号
—充气阀;2—壳体;3—气囊;4—提升阀;5—阀体总成;6—放气塞

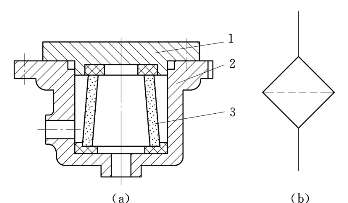

图5.34 70E7烧结式滤油器

(a)结构图;(b)图形符号
1—端盖;2—壳体;3—滤芯
