5.4.1.1　溢流阀

当液压泵输出的油液压力超过液压系统正常运行时的压力时，溢流阀卸压，形成过载保护。溢流阀是液压系统必不可少的控制元件，它的主要作用如下：

（1）定压溢流作用：当系统压力等于或超过溢流阀的调定压力时，溢流阀会打开，使压力油流回油箱，保证泵的出口压力恒定。

（2）安全保护作用：当系统压力大于其调定压力时溢流开启卸压，进行过载保护。

溢流阀可分为直动式溢流阀（简单型）和先导式溢流阀（随动型）两种。

1.直动式溢流阀

如图5.17所示为锥阀式直动型溢流阀，阀芯被弹簧顶在阀座上，阀体上有进出油口P和T，油液压力从进油口P作用在阀芯上。当系统压力p低于弹簧的压力时，阀门关闭，无液体溢出。当系统压力p大于弹簧的压力时，阀芯在锥面压力的作用下上升，阀口由关闭状态打开或者通流面积增加，溢流量增大，进而使系统压力下降。可以旋转手轮改变调压弹簧的预压缩量，以调节溢流阀压力，从而调节液压系统的压力p。

直动式溢流阀结构简单，灵敏度高，精度要求低，但因压力直接与调压弹簧力平衡，故压力稳定性差。而当油压较高时，要求阀的弹簧力增大，只有增大弹簧的尺寸才能使弹簧力增大，所以直动型溢流阀在高压、大流量条件下，阀芯摩擦力和液动力很大，故定压精度低。直动型溢流阀只能作用在油压低于2.5MPa的低压系统中作安全阀或背压阀使用。

图5.17　锥阀式直动型溢流阀

（a）结构图；（b）图形符号1—手轮；2—调压弹簧；3—阀芯；4—阀座；5—阀体

2.先导式溢流阀

先导式溢流阀主要由主阀和先导阀两部分组成。先导阀大多为锥阀（或球阀）形阀座式结构。主阀包括：一节同心结构（直动式锥阀，硬弹簧）、二节同心结构（带有导向圆锥面的锥阀）和三节同心结构（带有多节导向圆锥面的锥阀）。

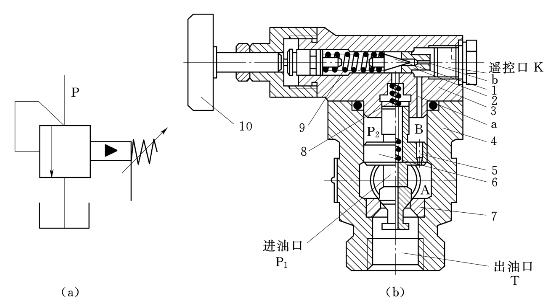

如图5.18所示为YF型三节同心先导式溢流阀，三节同心先导式溢流阀由上下两部分组成，上部为先导调压部分，包括阀盖、针阀、阀座、螺塞、调压弹簧、调节杆、螺杆、调节手轮等部件。下部为主滑阀部分，包括阀体、阀座、主阀芯、主阀弹簧等零件。

图5.18　YF型三节同心先导式溢流阀结构图（管式）

（a）图形符号；（b）结构图
1—锥阀（先导阀）；2—锥阀座；3—阀盖；4—阀体；5—阻尼孔；6—主阀芯；7—主阀座；8—主阀弹簧；9—调压（先导阀）弹簧；10—调节螺帽

5.4.1.2　减压阀

减压阀的作用是降低液压系统中某一支路的液压力，使一个油源能同时向系统提供不同的压力。

减压阀可分为定值输出减压阀、定差减压阀和定比减压阀。

（1）定值输出减压阀：阀的出口压力为恒定值。(www.daowen.com)

（2）定差减压阀：阀的进、出口压力之差为恒定值。

（3）定比减压阀：阀的进、出口压力之比为恒定值。

减压阀应用于夹紧、控制、润滑等油路中，定值输出减压阀应用最广。以下简单介绍定值输出减压阀。

定值输出减压阀又可以分为直动型和先导型两类。在先导型中又有进口压力控制式（先导级由减压进口供油）和出口压力控制式（先导级由减压出口供油）两种。

图5.19所示为出口压力控制式先导型定值输出减压阀，该阀由先导阀调压，主阀减压。压力为p1的高压油由阀的进油口P1流入，经主阀减压口f减压后，压力降为p2并由出口P2流出，出口压力油通过阀体下部和端盖上的通道进入主阀下腔，再经主阀上的阻尼孔e进入主阀上腔，通过先导阀上的通孔作用在先导阀芯上。当出口压力低于调定压力时，先导阀口关闭，减压口f全开，不起减压作用。当出口压力超过调定压力时，出油口部分液体经阻尼孔、先导阀口、先导阀上的泄油口L流回油箱。油液经过阻尼孔时产生压降，使阀芯下部压力大于上部压力。当此压差压力大于主阀弹簧力时，主阀上移，减压口变小，出口的压力降低并逐步稳定在先导阀所调定的压力值。

图5.19　出口压力控制式先导型定值输出减压阀

（a）图形符号；（b）结构图
1—先导阀芯；2—阀体；3—主阀芯；4—阀盖

5.4.1.3　顺序阀

顺序阀用来控制液压系统中各执行元件动作的先后顺序。顺序阀包括内控式顺序阀和外控式顺序阀两种。顺序阀的直动式用于低压系统，先导式用于中高压系统。

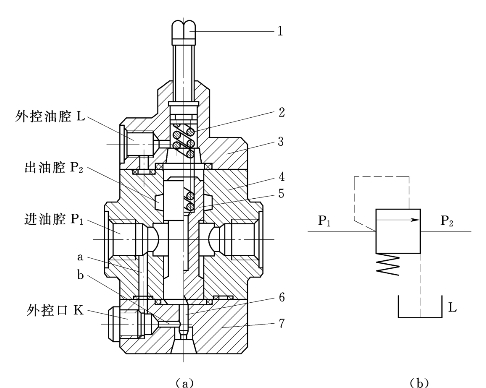

如图5.20所示为直动式顺序阀，当切断通道a，将外控口K打来，则是直动式外控顺序阀，外部控制油从外控口K流入，经阻尼孔b流到控制活塞的底部，当外部控制油产生的压力大于阀芯弹簧力时，阀芯上移，顺序阀打开。

当打开通道a，将外控口K关闭，则是直动式内控顺序阀，压力油从进油口P1（两个）进入，经通道a和阻尼孔b流到控制活塞的底部，当作用在控制活塞上的压力大于阀芯上的弹簧力时，阀芯上移，顺序阀打开。内控式顺序阀在其压力达到调定压力之后，阀口才开启。外控式顺序阀阀口开启需要取决于控制压力的大小。顺序阀的进、出口均为压力油，所以其泄油口必须外接油箱。

图5.20　直动式顺序阀

（a）结构图；（b）图形符号
1—调节螺钉；2—弹簧；3—阀盖；4—阀体；5—阀芯；6—控制活塞；7—端盖

如表5.6所示为溢流阀、减压阀、顺序阀等使用性能的比较。

表5.6　溢流阀、减压阀、顺序阀的比较

续表
