5.2.1.1　液压泵的工作原理及特点

液压泵是将原动机（如电动机等）输入的机械能转换为液体的压力能，为系统提供动力。

1.液压泵的工作原理

通过图5.5所示的液压千斤顶的工作过程来了解液压泵的工作原理。

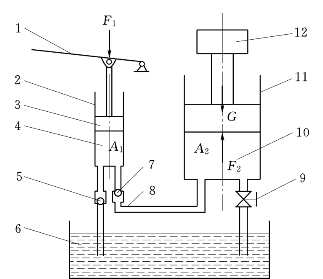

图5.5　液压千斤顶示意图

1—杠杆；2—小缸缸体；3—小活塞；4—小缸；5—吸油阀；6—油箱；7—压油阀；8—管道；9—截止阀；10大缸；11—大缸缸体；12—重物

（1）提起杠杆1→小活塞3上升→小缸4的密封容积增加→产生真空度→吸油阀5打开、压油阀7关闭：吸油。

（2）压下杠杆→小活塞3下降→小缸4的密封容积减小→压力升高→吸油阀5关闭、压油阀7打开：压油。

（3）单向阀5防止压油时油液回油箱；单向阀7防止吸油时将缸11油液吸回泵2。

2.液压泵正常工作的基本条件

（1）液压泵的输出流量与此空间的容积变化量和单位时间内的变化次数成正比。

（2）具有相应的配油机构。

（3）油箱内压力恒等于或大于大气压力。

5.2.1.2　液压泵的主要性能参数

1.压力（MPa）

（1）工作压力：指液压泵出口处的实际压力值。

（2）额定压力：指液压泵在连续工作过程中允许达到的最高压力。(www.daowen.com)

（3）最高允许压力：泵在短时间内允许超载使用的极限压力。

液压泵在正常工作时，其工作压力应小于或等于泵的额定压力。

2.排量和流量

（1）排量V（mL/r）：在密闭的情况下，液压泵每转一转所排出的液体体积。

（2）理论流量qt（L/min）：指在没有损失的情况下，液压泵单位时间内输出的油液体积。即

式中：V为排量；n为泵轴转数。

（3）实际流量q（L/min）：指单位时间内液压泵实际输出油液体积。由于工作过程中泵的出口压力存在内部泄漏量Δq，使得泵的实际流量q=qt-Δq。泄漏量Δq随着压力P的增大而增大，实际流量q减小。

（4）额定流量qN（mL/min）：泵在额定转数和额定压力下输出的实际流量。

3.功率和效率

（1）输入功率Pi：驱动液压泵的机械功率，由电动机或柴油机提供。

（2）输出功率Po：液压泵输出的液压功率。

理论上液压泵的输出功率应该等于输入功率，实际的液压泵在工作中存在能量损失，这种损失有容积损失和机械损失。

（1）容积损失：容积损失主要是液体泄漏造成的功率损失。

（2）机械损失：机械损失是因摩擦而造成的功率损失。

（3）总效率η：液压泵的实际输出功率与其输入功率的比值。

另外，噪声也是液压泵的一项重要性能指标，液压泵的噪声包括机械噪声和液压噪声。
