随着混合式步进电动机的发展，步进电动机的应用覆盖了各种机电设备。如计算机的外设、办公自动化中的打印机、传真机的送纸机构、打印头、磁头驱动机构、数控机床、记数指示装置、阀门控制、纺织机、绘图机等。

步进电动机主要用于工作难度大、要求的速度快、精度高的场合。而电力电子技术和微电子技术促进了步进电动机的应用。下面简要说明步进电动机的典型应用。

1.数控机床

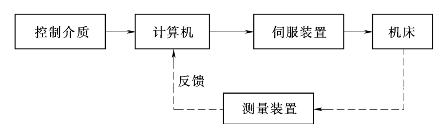

数控机床以通用性、灵活性及高度自动化的特点。对加工精度高，形状比较复杂的产品提供了更为先进的加工技术。其工作过程是：首先按照零件设计技术要求，编制加工程序并拫据该程序进行编程；然后以编制好的程序向步进电动机组发出相应的控制脉冲信号，使各传动机构按照加工工艺的要求依次完成各种动作。最后加工出所需零件。如图2.42所示为数控机床方框图，实线连接的系统为开环控制系统，再加上虚线连接的测量装置构成闭环控制系统。

图2.42　数控机床方框图

(www.daowen.com)

图2.43　软磁盘驱动系统

1—步进电动机；2—磁头小车；3—磁头；4—软磁盘

2.软磁盘驱动系统

软磁盘存储器是一种日常生活中常用的外部信息存储装置。当软磁盘插入驱动器后，驱动电动机带动主轴旋转带动盘片在盘套内转动。步进电动机通过传动机构驱动磁头小车，而磁头安装在磁头小车上，步进电动机的步矩角变换成磁头的位移。步进电动机每行进一步，磁头相应地移动一个磁道，结构如图2.43所示。

3.针式打印机

一般针式打印机的字车电动机和走纸电动机都采用步进电动机，如LQ-1600K打印机。在逻辑控制电路（CPU和门阵列）的控制下，走纸步进电动机通过传动机构带动纸滚转动，每转一步使纸移动一定的距离。字车步进电动机可以加速或减速，使字车停在任意指定位置，或返回到打印起始位置。字车电动机的步进速度是由一单元时间内多个驱动脉冲所决定的，改变步进速度可产生不同的打印模式中的字距。
