影响静态特性的多种因素

上述对直流伺服电动机静态特性的分析是在理想条件下进行的,实际上电动机的功放电路、电动机内部的摩擦、负载变动等因素将直接影响直流伺服电动机的静态特性。

1.功放电路对机械特性的影响

直流伺服电动机是由功放电路供电的,功放电路中有一定的内阻,因而加载在绕组两端的电压Ua不等于控制电压Ue。如图1.5所示。

在这个电枢等效回路中,电压平衡方式为

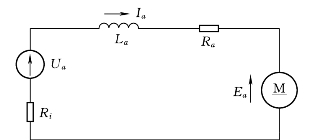

图1.5 有功放电路的电枢等效回路

式中:Ri为功放电路的内阻。

于是直流伺服电动机的机械特性表达式变为

(www.daowen.com)

比较式(1.7)和式(1.11)可以发现,由于Ri的存在使机械特性曲线相对于原来的特性曲线变陡了,从而使机械特性变软,如图1.6所示。当机械特性曲线较平缓时,直流伺服电动机的机械特性较硬。而机械特性越硬,电动机带负载能力越强。由图1.6可知,由于功放电路内阻Ri的影响,导致机械特性变软了,所以在设计功放电路时,应设法减小其内阻。

图1.6 功放电路的内阻对机械特性的影响

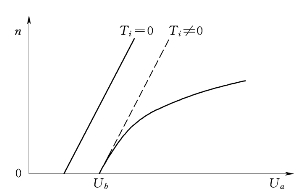

图1.7 摩擦及负载变动对调节特性的影响

2.内部摩擦对调节特性的影响

实际上直流伺服电动机在启动时为了克服一定的摩擦转矩,形成电枢电压不为零,这个电压称为启动电压,用Ub表示,如图1.7所示。通常把从零到启动电压这一电压范围称为不灵敏区或死区,电压值处于该区内时,电动机不转动。

3.负载变动对调节特性的影响

由式(1.8)可知,在负载转矩不变的条件下,直流伺服电动机转速与电枢电压呈线性关系。但在实际情况中,经常会遇到负载随转速变动的情况,如数控车床切削工件过程中的切削力是随进给速度变化而变化的,这是由于负载的变动将导致调节特性的非线性变化,如图1.7所示。
