根据负荷的变化特点，可将其负荷变化分为较大变化和一般波动两种类型，并给出了界定原则。而基于已有的自备发电机、动态无功补偿装置、电容器组/电抗器组、变压器等无功控制资源，可采用两级无功电压控制模式进行全局无功优化：即无功的集中优化补偿和电压的就地分布控制。无功的集中优化补偿以电容器组为控制对象，针对负荷较大的变化，充分考虑到电容器组/电抗器组等离散控制装置变化次数过多会增加运行成本、影响使用寿命等因素，做到无功负荷的基本平衡。电压的就地分布控制以变压器分接头以及动态无功补偿装置为控制对象，针对负荷的一般波动，及时补偿由于负荷波动带来的无功不平衡。

要实现无功电压的集中—分布协调控制，首先要考虑控制变量、协调变量，以及控制周期的确定等问题。控制的流程就是每个分布控制子系统与集中控制主系统不断地进行交互、协调工作的过程，从而实现配电系统最优的无功电压控制。

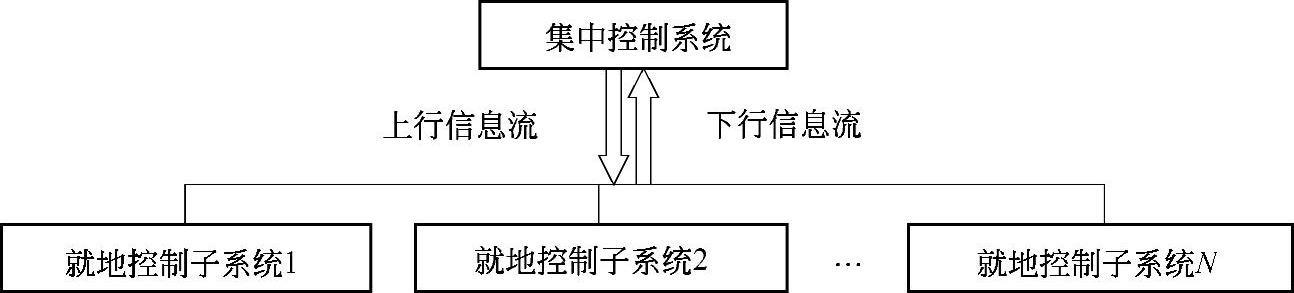

如图10-2所示，集中控制系统进行无功集中优化，就地控制子系统实现控制策略的实施以及电压分布控制。下行信息流主要是电容器（电抗器）投切的组数和运行方式优化结果的开关量，为控制变量；上行信息流主要是反映系统状态的变量，如节点的注入有功/无功功率、电压和网络结构等，为状态和协调变量。(www.daowen.com)

图10-2 控制系统结构
