在地区电网中，由于电网接线情况多样，AVC系统中无功优化计算往往要面对很多比较复杂的实际问题，难以保证每次计算都能够给出一般比较理想的优化调控方案。另外，供电企业对电压无功控制也有相关的管理规定，单依靠无功优化计算得出的调控方案有时并不符合运行人员的操作习惯，也难以解决一些极为少见的特殊问题。

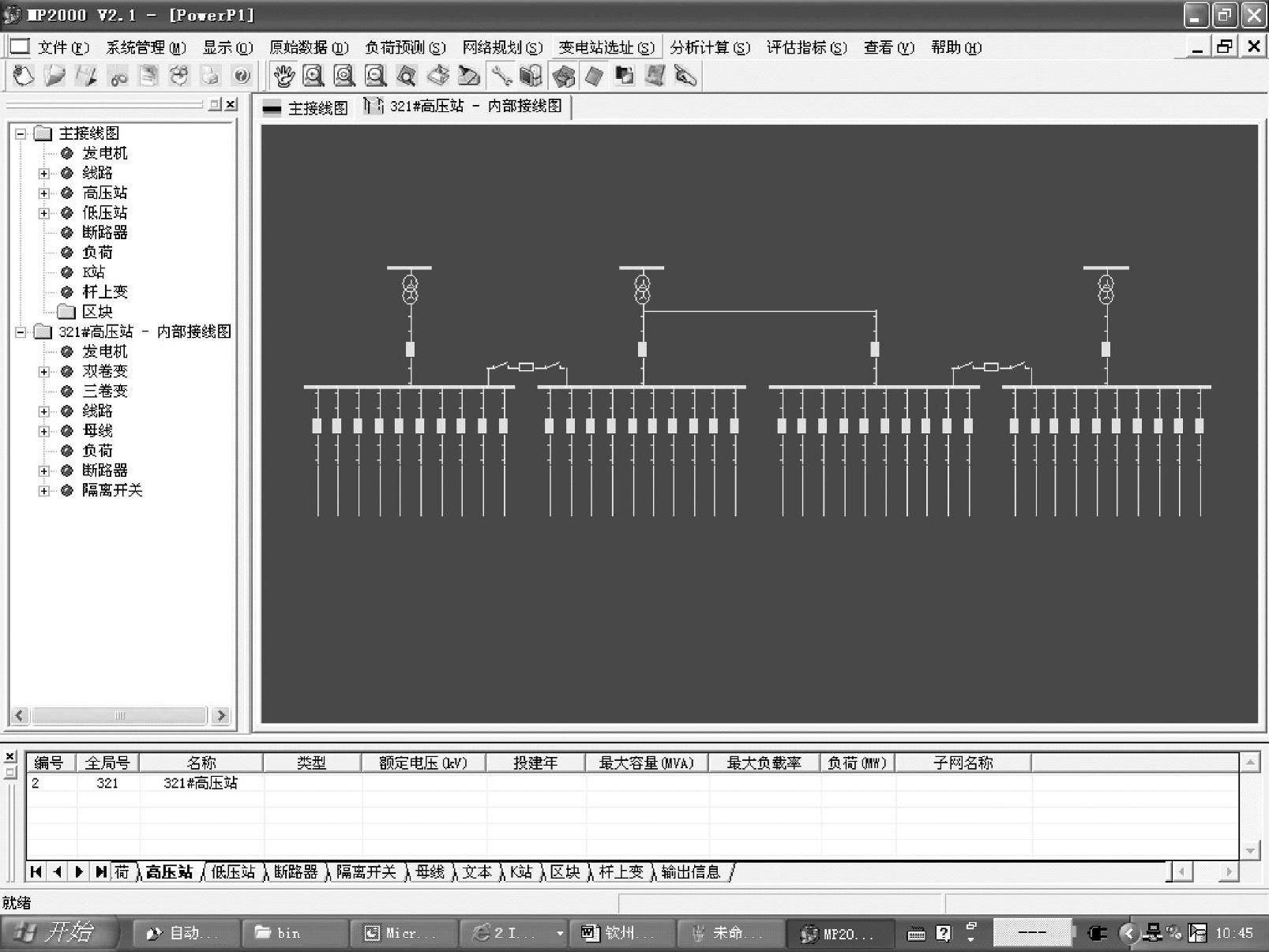

图9-8 原理接线图

比如笔者曾经遇到过的一个实例，某个变电站站内两台主变。其中一台为运行多年的老旧设备，另一台为新近扩容后安装的新型设备。由于原来的变压器使用多年，扩容时找不到能与之匹配的新变压器，两台主变的分接头位置不能保持同档位运行。即如果两台主变并列运行，必须采用分接头错档运行方式，假设一台分接头档位为5档，另一台必须设为4档，否则就产生内部环流，无法并列运行。而在正常情况下，如果两台以上的主变并列运行，档位应保持一致，如果出现错档运行，则必须闭锁分接头的调控，并发出报警信息。

再比如站内两台主变，一台是有载调压变压器，另一台则不具备有载调压功能等等。在地区电网实际的调度运行中，诸如此类的特殊问题并不少见，如果AVC系统不能灵活地应对这些特殊情况，就无法投入闭合运行，不能实现真正意义上的“自动调控”。

很显然，单靠无功优化是不能解决此类问题的，这就必须依靠专家系统来应对。地区电网AVC系统中的专家系统从本质上讲是一个自动编译系统，首先由专家或者相关技术人员按照规定的格式将无功电压的控制经验输入专家系统；然后由专家系统对其进行“编译”，形成计算机系统可以自动识别的控制规则或方案，并将其加入专家系统的规则库；在AVC系统实际运行过程中，根据当前的系统数据和相应的计算结果，对照规则库进行比对判断，如果当前系统情况符合某一专家经验给出的判断标准，则根据该条经验给出的无功电压控制方案形成对应的控制策略，并下发相应的控制指令，完成无功电压的自动调整。

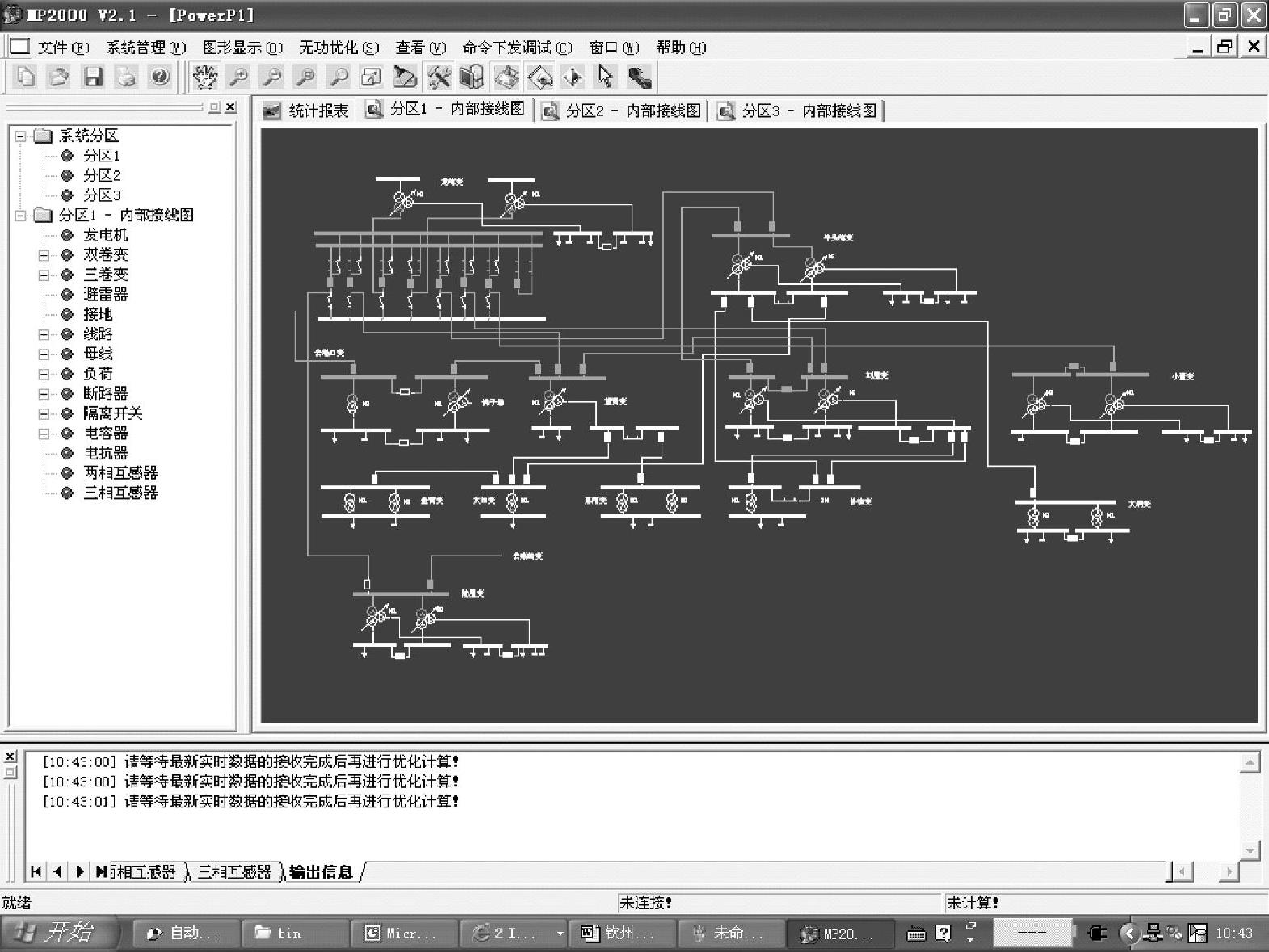

图9-9 变电站接线图

根据现场情况将专家经验分为一般经验和特殊经验两种。其中一般经验适用于所有的变电站：

1）全网母线电压超越上（下）限，且无功正常时：下（上）调220kV站主变压器分接头。

2）母线电压越上限、无功正常时：下调主变分接头。

3）母线电压越上限、无功越上限时：先下调主变分接头再投电容器组。(www.daowen.com)

4）母线电压在下限临界、无功越上限时：投电容器组。

5）母线电压在上限临界、无功越上限时：如还有电容器未投，则先下调主变分接头再投电容器组。

6）母线电压越下限、无功越上限时：先投电容器组，如电压仍低于下限，则上调主变分接头。

7）母线电压越下限、无功正常时：上调主变分接头。

8）母线电压越下限、无功越下限时：先上调主变分接头再切电容器组。

9）母线电压合格、无功越下限时：切电容器组。

10）母线电压在下限临界、无功越下限时：如有电容器未切，则先上调主变分接头再切电容器组。

11）母线电压越上限、无功越下限时：先切电容器组，如电压仍高于上限，则先下调主变分接头。

在应用上述一般经验的基础上，用户可以根据实际情况自行添加适用于某一些具体设备的特殊专家经验，做为一般经验的延伸和补充。此类特殊规则主要是为了应对现场一些比较特别的，甚至同一般情况相左的特殊情况。此类规则的优先级别高于一般规则，即对于存在特殊情况，需要对电压无功调控方案做特殊处理的变电站，优先根据特殊规则生成调控方案。

由于将专家规则分为一般规则和特殊规则，AVC系统就可以灵活地应对现场的各类不同情况，所生成的电压无功调控方案完全符合现场人员的操作习惯和运行经验，从而大大提高AVC系统的实用性。
