AVC系统在完成无功优化计算后，所形成的电压无功调控方案具体包括的是由一系列设备调控指令，这些指令需要通过SCADA系统进行转发，实现设备的远程遥控。而无功优化计算所需的遥测、遥信数据也需要由SCADA转发过来。一般情况下AVC系统需要构建数据通信接口，并与SCADA系统互联，而且应接入SCADA系统的数据一区。

1.接口结构

通信接口主要功能包括：接收调度自动化系统传送过来的线路有功、无功、电压等遥测值和电容、开关状态的遥信值；将变压器开关投切的遥控命令和变压器调压的遥调命令下发到调度系统；处理服务器与工作站之间的内部消息机制和数据交换；处理主服务器与备用服务器之间的通信连接。

与SCADA系统通信时AVC一侧为客户端，定期（默认10s）向其发送数据请求，接收到的遥测与遥信数据将写入一个常驻内存的实时数据库中。与工作站之间通信时程序为服务端，一直监听客户端的连接请求。

整个接口的结构如图9-5所示。

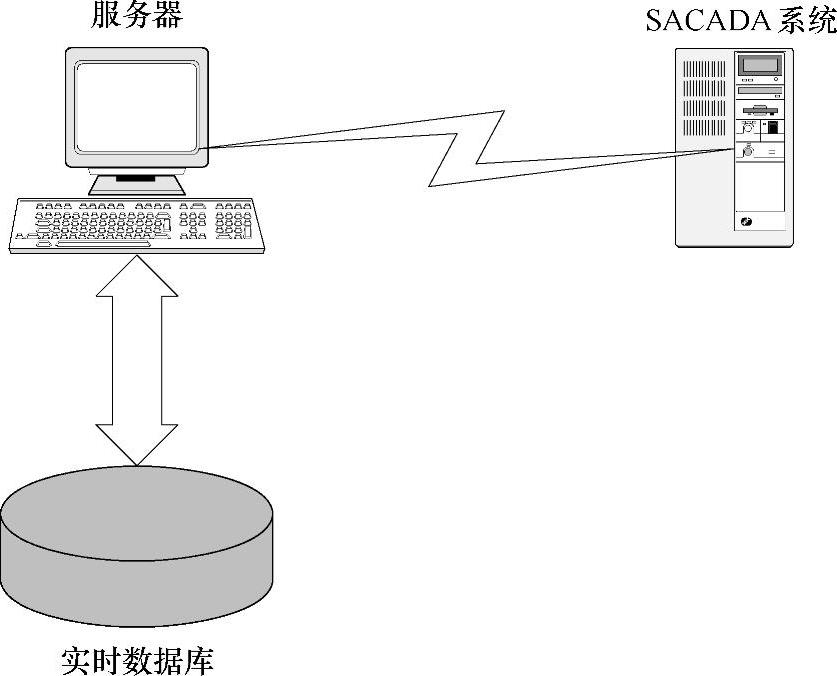

图9-5 通信接口示意图

2.数据连接

与SCADA系统通信时，AVC一侧通信程序做为客户端，定期接收数据的同时，还将发送控制命令。为了确保系统安全，在下发控制命令时必须遵循下发—检验—再下发的流程，即每下发一条控制命令报文时，都必须等待SCADA返回的检验报文，如果检验报文不正确，则中止该命令的下发；如果检验报文正确，则将控制命令报文再次下发。

在AVC系统内部的主服务器与备用服务器之间还有通信连接。其中，主服务器程序为服务端，备用服务器程序为客户端。通过两者之间的通信连接，系统可以及时判断服务器的在线状态，当其中一台服务器出现故障时，可以及时切换到另一台服务器，以保证整个系统的稳定运行。(www.daowen.com)

AVC系统内部服务器与工作站之间通信时，服务器侧的通信程序为服务端，一旦监听到工作站一侧客户端的连接请求，就将创建新的SOCKET与之进行数据连接。其流程如图9-6所示。

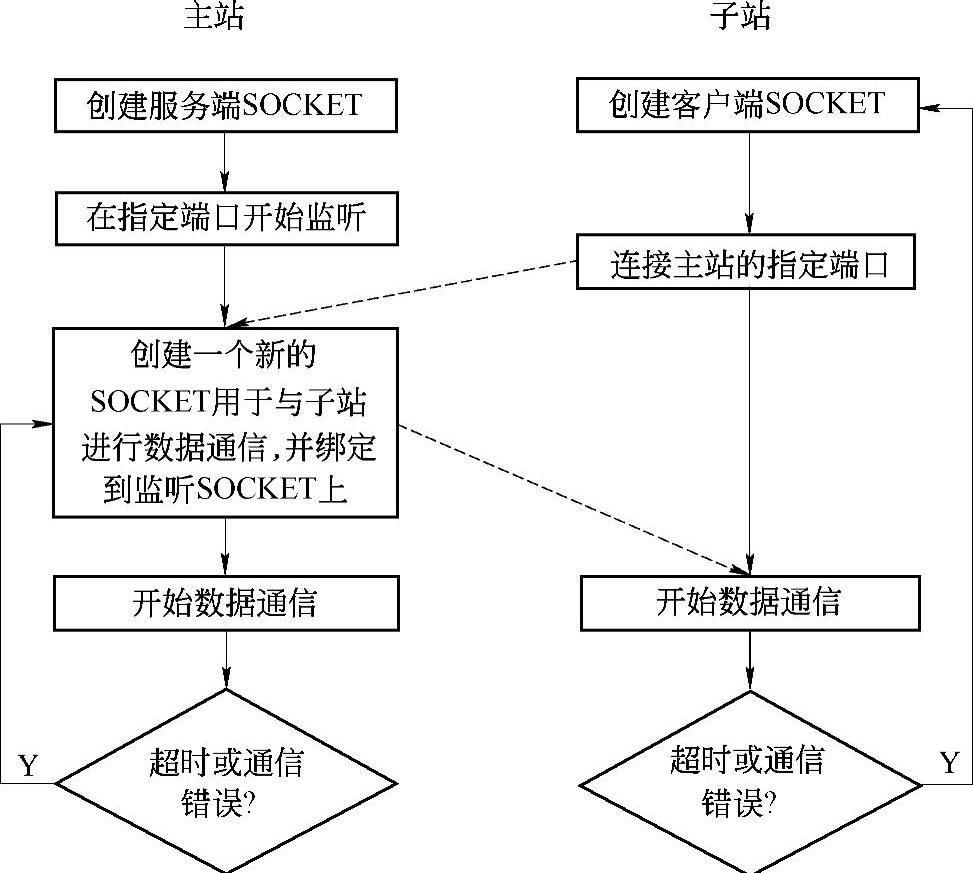

图9-6 SOCKET通信流程图

3.通信协议

数据接收的协议根据调度自动化系统而定，也就是采用SCADA系统的通信协议，根据不同的调度自动化系统而采用不同的通信协议，比较常见的包括104规约和DL/T476规约等。

4.通信延时的应对方案

对于网络规模较大的地区电网，由于SCADA传输的信息较多，有可能出现通信信道阻塞的情况，造成下发的调控指令延后的情况。即系统根据当前的潮流断面数据生产的调控方案，由于通信问题，在指令真正下发、设备完成动作的时刻潮流情况已经发生了变化，造成调控方案局部甚至整体失效。

为应对这种情况，AVC系统可以采用超短期负荷预测技术，根据当前的潮流断面数据，综合运用时间序列、神经网络和回归分析等负荷预测手段，对延时后的负荷情况进行预测，并依此为基础生成调控方案，这样当设备真正动作的时刻，调控方案就可以实现“对症下药”。
