AVC系统是一套具有多变量、多约束、多局部极小值、非线性、离散性等特征的大规模组合优化控制系统，主要组成如图9-1所示。

体系结构

1.物理结构

全系统可以采用两台数据库服务器、一台监控工作站、一台维护工作站和一台报表工作站，其物理结构如图9-2所示。

其中的数据库服务器采用UNIX操作系统，以充分利用UNIX操作系统运行可靠、网络安全程度高的特点；而三个工作站则采用NT操作平台，这样既可以充分利用NT平台的各项操作功能也符合现场运行人员的操作习惯，有利于运行人员尽快地学习和掌握本系统的各项操作功能。

2.数据流向

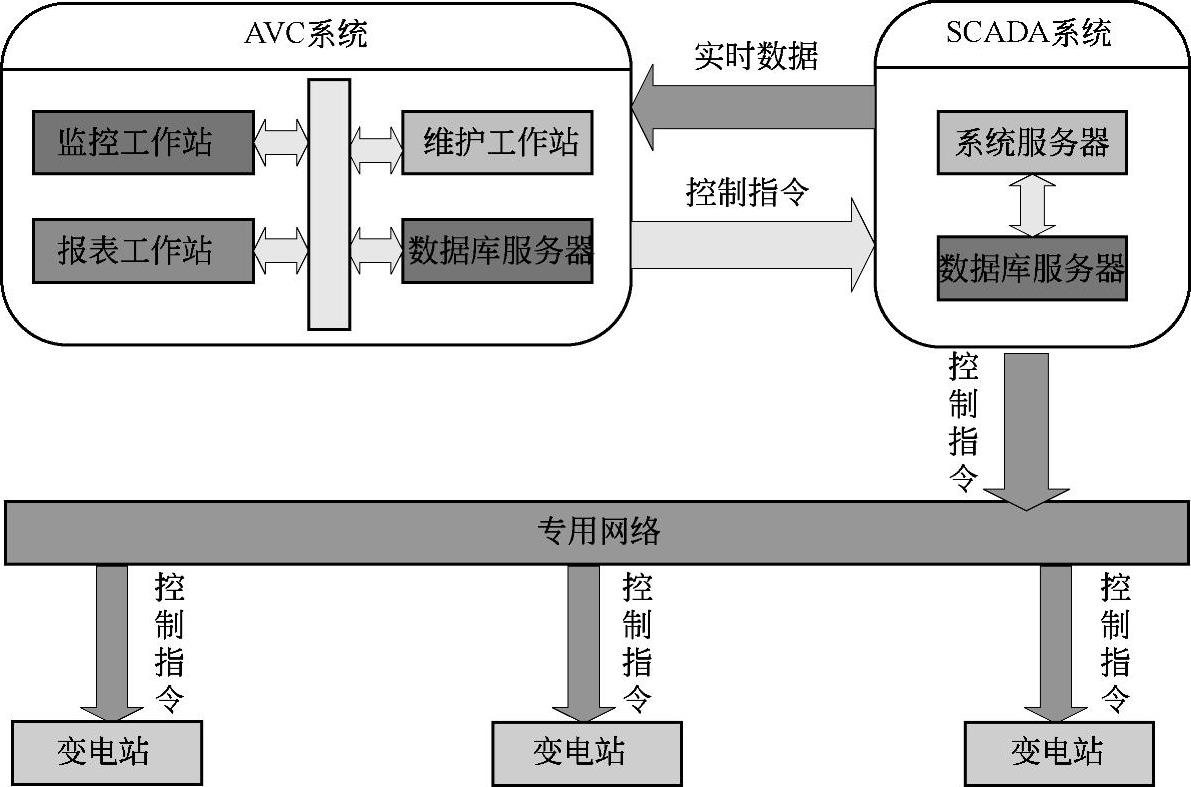

图9-1 系统构成图

(www.daowen.com)

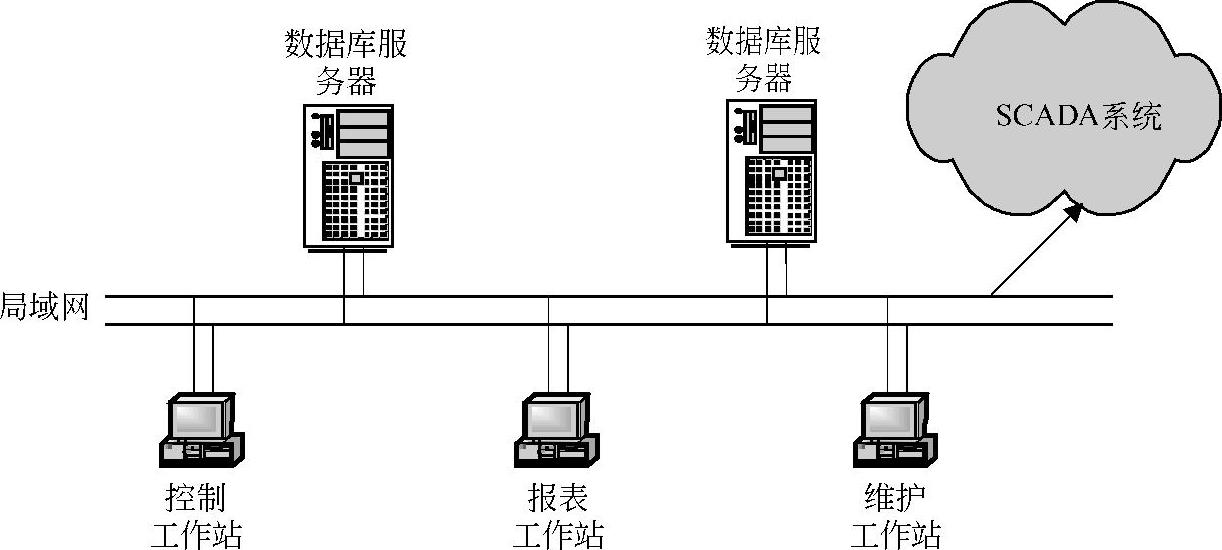

图9-2 物理构成图

数据流向如图9-3所示：从SCADA系统读取实时数据，要求SCADA厂商提供实时数据访问接口和下发命令通信接口；控制命令通过下发命令通信接口传送到SCADA系统，SCADA系统核对后将指令下发，控制相应的电力设备。整个系统保持相对的独立性。

3.软件流程

全系统的分析控制部分的软件流程是一个闭合的循环系统，由于地区电网SCADA系统中数据采集的准确性和数量都存在一些实际问题，所以，无功优化算法必须与状态估计和专家系统技术紧密结合，以保障所形成的控制策略的可行性与合理性。

图9-3 数据流向图

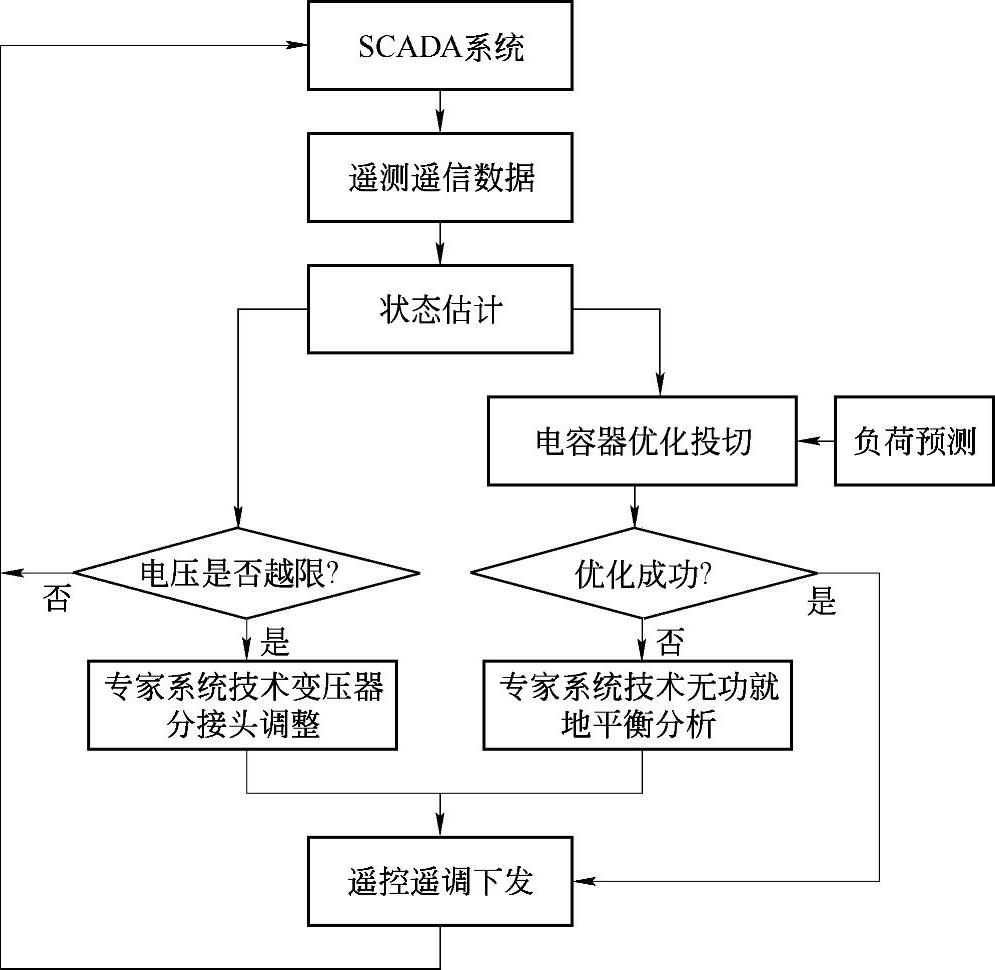

图9-4 流程图
