无功补偿和变压器综合调压的最基本原理是九域图，如图6-3所示。

区域0：电压与无功均合格，为稳定工作区，不调节。

区域1：电压越上限，调分接头降压。

区域2：电压越上限，无功越下限，先切电容组，如电压仍越上限则降压。

区域3：电压合格，无功越下限，切电容。

区域4：电压越下限，无功越下限，先升压，如无功仍越下限，切电容组。

区域5：电压越下限，升压。

(www.daowen.com)

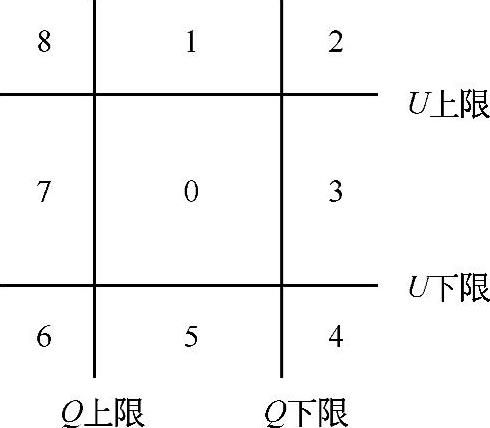

图6-3 九域图

区域6：电压越下限，无功越上限，先投电容，若电压仍越下限，则升压。

区域7：电压合格，无功越上限，投电容。

区域8：电压越上限，无功越上限，先降压，如无功仍越上限，投电容组。

其中的无功越下限，是指负荷无功需求较小或没有需要，甚至出现无功倒送；无功越上限，是指负荷无功需求较大，缺无功。

需要指出的是，九域图是电压无功综合调整最为基本的原理，其特点是判断标准简单直观，便于运行人员或者AVC系统制定电压无功调控方案。但是九域图对电压、无功情况的分类是比较粗略的。在实际应用中，往往在九域图的基础上对电压、无功的情况进行更为细致的分类，比如添加无功临近上（下）限但未越上（下）限以及电压水平临近上（下）限但未越上（下）限的情况，将九域图改造为十五区甚至二十五区，从而能够更为灵活地应对系统中出现的各种实际情况。
