静止同步补偿器（Static Synchronous Compensation，STATCOM）是一个非常复杂的电气系统，它一般包括变流器、曲折变压器（或者普通变压器、电抗器）、断路器、高压变压器构成的主系统和电压互感器、电流互感器、监测电路、控制器、驱动电路、保护电路、监测器等构成的二次系统，如图5-22所示。变流器是STATCOM中最核心的器件，其电路结构一般根据设计容量和电压等级确定，优先选择单个变流器。因为这种情况下，不仅主电路结构简单，而且控制、保护配合也简单，在单个变流器不能满足容量和电压等级的情况下，根据目前的实际经验来看，优先选择多重化结构。如果变流器没有采用多重化结构，则不需要曲折变压器和高压变压器。当静止同步补偿器的电压等级与接入系统的相等时，可以采用电抗器代替变压器，或者干脆省略。

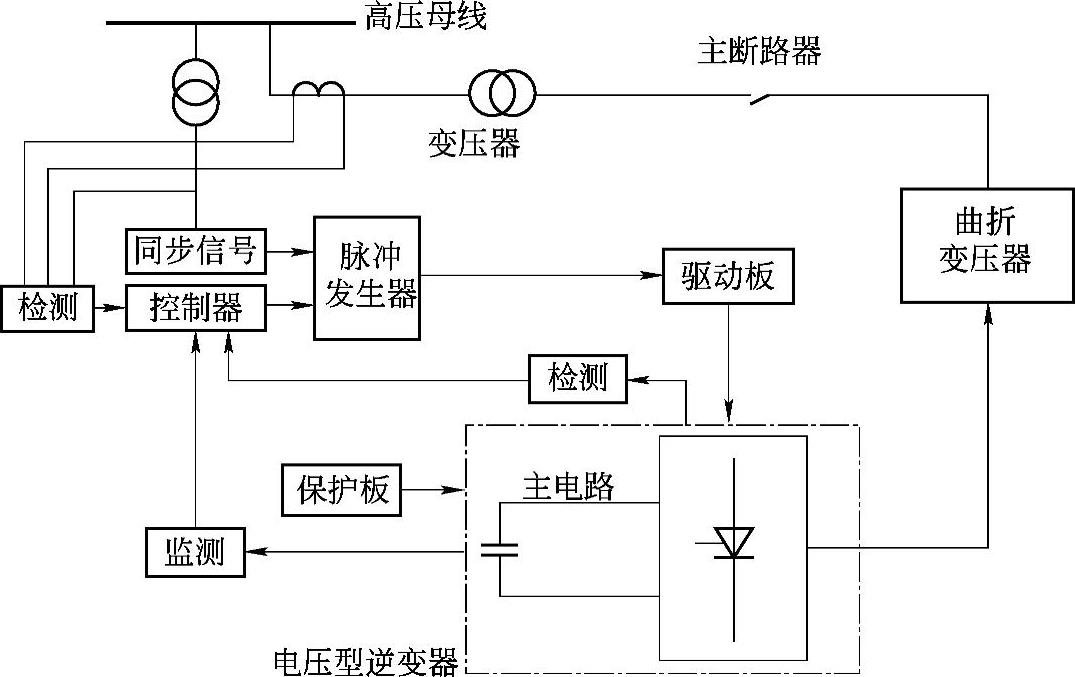

图5-22 静止同步补偿器的系统构成示意图(www.daowen.com)

二次系统中的电压互感器、电流互感器是获取系统与静止同步补偿器的运行和工作情况的必要器件，也是主系统与二次系统电气隔离的重要措施，是同步信号和指令信号检测的基础。检测电路（包括系统同步信号检测电路、系统电压电流信号检测电路和STATCOM输出检测电路）和控制器是保障STATCOM工作性能的关键。
