将上述各种分立式SVC的主要特性进行概括，并总结成表5-1。在实际选用时，一方面可根据具体系统需求，选择技术、经济综合指标最佳的补偿设备，另一方面可以将它们组合起来构成组合式SVC。

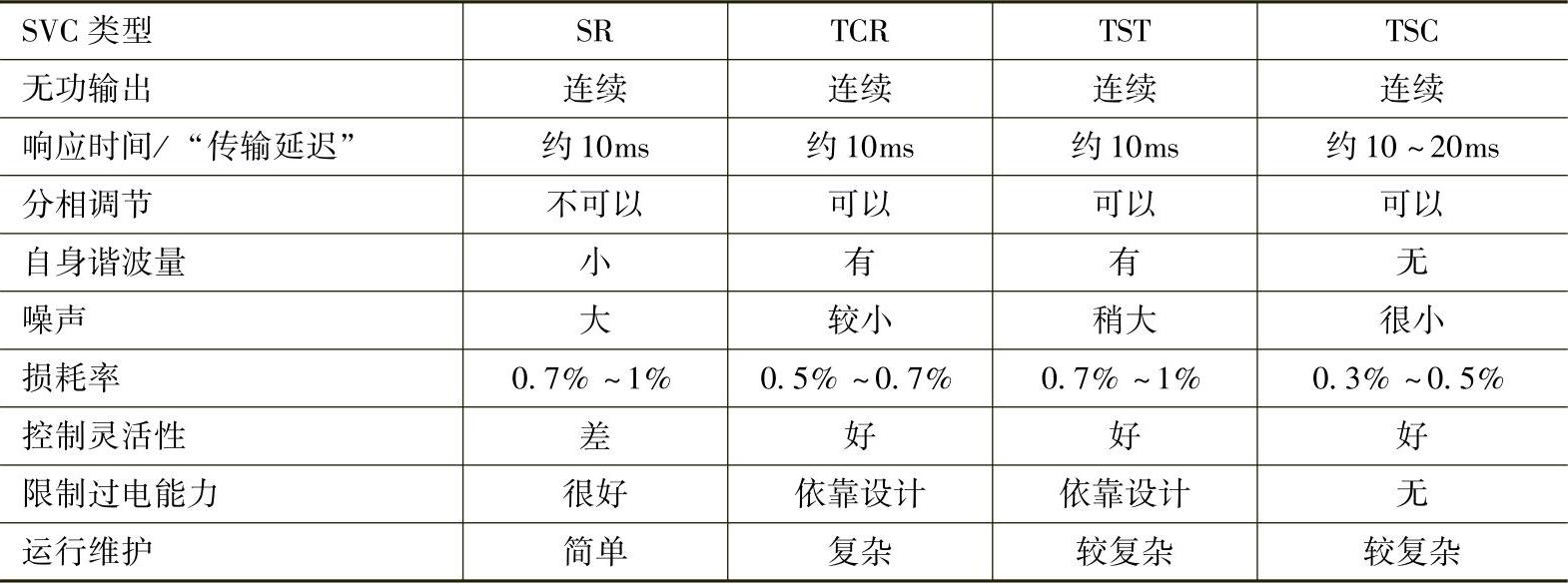

表5-1 单体SVC设备性能比较

1.固定电容—晶闸管控制电抗型无功补偿器（FC＆TCR）

固定电容—晶闸管控制电抗型无功补偿器（Fixed Capacitor＆Thyristor—Con-trolled Reactor Type Static Var Compensator，FC—TCR SVC）的单相原理如图5-16所示，其中电容支路为固定连接，TCR支路采用延时触发控制，形成连续可控的感性电抗，通常TCR的容量大于FC的容量，以保证既能输出容性无功也能输出感性无功。

实际应用中，常用一个滤波网路（LC或LCR）来取代单纯的电容支路，滤波网络在基频下等效为容性阻抗，产生需要的容性无功功率，而在特定频段内表现为低阻抗，从而能对TCR产生的谐波分量起着滤波作用。从外特性上来看，FC—TCR型SVC可以视作可控容抗，在一定的容量范围内能以一定的响应速度，跟踪输入的无功电流或容抗参考值。图5-17所示为FC—TCRSVC的电压—电流运行区域，它由最大容抗B_C和感抗B_Lmax装置元件能耐受的最大电压U_Cmax、U_Lmax和电流I_Cmax、I_Lmax等决定。

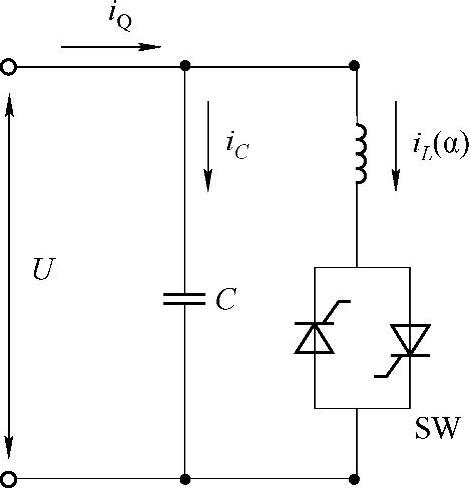

图5-16 FC＆TCR型SVC

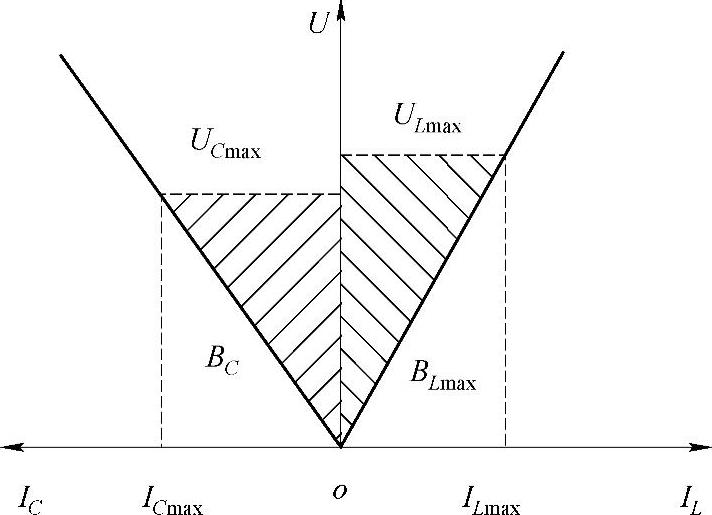

图5-17 FC＆TCR型SVC运行特性(www.daowen.com)

2.晶闸管投切电容—晶闸管控制电抗型无功补偿器（TSC＆TCR）

TSC型SVC装置不产生谐波，但是只能以阶梯变化的方式满足系统对无功的需要；FC—TCR型SVC响应速度快且具有平衡负荷的能力，但由于TCR工作中产生的感性无功电流需要固定电容中的容性无功电流来平衡，因此，在需要实现输出从额定感性无功到容性无功的调节时，TCR的容量则是额定容量的两倍，从而导致器件和容量上的浪费，造成了可观的经济损失。晶闸管投切电容—晶闸管控制电抗型无功补偿器（Thyristor Switched Capacitor＆Thyristor—Controlled Reactor Type Static Var Compensator，TSC＆TCR SVC）可以克服上述两者的缺点，与FC—TCR型SVC比较，具备更好的运行灵活性，并有利于减少损耗。

TSC＆TCR型SVC的单相结构如图5-18所示，根据装置容量、谐波影响、晶闸管阀参数、成本等而由n条TSC支路（或者容性滤波器支路）和m条TCR支路构成，图中n=3，m=1。各TSC、TCR参数一致，通常TCR支路的容量稍大于TSC支路的容量。在额定电压下，TSC＆TCR型SVC在所有TSC支路投入而TCR支路断开时，输出最大的容性无功功率Q_Cmax；在所有的TSC支路断开而TCR支路投入（α=0）时，输出最大的感性无功功率Q_Lmax；当要求装置输出容性无功，且Q_Cmax＜Q时，则投入k条TSC支路，并调节TCR支路的延迟触发角α，吸收多余的容性无功功率；而要求装置输出感性无功时，可“关断”所有的TSC支路而通过控制TCR支路来获得所需的无功功率，如何在设定的运行电压附近协调TCR与TSC的运行，抑制临界点处可能出现的振荡是需要特别注意的问题。其外特性曲线跟FC＆TCR型SVC类似，TSC＆TCR型SVC的外特性也表现为可控容抗，在一定的容量范围内能以一定的响应速度，跟踪输入的无功电流或容抗参考值。

图5-19所示为TSC＆TCR型SVC的电压—电流（U—I）运行区域，包括两组单组容抗为B_C的TSC，其中B_Lmax为TCR的最大感抗，U_Cmax、U_Lmax、I_Cmax、I_Lmax分别为TSC和TCR的耐受电压和电流值。稳态条件下TSC—TCR型SVC与FC—TCR型SVC的运行区域是一样的。

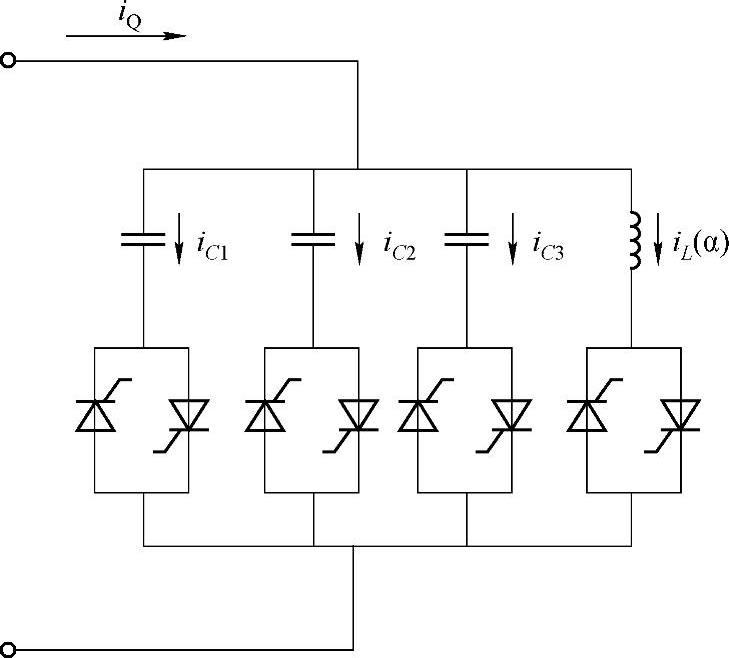

图5-18 TSC＆TCR型SVC结构

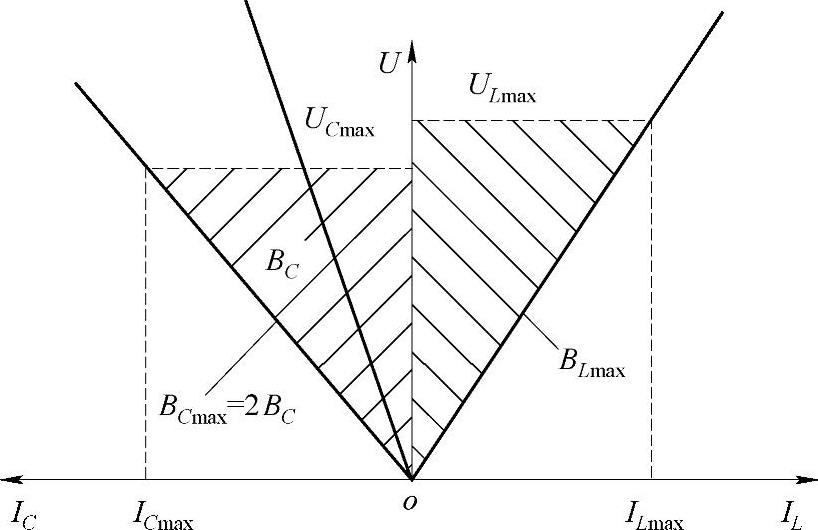

图5-19 TSC＆TCR型SVC运行特性
