调压式无功补偿装置是采用调节电容器端电压U的方式，来调节电容器无功出力以满足系统的无功需要，达到稳定电压、提高功率因数、降低输电损耗的目的。原理如图5-2所示。

该装置由自耦调压器、电容器、微机控制器3部分组成。自耦调压器的输入端接母线，输出端接电容器，使电容器端电压与母线电压分离，从而使电容器端电压可单独在60%～100%之间调整，因此无功输出可在60%～100%电容容量之间调整。

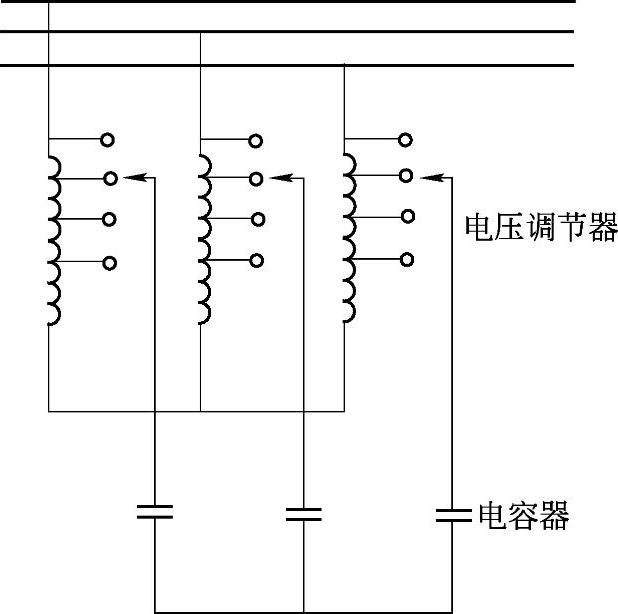

图5-2 调压式无功补偿装置原理

1）调压器：是一个有载自耦调压变压器，主要的作用一是保证电容器和系统母线的连接，二是实现电容器端电压的自动调节。自耦调压器的一次电压为变电站10kV（或35kV）母线电压，而二次输出电压可在60%～100%母线电压内调节。这样就可以实现无功输出在60%～100%电容器容量内调节。选择自耦变压器调压可以有效降低调压器结构容量，降低设备造价。同时自耦变压器损耗最小，可以减少装置附加损耗；

2）电容器和其他无功补偿装置一样提供容性无功功率；

3）控制器：是装置实现电压无功自动控制的核心元件。将系统参数（经电源侧PT、CT）输出至微机控制器，经分析判断，按系统要求调节母线电压及电容器电压，按九区图原理实现电压无功自动调节。调压式无功补偿装置的优点体现在：(www.daowen.com)

1）电容器固定接入，可以连续可调输出，满足系统无功需要；

2）电容器长期工作在额定电压以下，可以成倍延长电容器的寿命；

3）由于采用自耦调压器调压，附加损耗小，仅为电容器容量的0.5‰～2‰，根据国标GB6451.2—1995，普通35kV、25000kVA变压器满载时损耗约120kW左右，为其额定容量的4.8‰左右，而自耦调压器损耗仅为普通变压器的1/3～1/2，即2.8‰左右。基于特殊设计其损耗更可以减小到0.5‰～2‰；

4）该装置结构简单，运行费用低，安装调试后可无人值守。由于电容器运行电压较低，且调压过程不会出现操作过电压和谐波，电容器基本不会损坏，无需备件。和SVC相比占地小，DWZB-35/20000占地面积仅需6m×15m=90m²，而SVC需占地500m²以上，和SVC相比不需要净水冷却等辅助设备；

5）和SVC相比无谐波污染，不需要附加谐波吸收回路。
