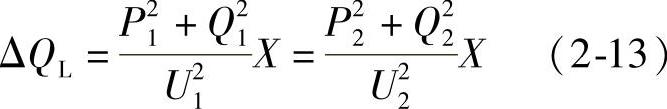

输电线路等效电路如图2-7所示，线路串联电抗中的无功功率损耗ΔQ_L与所通过电流的二次方成正比，即

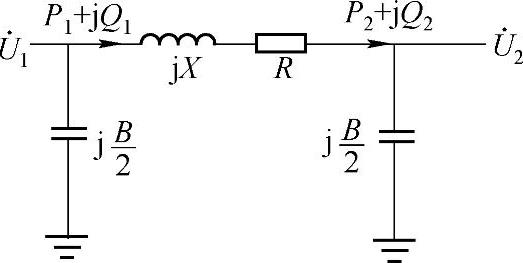

图2-7 输电线路等值电路

根据电压和功率取关联参考方向，取注入大地为正，则无功功率Q=UIsinφ，电容电流超前电压90°，即φ=-90°，则，即线路电容向系统提供无功功率，为无功电源。线路电容的充电功率ΔQ_B与电压二次方成正比。有

(www.daowen.com)

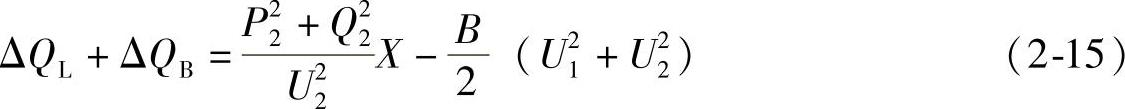

线路总的无功损耗为

当线路的无功功率为0时，即ΔQ_L+ΔQ_B=0时，称线路传输的功率为其自然功率，当线路传输功率大于其自然功率时，线路无功功率为正，即线路为无功负荷；而传输功率小于其自然功率时，线路无功功率为负，即线路为无功电源。一般35kV及以下的架空线路的充电功率很小，这种线路都是消耗无功功率的。而电缆线路电容较大，其充电功率也较大，因此，电缆通常是向系统提供无功功率的。对于高压电缆和超高压架空线，由于充电功率与电压二次方成正比，而串联无功损耗与电压成反比，因此，其充电功率很大，从而造成其末端电压升高很大，因此，为了吸收这部分充电功率，通常需要装设并联电抗器，这时电抗器就相当于无功负荷。

关于无功功率学术界目前尚无公认的统一的定义，尤其对电压和电流波形为非正弦情况下，即网络中含有谐波源或者非线性元件的情况下。因此，本书中如不做特别说明，所提及的无功功率均指不考虑谐波或非线性元件的情况。
