反映叶栅几何特性的主要参数如附图2-1所示，有环形叶栅的平均直径dm、叶片高度l、叶栅节距t（叶栅中两相邻叶型相应点间的距离）、叶栅宽度B、叶型弦长b（中弧线两端点间的距离）、出口边厚度Δ、进口边宽度a和出口边宽度a1、a2及喉部宽度am等。

叶型的中弧线是叶型诸内切圆圆心的连线，叶型中弧线的前端点和后端点分别称为叶栅的前缘点和后缘点。在研究汽轮机叶栅和整理叶栅试验数据时，对于汽流特性相同的几何相似叶栅，引用下列无因次量：相对节距，相对高度，相对长度（径高比）θ=d/l等。

与叶栅汽道形状和汽流方向有关的汽流角和叶型角，也是叶栅几何特性的重要参数。在附图2-1中，α1和β2为喷嘴叶栅和动叶栅的出口汽流角，α0和β1为进口汽流角，αs和βs是叶栅的安装角，它是叶栅出口额线（叶片出口边连线）与弦长之间的夹角。对于一定的叶型，安装角直接影响到叶栅汽道的形状和出口汽流角α1和β2的大小。α0g和β1g为叶型进口角，它是叶型中弧线在前缘点的切线与叶栅前额线之间的夹角，只随安装角变化，与汽流流动无关。α1g和β2g为叶型出口角。δ为汽流冲角，是叶型进口角与汽流进口角之差，即δ0=α0g-α0，δ1=β1g-β1。当叶型进口角大于汽流角时的冲角为正，反之为负。

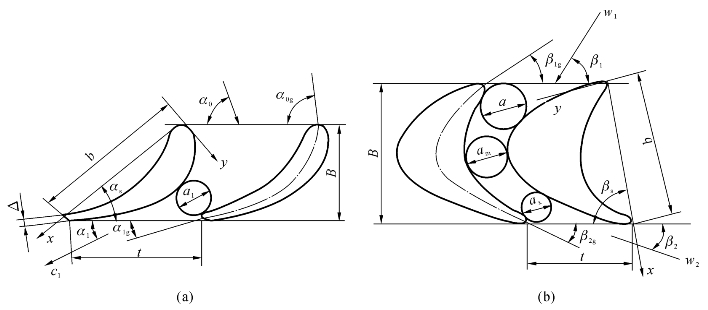

附图2-1　叶片和叶栅的几何特性参数

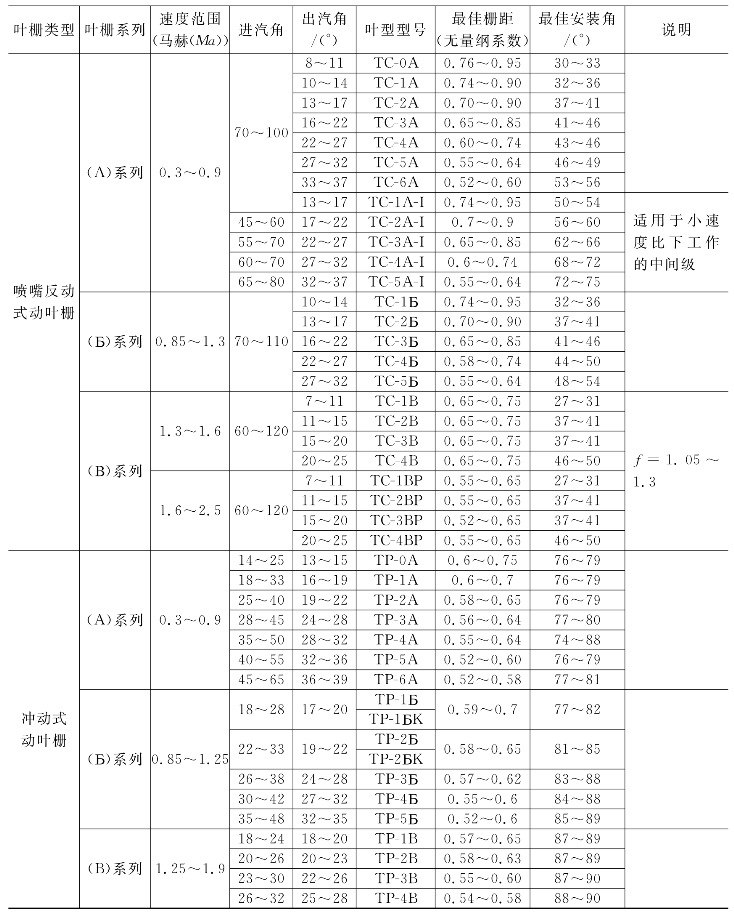

附表2-1　常用的部分苏字МЭИ汽轮机叶栅的主要几何特性

注：1.叶型型号中符号的意义：T表示汽轮机；C表示喷嘴；P表示动叶；A表示亚声速叶型；Б表示近声速及跨声速叶型；B表示超声速叶型。
2.叶型型号中数字0，1，2，…表示叶栅出汽角的系列，数字增大表示叶栅进出汽角增大。

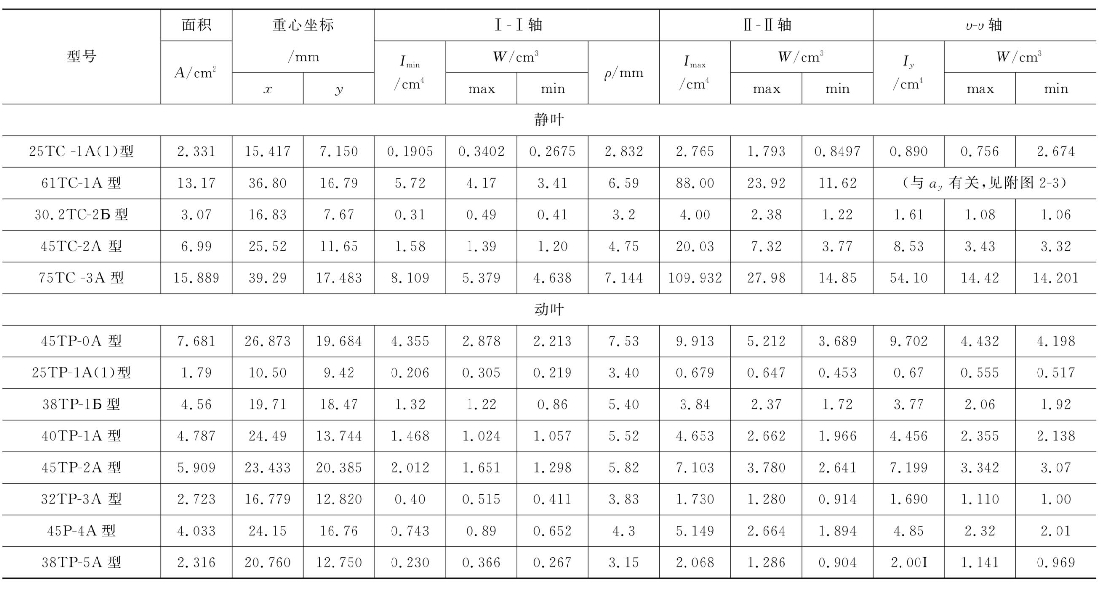

附表2-2　常用的部分苏字（МЭH）叶型特性数据

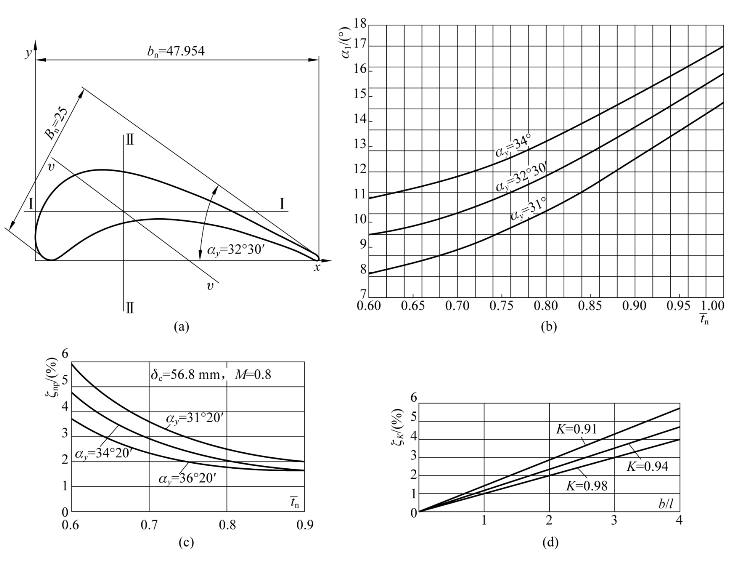

附图2-2　TC-1A（1）叶型

（a）TC-1A（1）叶片型线；（b）TC-1A（1）叶型特性曲线；（c）TC-1A（1）叶型曲线；（d）TC-1A（1）叶型ζK-K-b/l曲线

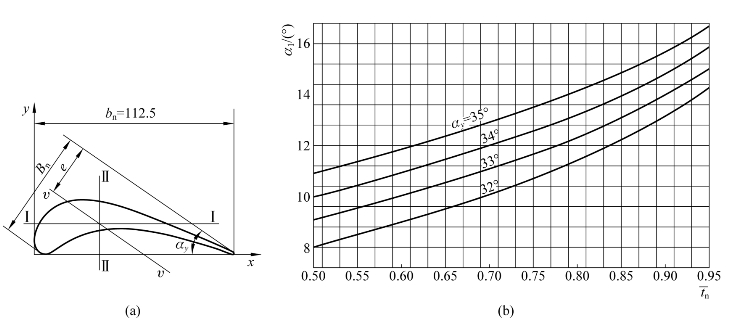

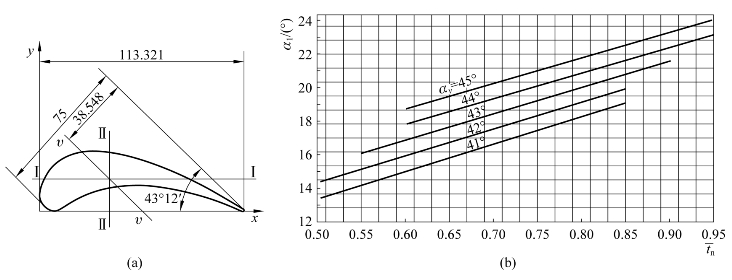

附图2-3　TC-1A叶型

（a）TC-1A叶片型线；（b）TC-1A叶型特性曲线

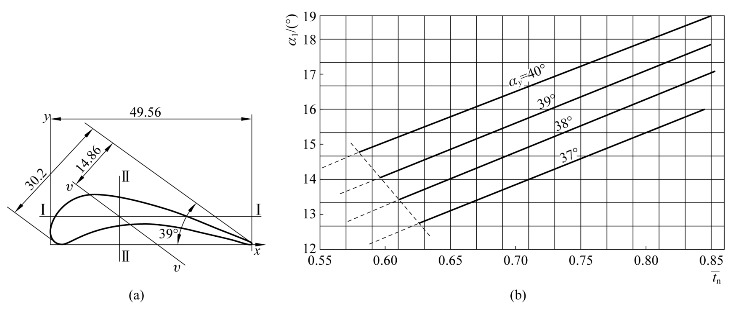

附图2-4　TC-2Б叶型

（a）TC-2Б叶片型线；（b）TC-2Б叶型特性曲线

附图2-5　TC-2A叶型

（a）TC-2A叶片型线；（b）TC-2A叶型特性曲线

附图2-6　TC-3A叶型

（a）TC-3A叶片型线；（b）TC-3A叶型特性曲线(www.daowen.com)

附图2-7　TP-0A叶型

（a）TP-0A叶片型线；（b）TP-0A叶型特性曲线

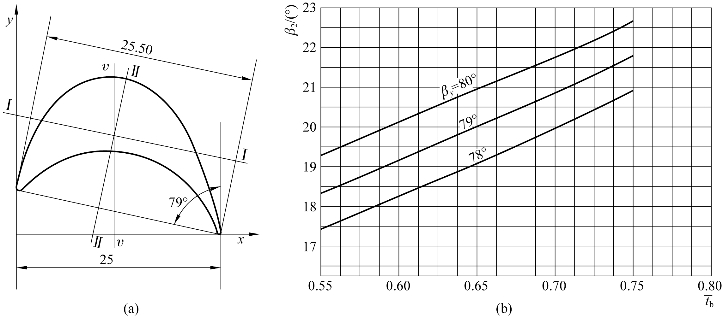

附图2-8　TP-1A（1）叶型

（a）TP-1A（1）叶片型线；（b）TP-1A（1）叶型特性曲线

附图2-9　TP-1Б叶型

（a）TP-1Б叶片型线；（b）TP-1Б叶型特性曲线

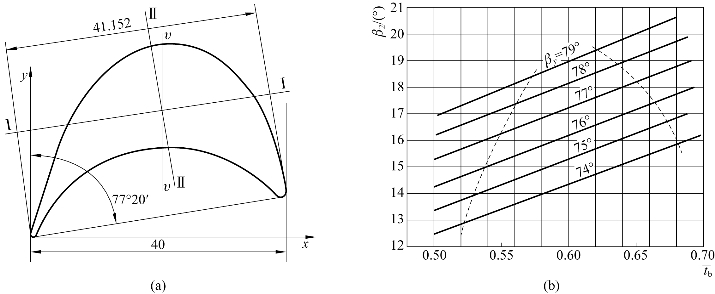

附图2-10　TP-1A叶型

（a）TP-1A叶片型线；（b）TP-1A叶型性曲线

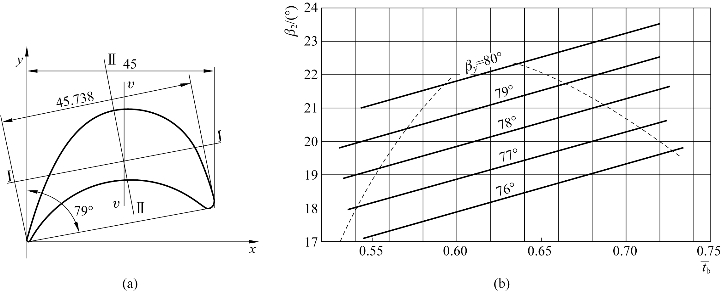

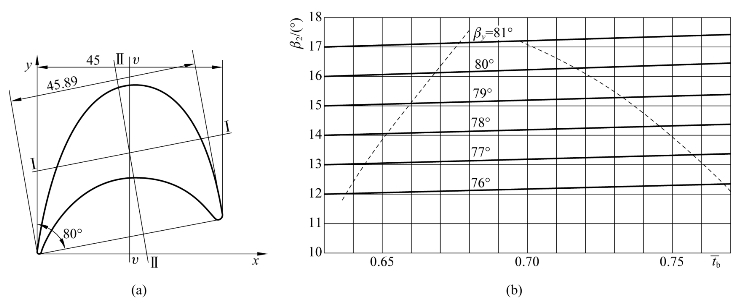

附图2-11　TP-2A叶型特性曲线

（a）TP-2A叶片型线；（b）TP-2A叶型

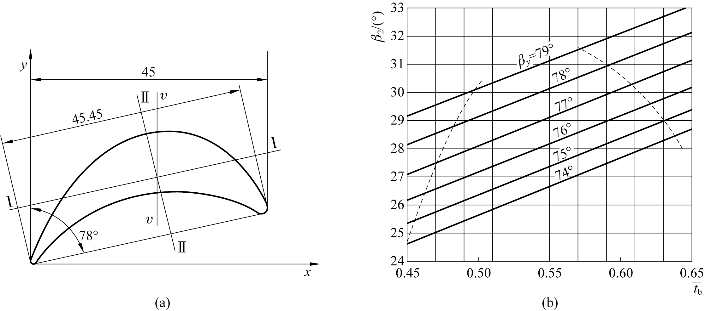

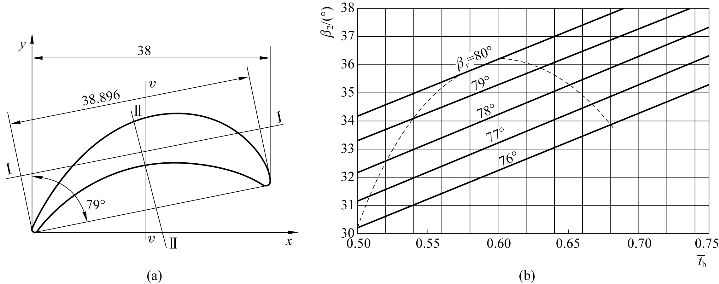

附图2-12　TP-3A叶型特性曲线

（a）TP-3A叶片型线；（b）TP-3A叶型

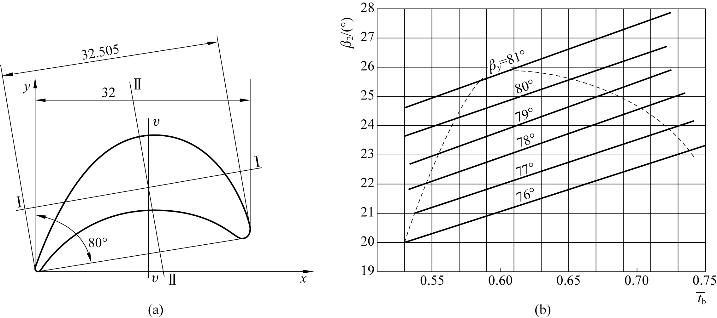

附图2-13　TP-4A叶型特性曲线

（a）TP-4A叶片型线；（b）TP-4A叶型

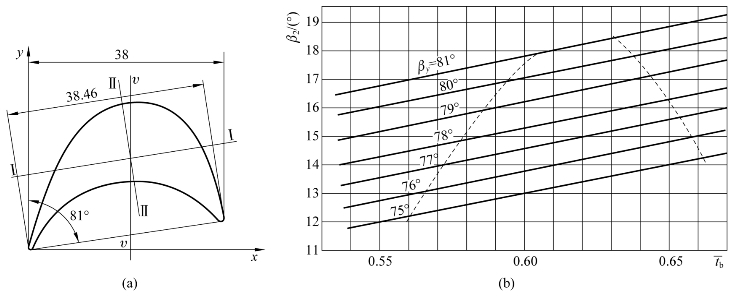

附图2-14　TP-5A叶型

（a）TP-5A叶片型线；（b）TP-5A叶型特性曲线
