对于汽轮机叶片,其安装后的模态频率受较多因素的影响,这里将叶片部分单列出来(不考虑轮缘和装配的因素),尽可能按照实际装配情况约束叶片与轮缘接触部分,然后进行模态分析,如图6-27所示。

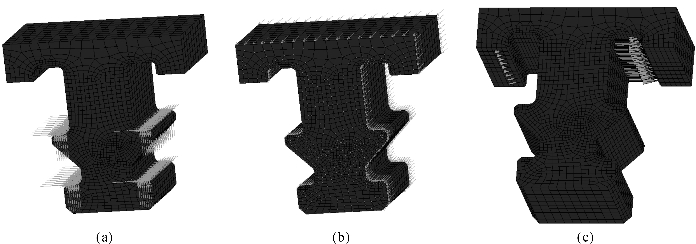

图6-27 模态计算约束示意图
(a)倒T形接触面三向约束;(b)周向约束;(c)包角约束
1)静频率与振动模态
图6-28给出了标准动叶片的振型图。在模态分析计算中,叶根与轮缘接触表面三向约束,叶根周向面约束周向位移。计算中未加载离心力载荷。
2)动频率与振动模态
图6-29给出了标准动叶片的振型图。在模态分析计算中,叶根与轮缘接触表面三向约束,叶根周向面约束周向位移。计算中加载离心力(3000 r/min)。

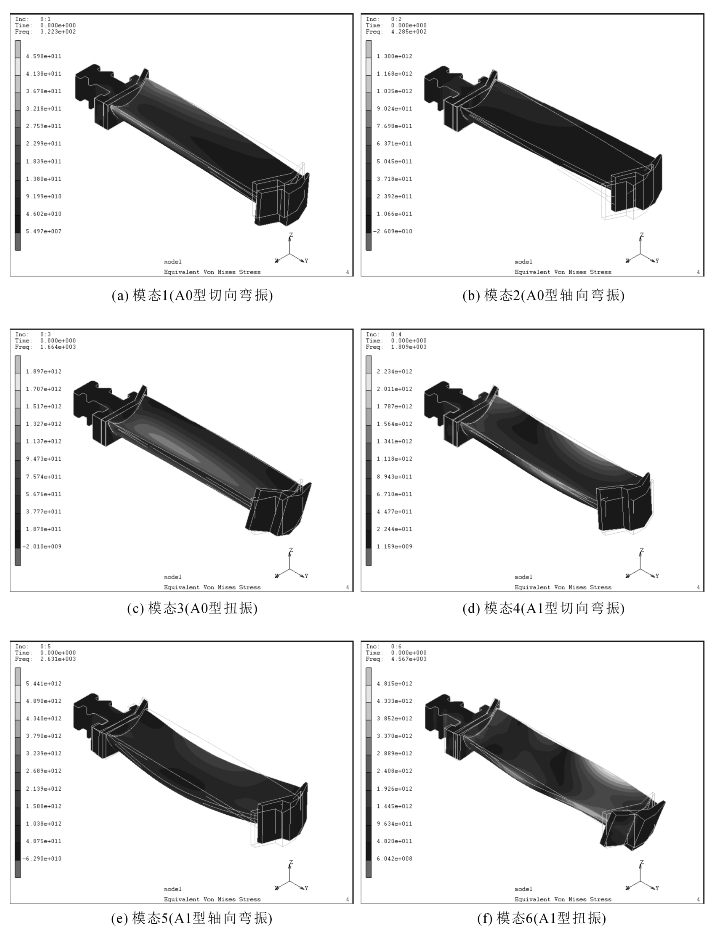

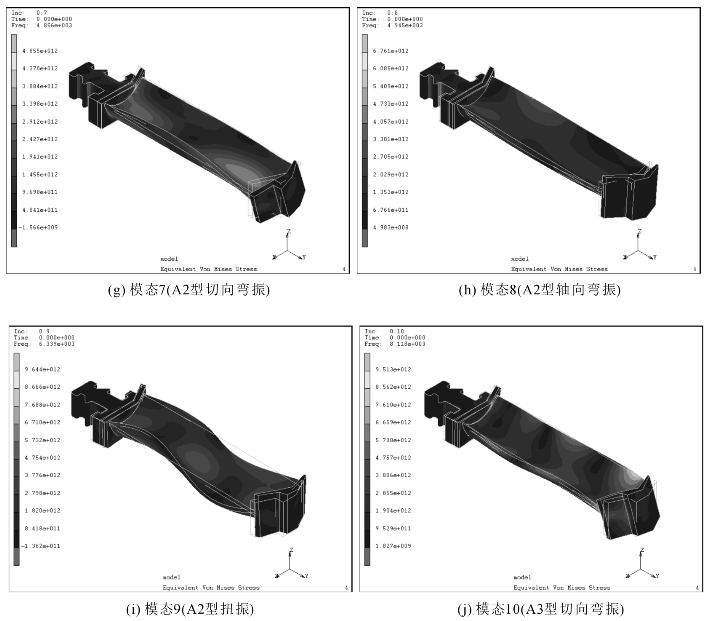

图6-28 标准动叶片频率由低到高的前十个模态振型(未加载离心力)
(www.daowen.com)
续图6-28

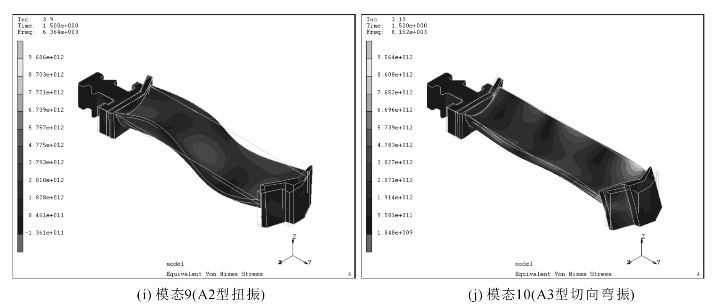

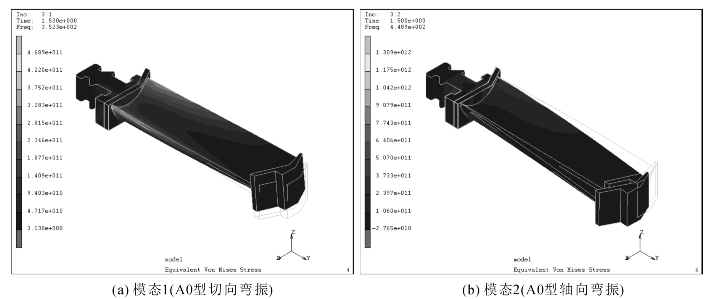

图6-29 标准动叶片频率由低到高的前十个模态振型(加载离心力)
续图6-29
续图6-29
表6-6给出了叶片在不加载离心力和加载离心力时各模态下的振动频率,计算中的边界条件同上,在接触面上约束叶片三向位移,叶根周向面约束周向位移。

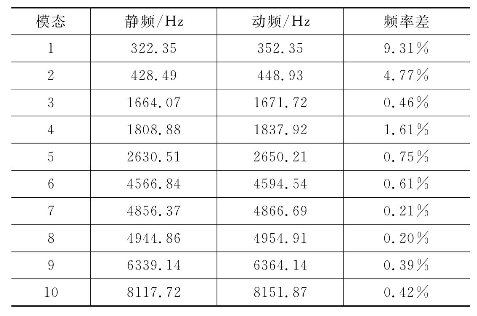

表6-6 标准动叶片各模态下的振动频率
以上的计算结果中,模态1为A0型切向弯振,模态2为A0型轴向弯振,模态3为A0型扭振。模态4、5、6为模态1、2、3对应的A1型振动形态。表6-6表明,由于离心力的加载,动频略高于静频。
