1.应力计算

假设叶片的离心力由叶根各齿、叉和销钉均匀承受，且不计摩擦力和叶根与轮缘间的装配间隙，几种叶根和轮缘的应力计算公式如表6-1所示。

表6-1中，各计算公式的几何尺寸如图6-3所示，其他符号的意义如下：

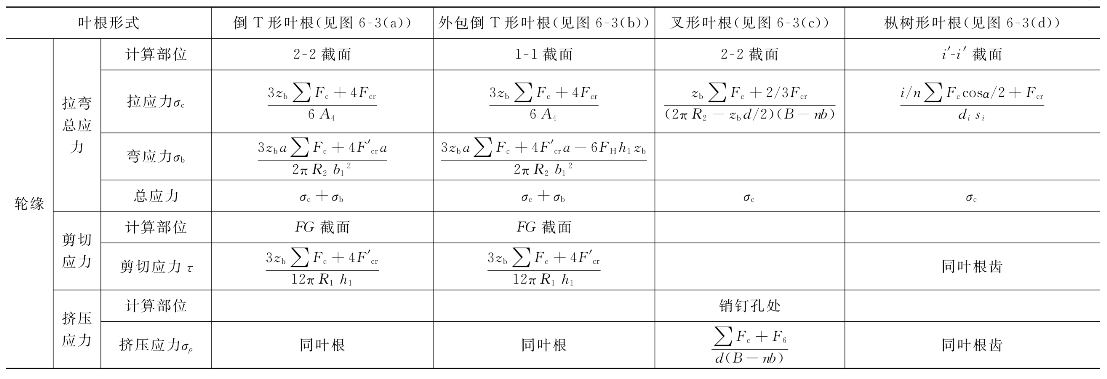

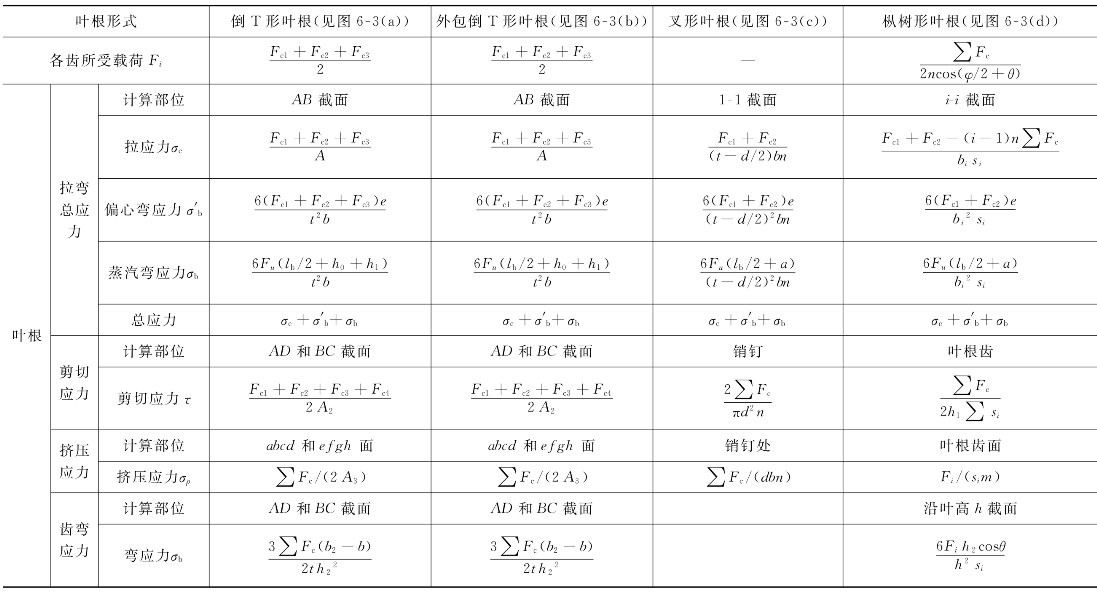

表6-1　叶根和轮缘的应力计算公式

续表

(www.daowen.com)

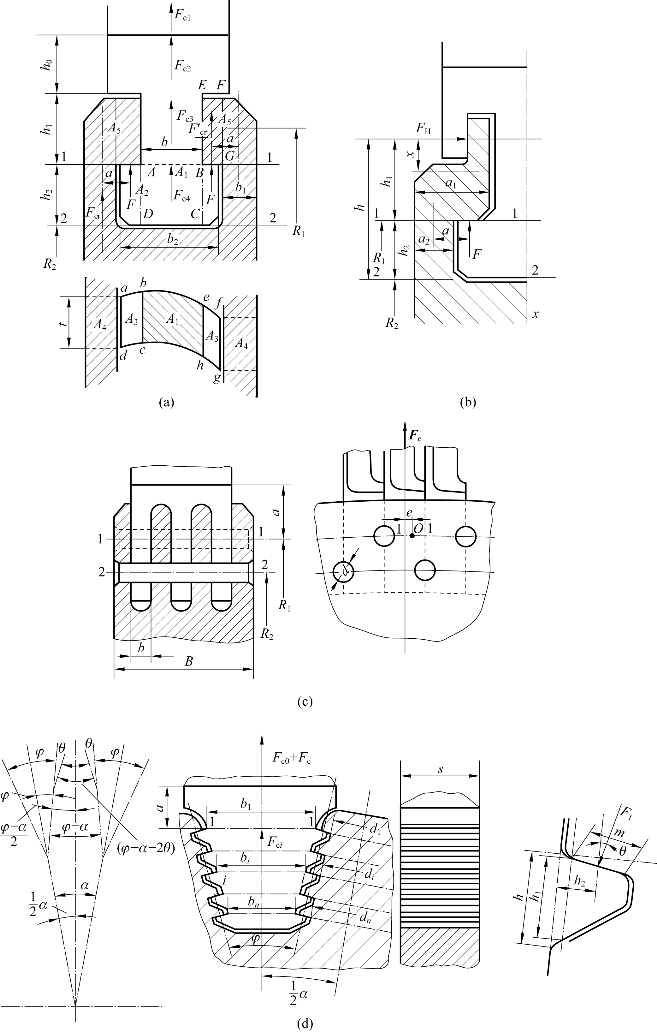

图6-3　叶根和轮缘的应力计算图

（a）倒T形叶根；（b）外包倒T形叶根；（c）叉形叶根；（d）枞树形叶根

Fc1为叶片工作段的离心力，Fc1=Fc+Fcs+∑Fcw；Fc2为叶根计算截面以上部分离心力（倒T形叶根为h0部分）；Fc3为叶根h1部分离心力；Fc4为叶根ABCD部分离心力；Fc5为叶根高度为h2截面abcd和efgh部分离心力；Fc6为销钉离心力；Fcr为一侧轮缘计算截面以上部分离心力（枞树形叶根为计算截面以上部分轮缘总离心力）；F＇cr为轮缘BEFG部分离心力；∑Fc为一个叶片总的离心力（包括围带、拉筋、叶型部分和叶根部分），∑Fc=Fc1+Fc2+Fc3+Fc4+Fc5；n为叶根齿对数或叉数；FH为外包倒T形叶根支反力。

2.叶根截面的强度校核

叶根截面的强度校核基本上与叶片型线部分类似，但由于叶根形状复杂，容易形成应力集中，故安全系数选取如下。

对于叉形叶根削弱截面：拉应力K=3；拉弯合成应力K=1.3。

对于其他形式叶根：拉弯应力K=2.5，K0.2=1.6，K1×10-5=1～1.2，K105=1.65；剪切应力K=3，K0.2=3，K1×10-5=1.7，K105=2.5；挤压应力K=1，K0.2=1，K1×10-5=1，K105=1。
