对于整锻转子，汽封直径即为转子直径。对于红套叶轮转子，叶轮轮毂直径为汽封直径，主轴直径通常要比叶轮轮毂直径小80～120 mm，所以要确定红套叶轮转子的汽封直径必须首先确定主轴直径da。主轴直径主要是从主轴的强度及振动角度出发，根据主轴临界转速来确定的。一般中压凝汽式汽轮机临界转速ncr小于工作转速n，当n=3000 r/min时，ncr=1600～2200 r/min，可用下式近似计算临界转速：

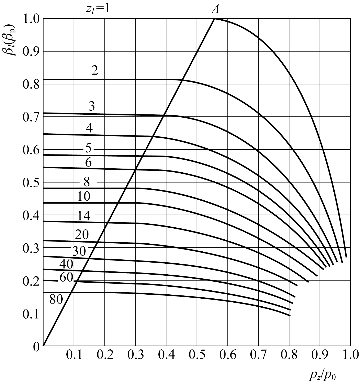

图3-26　相对漏汽量曲线

式中：da为主轴最大直径，mm；L为两轴承间距离，m；m为转子质量，kg。

对于整锻转子，可用下式近似计算临界转速：

式中：dp为汽封直径。

在设计时可参考同类型汽轮机先估计L和m的值，给定临界转速范围，然后由以上二式近似求得汽封直径。(www.daowen.com)

表3-20所示为低中压凝汽式汽轮机L、m、da及dp的设计经验数据。

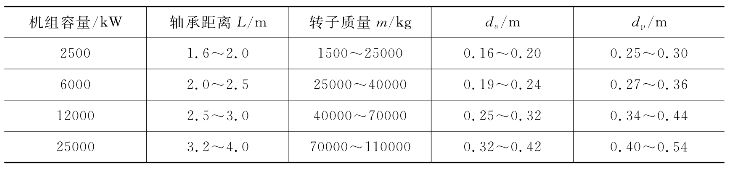

表3-20　低中压凝汽式汽轮机轴封直径数据

在确定前轴封直径时，还要考虑整个转子的轴向推力。一般第一段前轴封的直径就是平衡活塞的直径。

若整机的轴向推力为Fz（轴向推力计算见3.7节），推力轴承所能承受的力为Fb，则平衡活塞所需平衡的轴向推力为F=Fz-Fb。所选择的平衡活塞直径dx和活塞低压侧蒸汽压力px须满足下式：

式中：d1、d2分别为平衡活塞两侧汽室中的转子直径，m；p1为平衡活塞高压侧汽室压力，通常是调节汽室压力，Pa；px为平衡活塞（见图3-27）低压侧汽室压力，Pa。

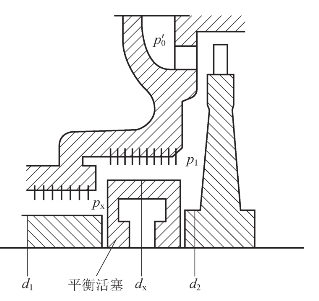

图3-27　平衡活塞
