1.级数的确定

1）压力级平均直径

在图3-17上将BC线段分为m等份，如图中1，2，…，（m-1）点（对于大、中型汽轮机，m＞5），从图中量出各段长度，求出平均直径为

2）压力级平均理想比焓降

在图上画出速度比xa的变化曲线，速度比xa的数值应与各级的最佳速度比相符合。然后求出平均理想比焓降。每级的理想比焓降可由下式确定：

则

3）级数的确定

压力级组的级数可由下式求得：

式中：为压力级组理想比焓降（见图3-18）；α为重热系数。重热系数α可先从下述范围中估取：对于凝汽式汽轮机取α=0.03～0.08，对于背压式汽轮机取α=0.01～0.04。待级数确定之后再用下式校核：

式中：Ka为与蒸汽状态相关的修正系数，级组在过热区工作时Ka=0.2，级组在饱和蒸汽区工作时Ka=0.12，级组跨两区工作时Ka=0.14～0.18；η″ri为压力级组的内效率，。

(www.daowen.com)

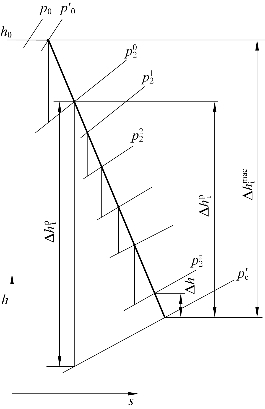

图3-18　分配比焓降用的热力过程曲线

2.比焓降分配

1）各级平均直径的求取

求得压力级的级数后，再将图3-17中的线段BC重新分为（z-1）等份，在原拟定的平均直径变化曲线AD上求出各级的平均直径。

2）各级比焓降分配

根据求出的各级平均直径，选取相应的速度比，根据式（3-9）求出各级的理想比焓降。为了便于比较与修正，常常将上述参数列成表，其格式如表3-19所示。

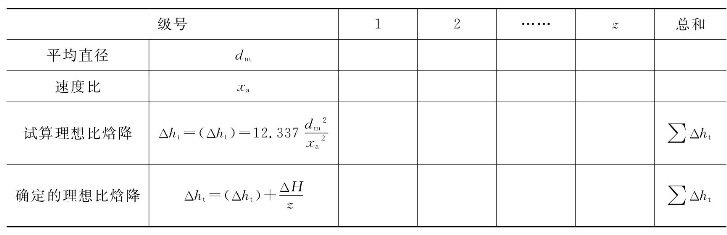

表3-19　比焓降分配辅助用表格

表中，ΔH也可不平均分配给每一级，对不能利用前一级余速的级可适当多分配一点。

3）各级比焓降的修正

在拟定的热力过程曲线上逐级作出各级理想比焓降Δht，当最后一级的背压与排汽压力p＇c（即pz）不能重合时（见图3-18），必须对分配的比焓降进行修正。图中Δh为与p＇c两压力差间的理想比焓降，根据其大小分为若干份，分配给若干级（部分级或全部级）。

将经过修正的各级比焓降Δht分配在拟定的热力过程曲线上，并找出相应的各级回热抽汽压力。将此抽汽压力与回热系统计算所得的抽汽点压力相比较，看是否相等。一般两者很难完全吻合，需进行适当调整。调整时应注意如下几点：

（1）除氧器的抽汽压力应大于其额定值，以免负荷变小时不能保证除氧效果；

（2）除氧器前一级抽汽压力不可过高，否则容易引起给水在除氧器内自沸腾；

（3）应满足给水温度要求。

调整好抽汽压力后，还需对回热系统重新进行计算，以便最后确定各级抽汽量和通过汽轮机各级组的蒸汽量。
