隔板与隔板套的构造及应用

1.隔板

隔板一般固定在汽缸上,分隔缸内空间,还起到支撑喷嘴叶片的作用。蒸汽在隔板上的喷嘴内进行内能到动能的转换,两个隔板之间大致构成了工质对动叶做功的空间。

图1-9所示是焊接隔板的结构,整个隔板由喷嘴叶栅、隔板体和外缘焊接而成。其中,喷嘴叶栅可由喷嘴片和内、外围带焊接而成,也可整块精密浇铸而成。图1-10所示为铸造隔板结构。

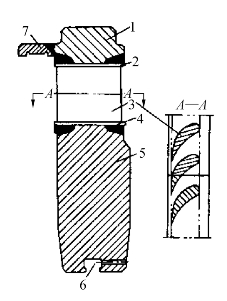

图1-9 焊接隔板结构

1—外缘;2—外围带;3—喷嘴片;4—内围带5—隔板体;6—汽封槽;7—径向汽封支架(凸缘)

图1-10 铸造隔板结构

1—隔板外缘;2—喷嘴片;3—隔板体

工作在湿蒸汽区的级,其隔板上设置有去湿装置,最常用的结构有隔板外环的去湿槽、喷嘴叶栅顶部铸缝处的骑缝吸湿槽和空心喷嘴片出口边的吸湿缝,如图1-11所示。吸湿缝与隔板外缘内连通凝汽器的环形室相通,利用凝汽器内真空吸去喷嘴片表面的水膜。(www.daowen.com)

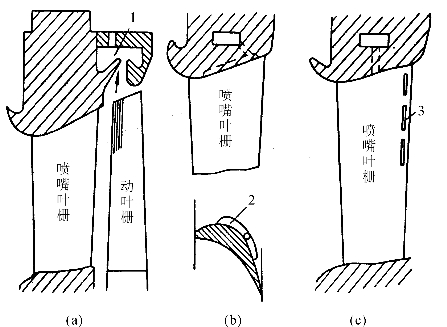

图1-11 去湿装置

(a)去湿槽;(b)骑缝吸湿槽;(c)吸湿缝
1—去湿槽;2—骑缝吸湿槽;3—吸湿缝

2.隔板套

多个隔板可以先安装于一个隔板套上,隔板套再安装于汽缸上。隔板套一般设计为一个半圆筒形的部件,上、下两半构成一个完整圆筒成对使用,其外圆柱面有定位环,用于嵌入汽缸内壁相应的槽道内,其内壁有若干环形槽道,用于固定相应的隔板。隔板套水平中分面有法兰,用螺栓紧固。

采用隔板套可以简化汽缸的结构,便于在汽缸下部布置抽汽口。图1-12所示为常见的隔板套结构。

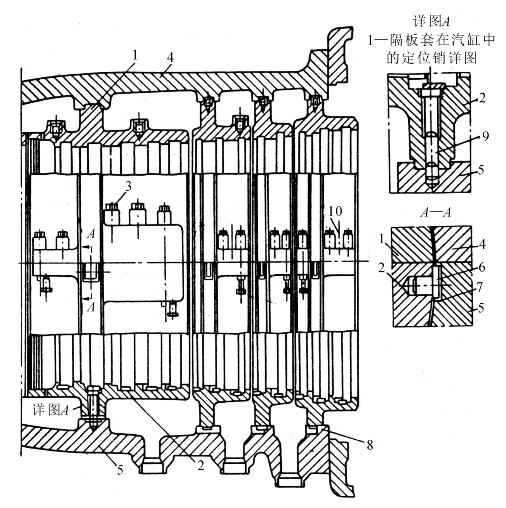

图1-12 常见的隔板套结构

1—上隔板套;2—下隔板套;3—连接螺栓;4—上汽缸;5—下汽缸;6—挂耳;7—垫片;8—斜键;9—定位销;10—顶开螺钉
