玻璃模具在工作过程中,型腔温度可达500~700℃,模具工作条件极为恶劣。目前,玻璃模具表面强化方法主要有热喷涂、等离子弧喷涂、激光熔覆、激光淬火、感应淬火和火焰淬火等。
玻璃瓶等模具的合缝面容易发生变形与磨损,使玻璃制品的合缝线粗大,影响产品质量,故需要对模具的合缝线部位进行强化处理。
(1)热喷涂技术 热喷涂又称热喷焊,是在玻璃模具工作表面喷焊一层镍铬等合金元素,形成具有特殊性能的表面复合材料层,以提高模具表面的高温耐磨性、耐高温性、抗氧化性能,使玻璃模具寿命大幅度提高。例如用灰铸铁制造的玻璃模具,在模具表面热喷涂一层镍基自熔合金,可使模具寿命提高5倍以上。国外采用热喷涂技术修复玻璃模具,模具寿命成倍提高。
1)热喷涂层材料。采用镍铬-12自熔合金粉末作为热喷涂材料,镍铬合金中所含的Ni、Cr、B元素之间形成的金属间化合物Ni2B、Ni3B、CrB,均对喷涂层有明显的强化作用,高温下不易聚集长大,喷涂层硬度为42HRC,耐蚀性优于一般不锈钢,适合于800℃高温下长期工作的模具。
2)基体材料。选用QT400-15稀土球墨铸铁作为压制玻璃镜片的玻璃模具,该材料熔点为1135℃,高于热喷涂层材料镍铬-12合金。该球墨铸铁的基体为铁素体,具有较高的韧性、较好的抗氧化能力及一定的抗温度剧变能力。
3)热喷涂工艺流程。模具表面清理→预热(200~250℃)→喷敷(采用SYH-E火焰喷枪进行喷敷,每层喷敷层的厚度为0.2~0.5mm)→重熔(采用SPH-C专用重熔枪、中性火焰将喷敷层加热到该合金的熔点使其熔融,每次喷焊厚度为0.2~0.3mm)→冷却→精加工。三种不同类型材料制作的玻璃镜片压制模的寿命对比见表9-3。

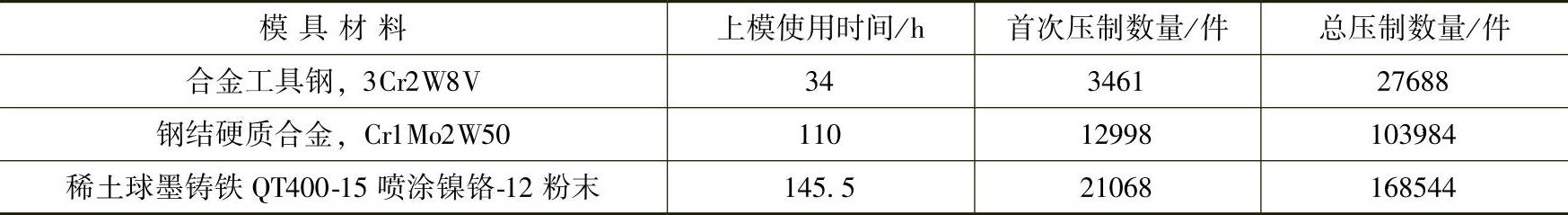

表9-3 三种不同类型材料制作的玻璃镜片压制模的寿命对比
(www.daowen.com)
由表9-3可以看出,以压制的总产品数量计,热喷涂模具总寿命分别是3Cr2W8V、钢结硬质合金的6.1倍和1.6倍。
(2)激光熔覆技术 激光熔覆层具有良好的结合强度和高的硬度,可以提高材料的耐磨性、耐蚀性等。目前,激光表面熔覆技术广泛应用于模具的表面强化和修复处理。
实例 HT200灰铸铁制玻璃瓶模具的激光熔覆处理。
1)激光熔覆材料及工艺参数。采用5kW横流CO2激光器,使用Ni-Cr-B-C合金粉末,其化学成分(质量分数):Cr13%、B2.5%、Si2.5%、C0.5%、Fe<17%,其余为Ni。采用同步送粉法。激光器输出功率为2kW,扫描速度为3mm/s,光斑直径为3mm,熔覆时用氩气保护熔池。
2)模具寿命。经该工艺处理的模具在QD6型行列式制瓶机上进行装机试验。生产现场对比考核结果:未经激光熔覆处理的模具,连续使用16~22h后,因合缝线磨损需将模具卸下修复,然后才可连续使用,总使用时间为160~200h,模具即报废;经激光熔覆处理的模具,连续使用100~120h后卸下清理油垢,此时模具的合缝线完好,不需修理可继续使用,模具总使用时间为1900~2200h,模具总寿命提高了10倍。
(3)火焰淬火等技术 玻璃模具采用火焰淬火等技术见本书第12章。
