对于要求表面耐磨、抗拉强度和弯曲强度高的塑料模具，应采用淬硬型塑料模具钢。淬硬型塑料模具钢模具的热处理要求见表8-4。

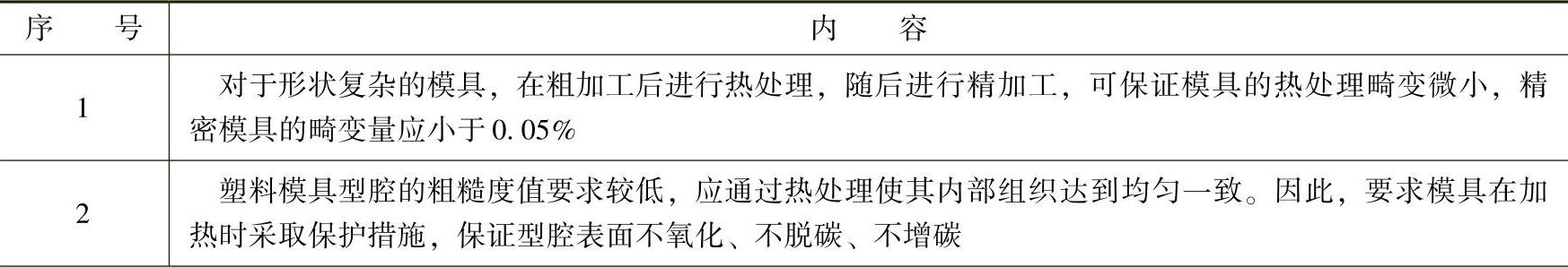

表8-4 淬硬型塑料模具钢模具的热处理要求

（续）

实例1 Cr12钢制塑料模具的真空热处理。

1）常规热处理。模具型腔复杂，其上孔、眼多，壁厚差大。盐浴淬火畸变大，模具表面残盐难以清洗，并且淬火时大部分开裂。因此，采用真空热处理方法。(www.daowen.com)

2）真空热处理。600℃×40min、850℃×40min两次预热，980℃×25min淬火加热，油冷；250℃回火3h。由于采用了真空加热，模具无氧化脱碳，光亮，无开裂，畸变小，有效地提高了模具的质量与寿命。

实例2 塑料压缩模具型腔零件（见图8-2），材料为Cr12MoV钢，生产批量为中小批量（20万件），压缩材料为酚醛塑料（PF），要求硬度为45～50HRC。

（1）淬火 采用盐浴炉，淬火加热温度为1020～1040℃，保温时间为3.5min，出炉淬入硝盐浴中，冷却3～5min，出硝盐浴后空冷并及时回火。

（2）回火 回火温度为560～580℃，回火时间为2h。经检验，模具硬度为46～49HRC。

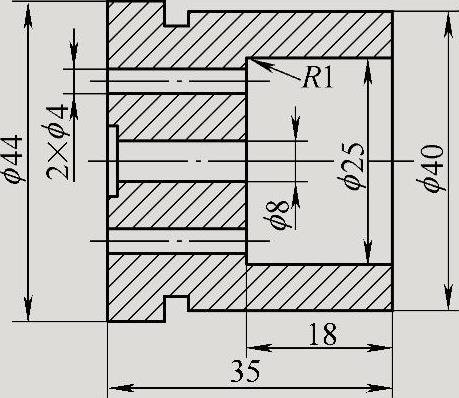

图8-2 塑料压缩模型腔简图
