生产批量不大的小型塑料模具，一般采用碳素钢（如45钢、50钢、55钢、T8、T10等）制造，但因钢材纯净度较低、组织均匀性差、加工表面粗糙度值较高，故寿命较低。因此，钢厂采用先进的冶炼技术和锻轧方法等，生产出了非合金塑料模具专用钢。已纳入YB/T 094—1997的有SM45、SM50、SM55。该类钢材的有害杂质含量很低，低倍组织均匀，纯净度得到提高。该类钢切削加工性好，在进行调质后可获得良好的综合力学性能，但淬透性差，热处理畸变与开裂的倾向大，不能用于制造大型、形状复杂的塑料模具，通常最终热处理为调质，其化学成分见表7-78。

表7-78 非合金塑料模具钢的化学成分

（1）SM45钢 该钢是优质碳素塑料模具钢，与优质45碳素结构钢相比，钢材的洁净度更高。由于SM45钢淬透性差，制造较大尺寸的塑料模具时，一般用热轧、热锻或正火状态，模具硬度低，耐磨性较差。制造小型塑料模具时，用调质处理可获得较高的硬度和较好的强韧性。该钢碳含量中等，形状简单的模具一般采用水冷淬火，形状复杂的小型模具一般采用水淬、油冷。

1）SM45钢的预备热处理工艺规范见表7-79。

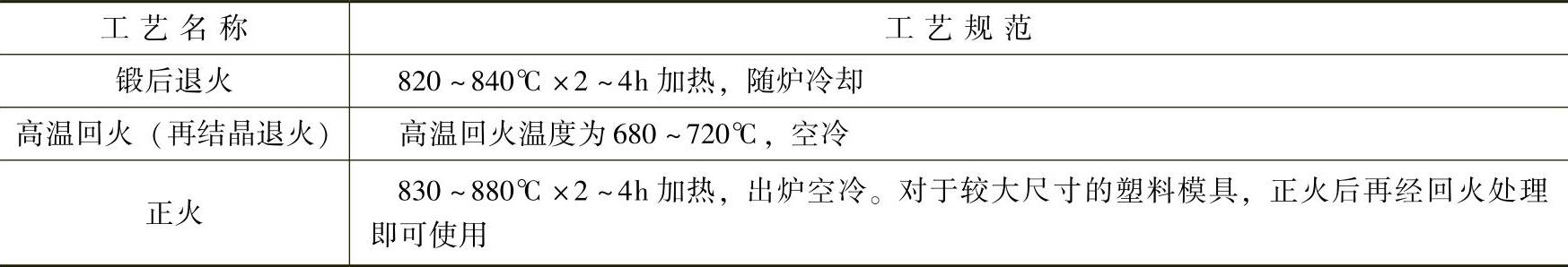

表7-79 SM45钢的预备热处理工艺规范

2）淬火与回火工艺。淬火温度为820～860℃，油冷或水冷，硬度≥50HRC；回火温度为500～560℃，保温2h后出炉空冷，硬度为25～33HRC。

3）应用。SM45钢广泛用于制造中、低档的塑料模具及模架，也可用于制造日用杂品、玩具等塑料制品的模具，以及小型塑料模具等。

（2）SM50钢 该钢是塑料模具用扁钢或热轧厚钢板，属于碳素塑料模具钢和正火、调质钢。与50钢相比，SM50钢的洁净度更高，碳含量的波动范围更窄，力学性能更稳定，硬度更高。该钢经正火或调质处理后具有一定的硬度、强度和耐磨性，且切削加工性好。(www.daowen.com)

1）预备热处理。退火：退火温度为810～830℃，缓慢炉冷。正火：正火温度为820～870℃，空冷。

2）淬火与回火。淬火温度为820～850℃，水冷或油冷，硬度≥50HRC；回火温度为200～650℃，随需要硬度而定，空冷。

3）应用。SM50钢适宜于制作形状简单的小型塑料模具，以及精度、寿命要求不高的塑料模具等。

（3）SM55钢 该钢是一种塑料模具用扁钢或热轧厚钢板，属于塑料模具专用钢和高强度碳素结构钢。与55钢相比，SM55钢的洁净度更高，碳含量的波动范围更窄，力学性能更稳定。该钢经热处理后具有高的表面硬度、强度和耐磨性及一定的韧性，一般在正火和调质处理后使用。该钢热处理时无回火脆性，但淬透性较低，且水淬时有开裂倾向，强度比SM50钢高。

1）SM55钢的预备热处理工艺规范见表7-80。

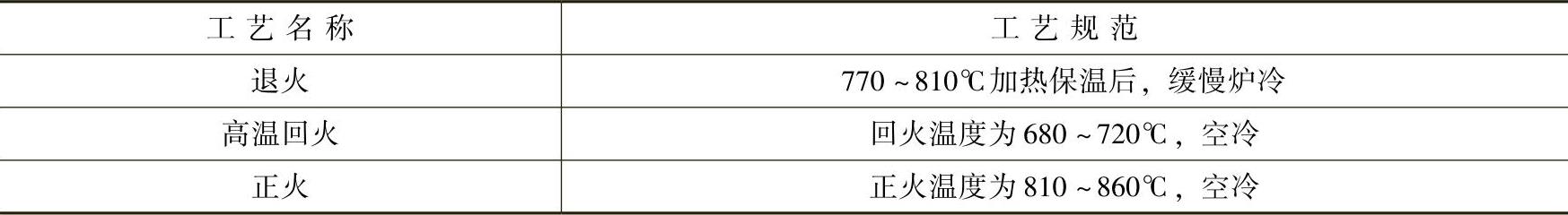

表7-80 SM55钢的预备热处理工艺规范

2）淬火与回火。淬火温度为790～830℃，水冷，硬度为55HRC；淬火温度为820～850℃，油冷，硬度≥58HRC。回火温度为400～650℃，空冷，硬度为24～45HRC。

3）应用。SM55钢可用于制造较大型及性能要求一般的塑料模具，也可用于制造不需要经过热处理的模具零件等。
